ユニット式危険物庫「鐘馗くん」のラインナップ

危険物庫 FSAシリーズ屋外型

FSA-2型・FSA-3型

指定数量の倍数1倍以上10倍未満対応

  • FSA-2型
  • FSA-3型

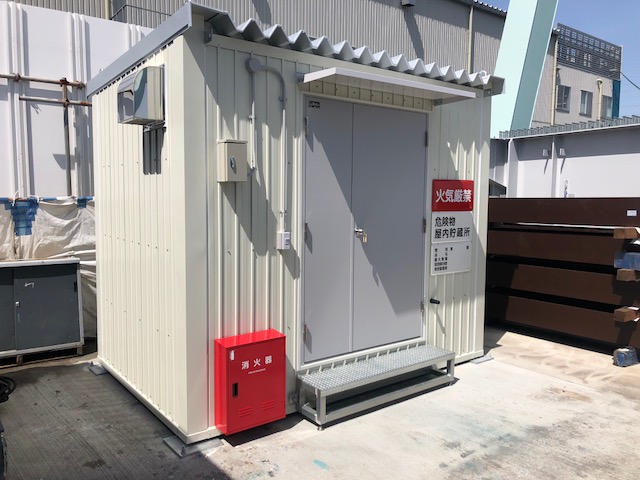

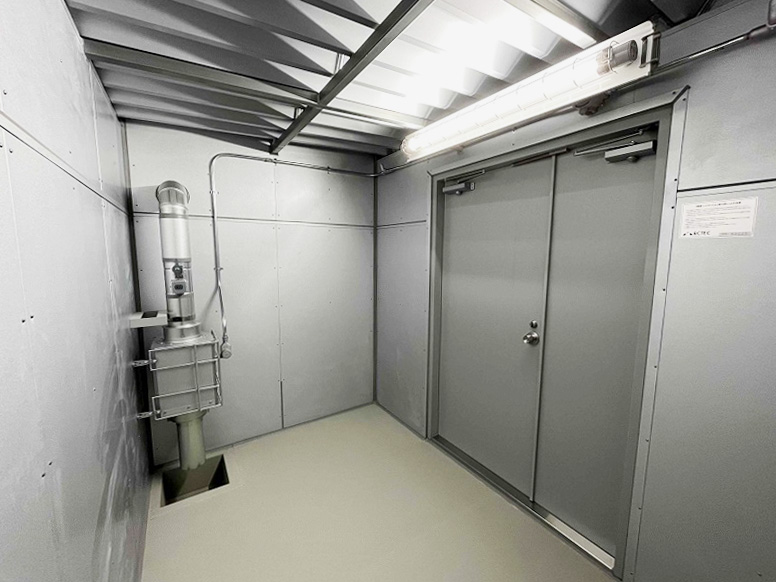

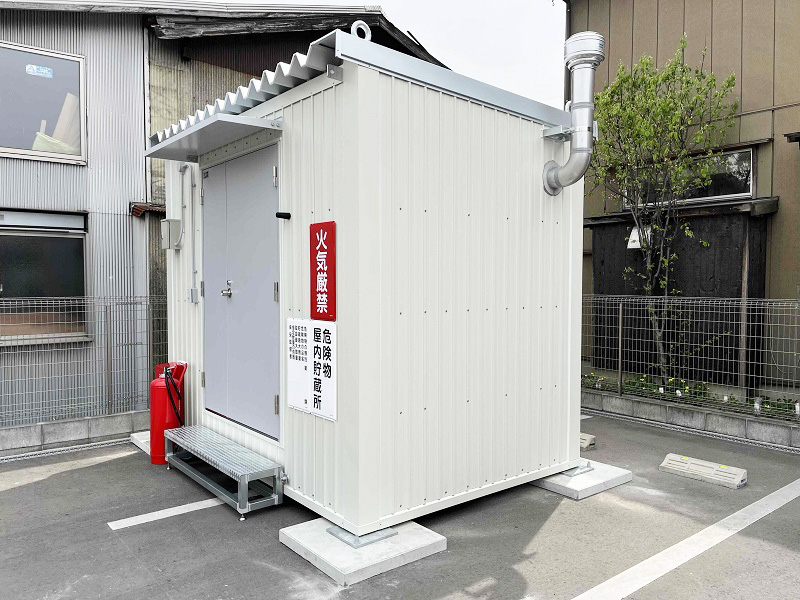

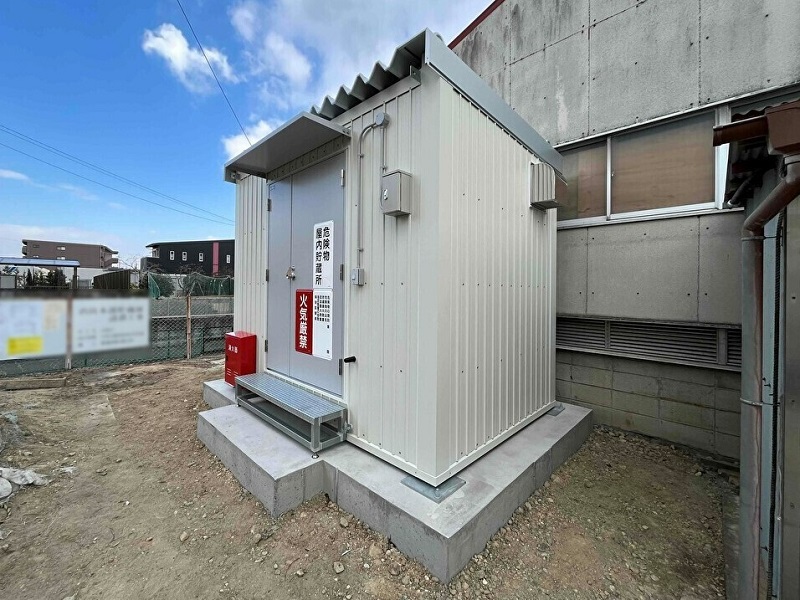

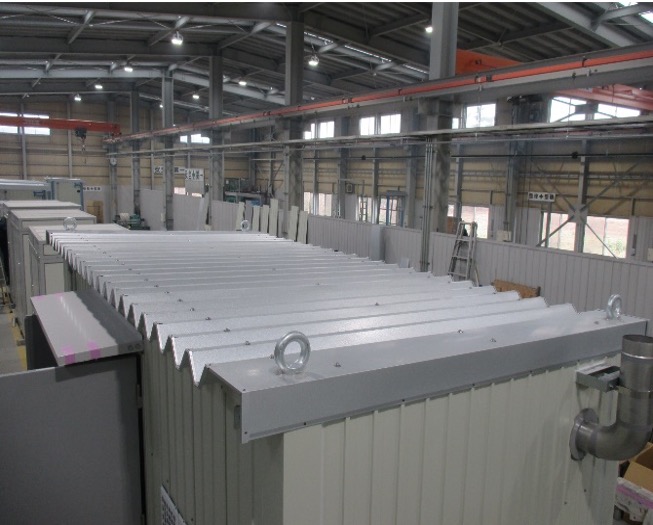

  • FSA-2型の製品画像
  • FSA-2型の製品画像
  • FSA-2型の製品画像
  • FSA-2型の製品画像
  • FSA-2型の製品画像

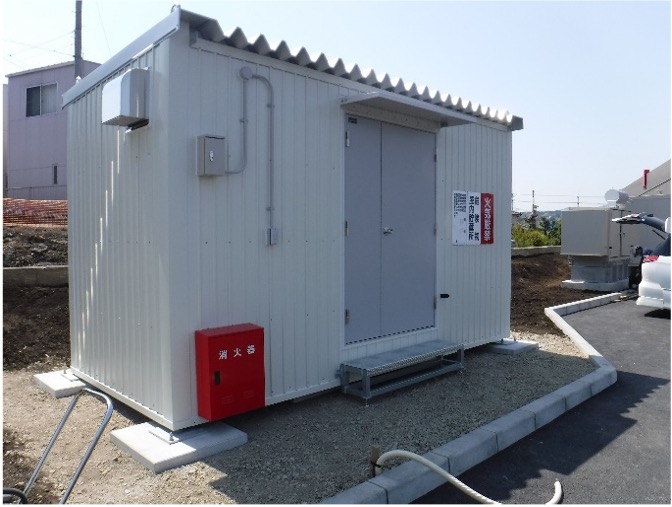

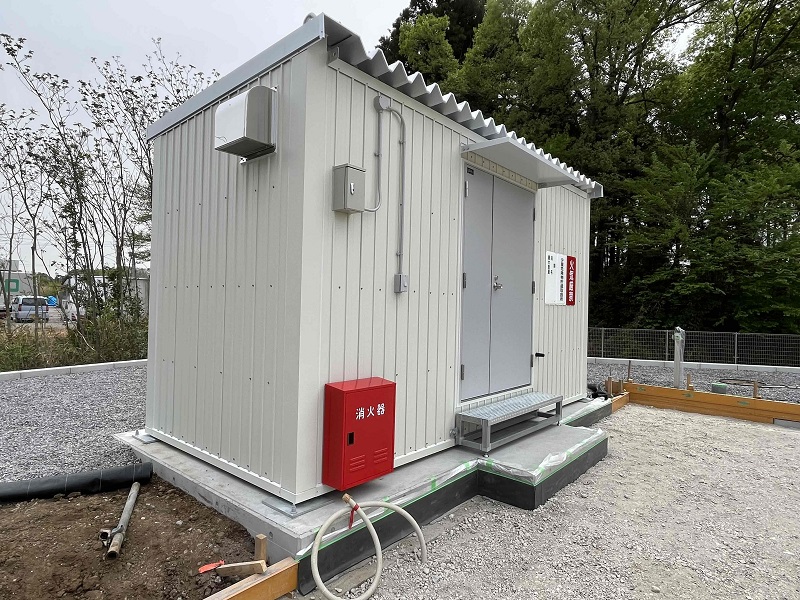

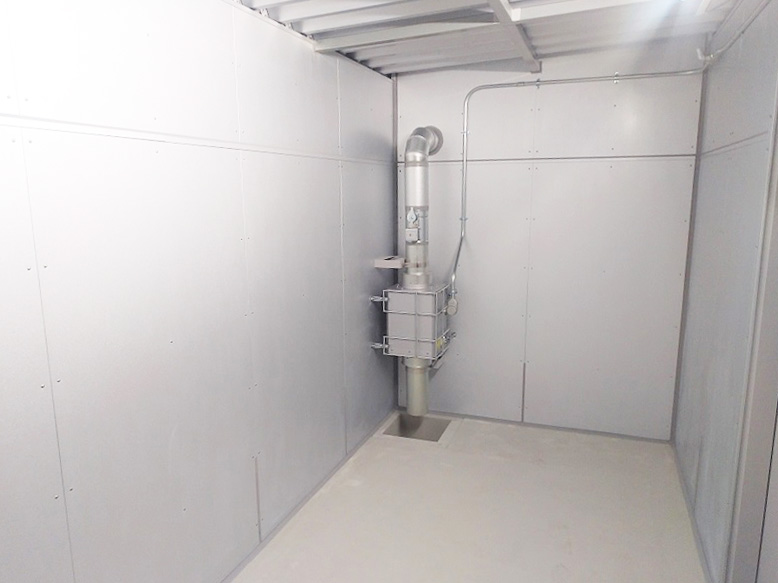

  • FSA-3型の製品画像
  • FSA-3型の製品画像
  • FSA-3型の製品画像
  • FSA-3型の製品画像
  • FSA-3型の製品画像

商品説明

指定数量の倍数が1倍以上、10倍未満(貯蔵及び取り扱う危険物の合計)に対応。

特殊引火物、第一石油類、第二石油類、アルコール類の貯蔵が多い。

2坪、3坪の2タイプがあり、それぞれ危険物を貯蔵・取り扱う際に使用する容器(ガロン瓶、一斗缶、ペール缶、携行缶、ドラム缶等)により選ばれる傾向がある。

平成26年12月「危険物貯蔵庫の床構造体の製造方法」を取得。弊社、鉄筋コンクリート製床構造の製造方法が特許を取得いたしました。消防法適合タイプ。

  • こだわりの設備
  • 本体仕様

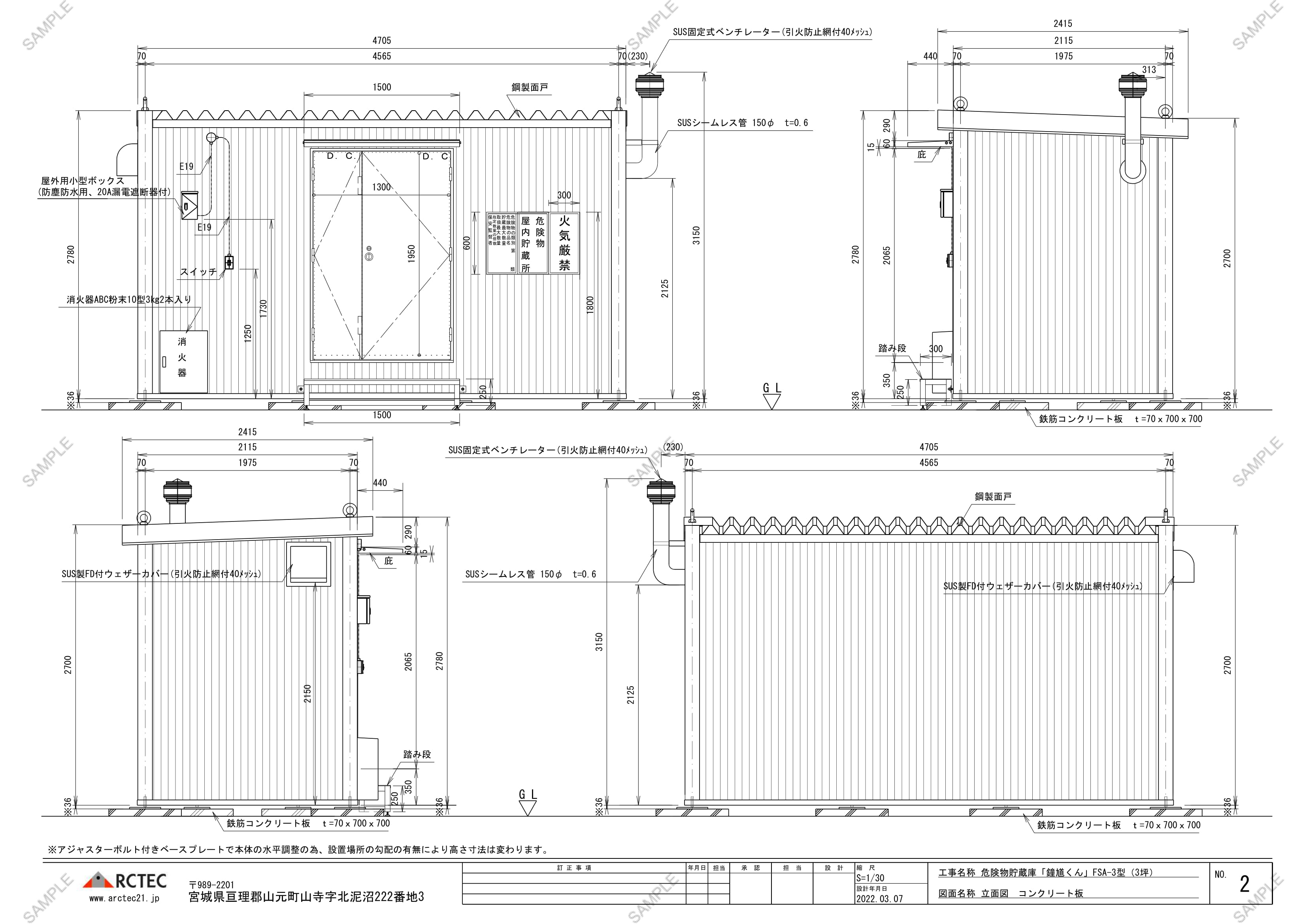

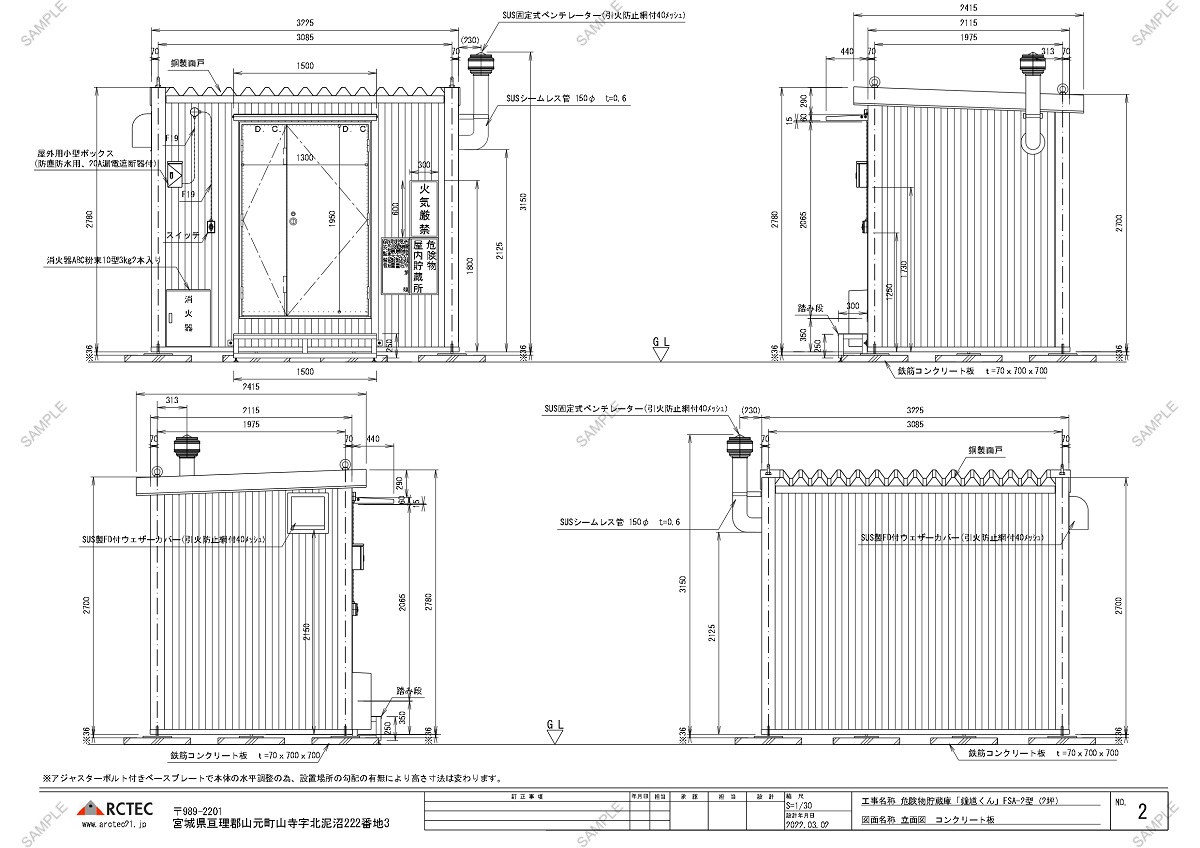

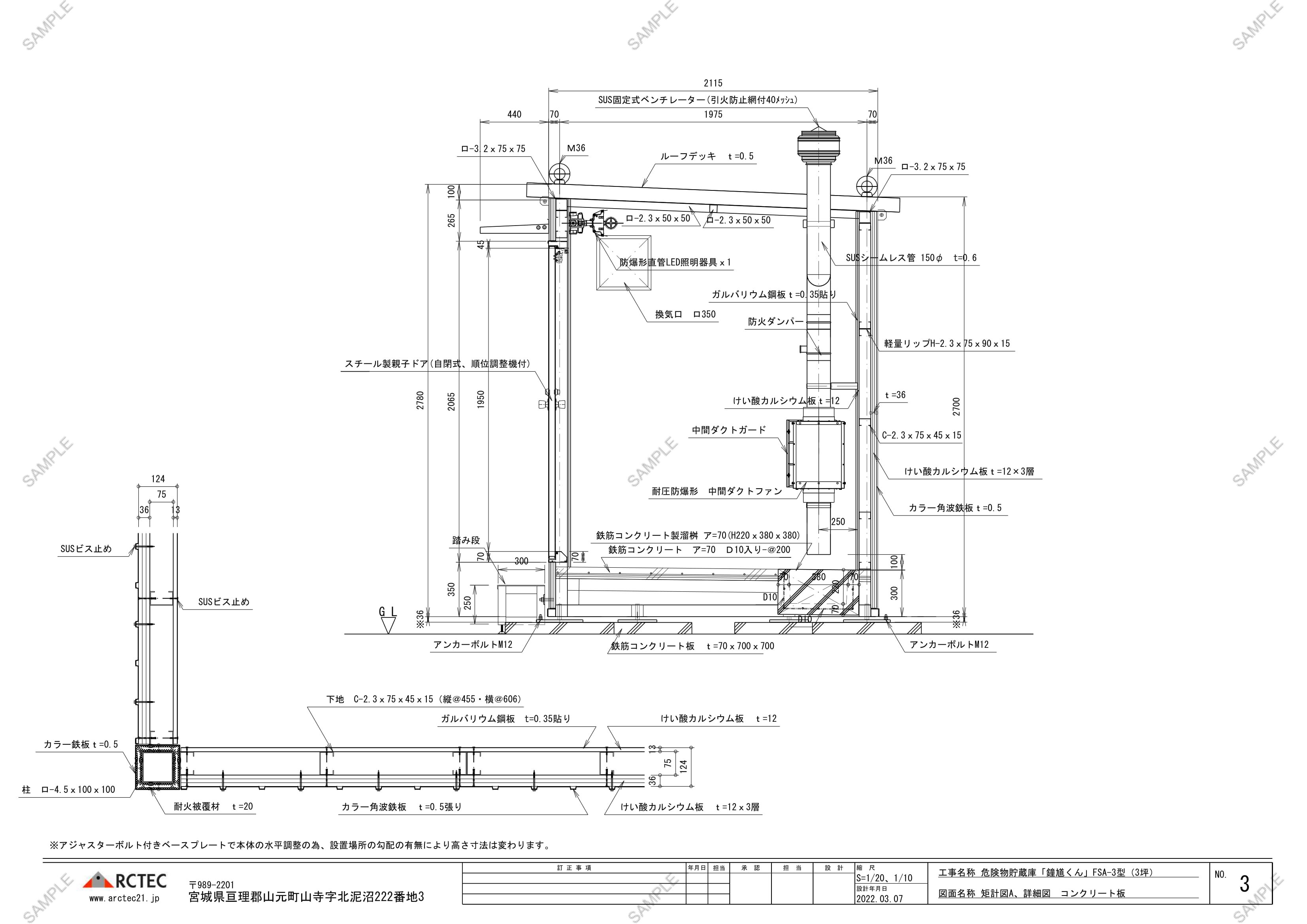

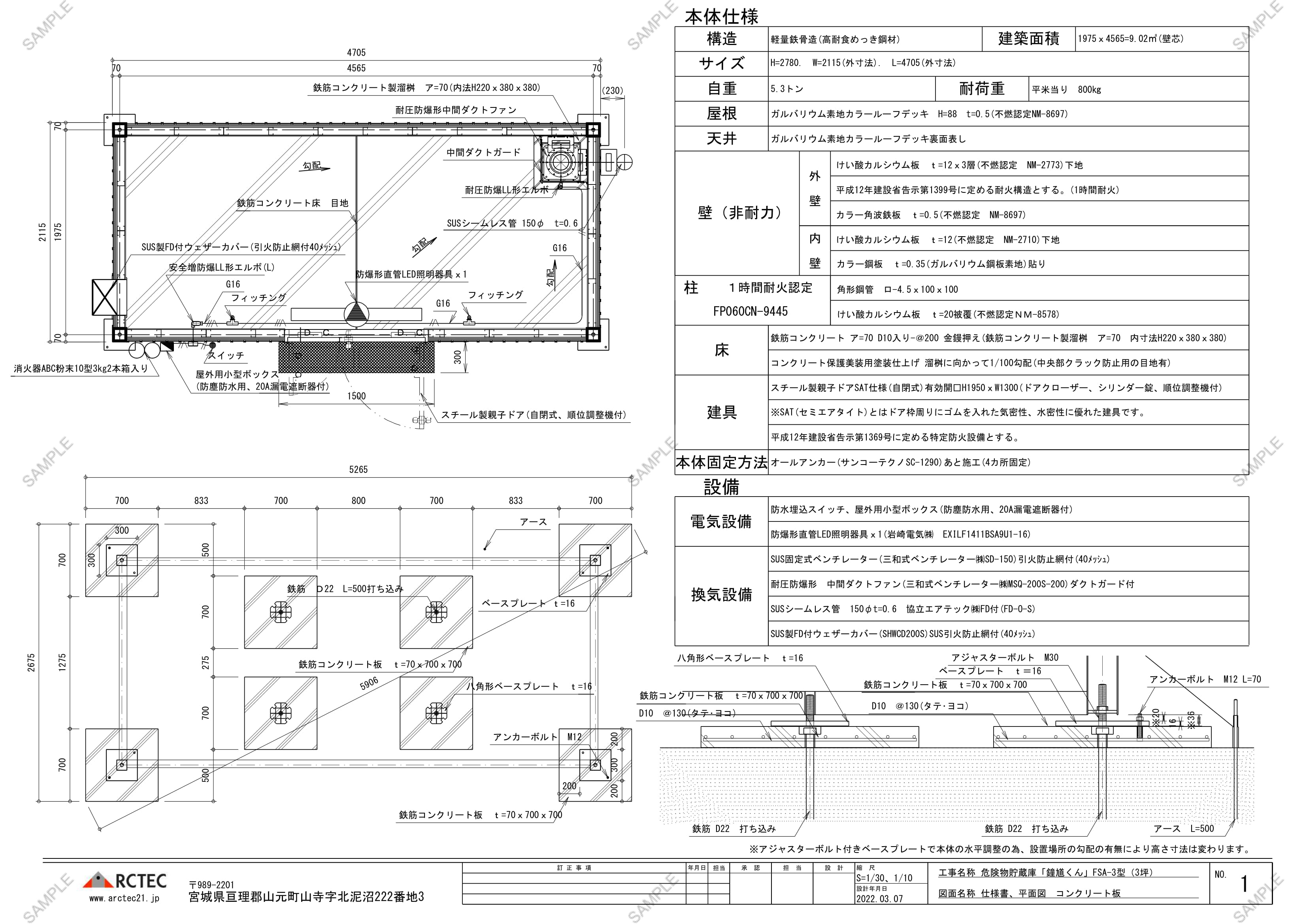

  • 参考図面
    FSA-2型
  • 参考図面
    FSA-3型

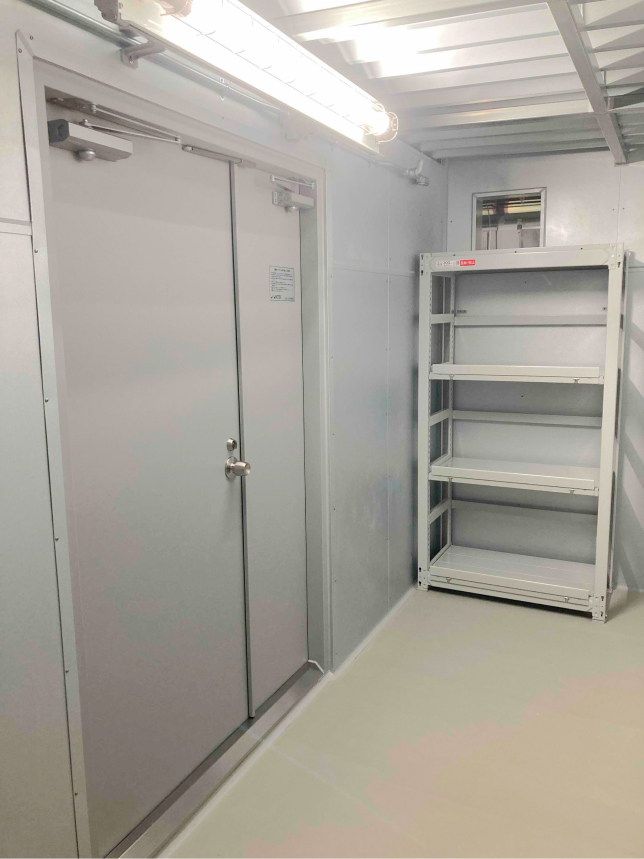

  • 鋼製棚

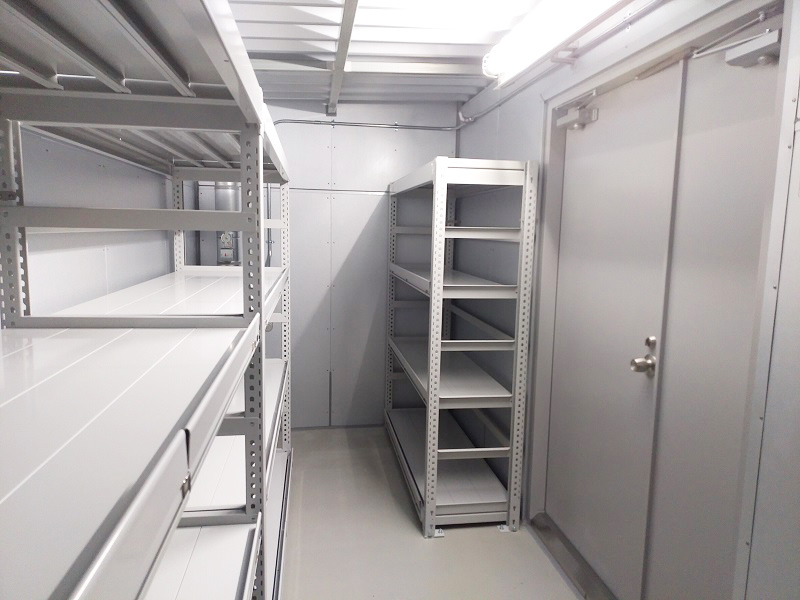

危険物庫の部位の写真を掲載しています。図面から読み取れない各種仕様をご確認ください。

鉄筋コンクリート製の床構造(特許取得済)

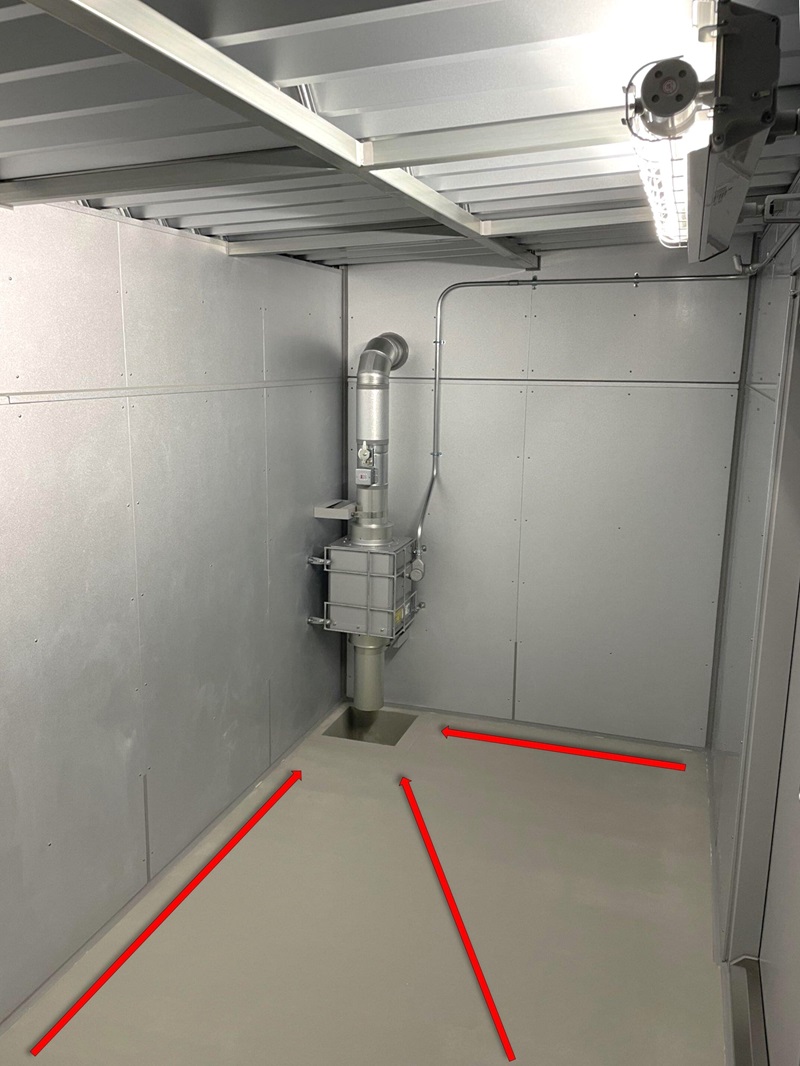

  • 溜桝に向かって1/100の三次元的な勾配を設けることで、ピットを用いずに漏れ出た危険物を溜桝に集めます。
  • 重く低い重心設計のため、強風や地震の際にも転倒しない特徴があります。
  • 縞鋼板では錆びやすく、地震時に危険物容器の滑りによる二次災害を考慮した結果、鉄筋コンクリートの床の設計・開発に成功。平成26年12月26日に特許取得。

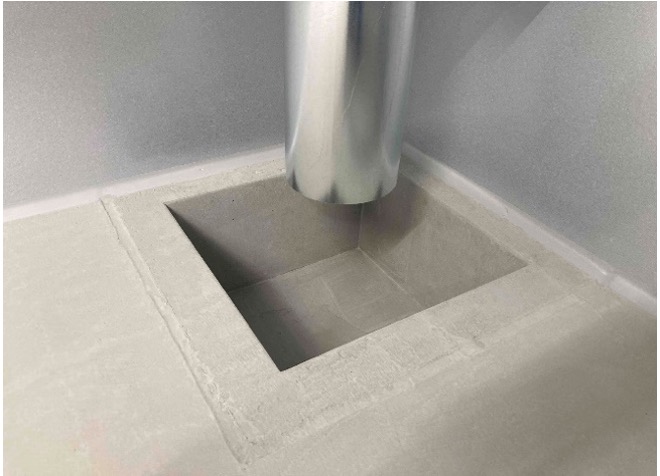

鉄筋コンクリート製 耐火溜枡
(H220×380×380)

  • 弊社オリジナルの鉄筋コンクリート製溜桝です。厚みを70mm確保しており、耐火構造となっております。
  • 開口を広くとっており、溜まった危険物の汲み取りや清掃等、お手入れしやすい形状となっております。
設備写真

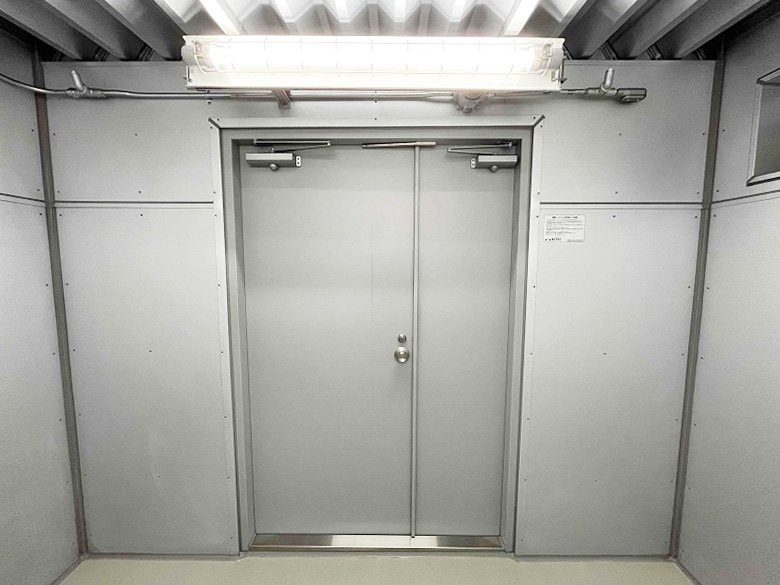

特定防火設備の建具/防油堤機能のある沓摺

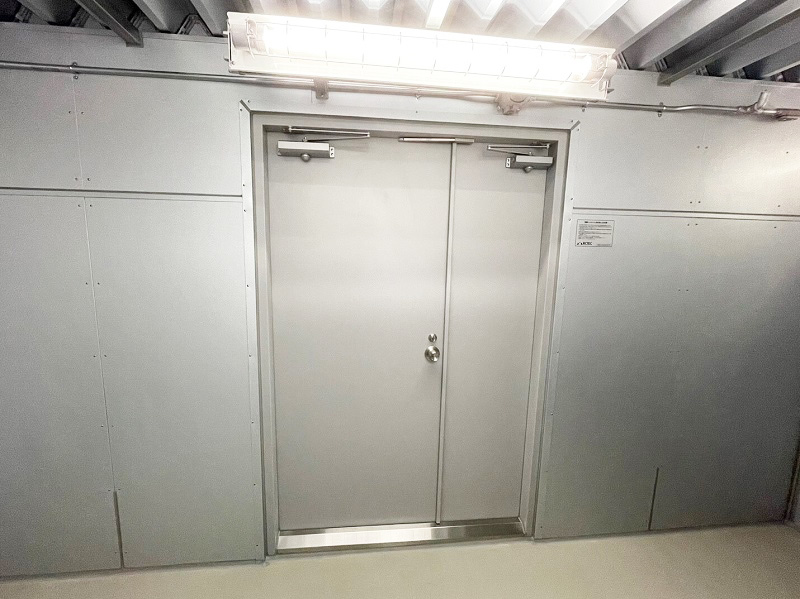

  • ドアは自閉式を採用し、セミ・エアタイト仕様の為、高い気密性・水密性があり、危険物を災害等様々な要因から守ります。

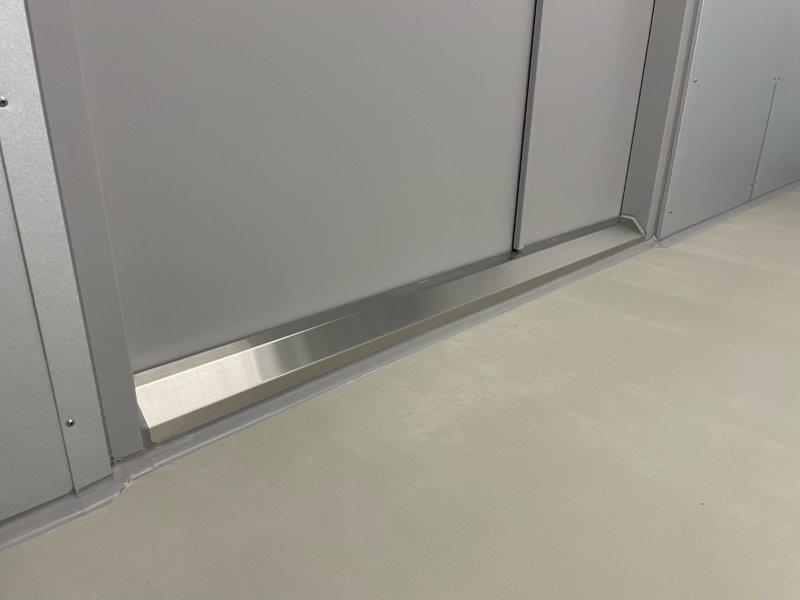

  • 危険物の漏洩を想定し、ドア下部にあるステンレス製の沓摺高さを50㎜程度設けることで、危険物庫外に漏出しないよう防油堤機能を持ち合わせています。
設備写真

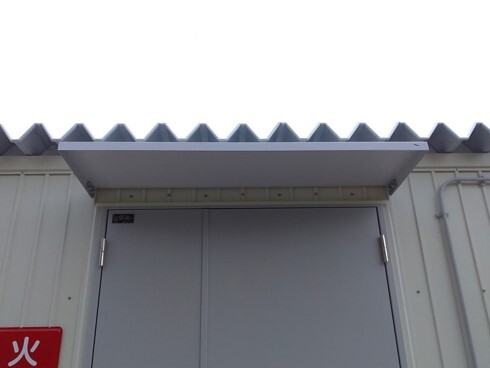

オリジナルのステンレス製庇

耐久性を意識してSUS430を採用し、仕上げに焼付塗装をしています。

設備写真

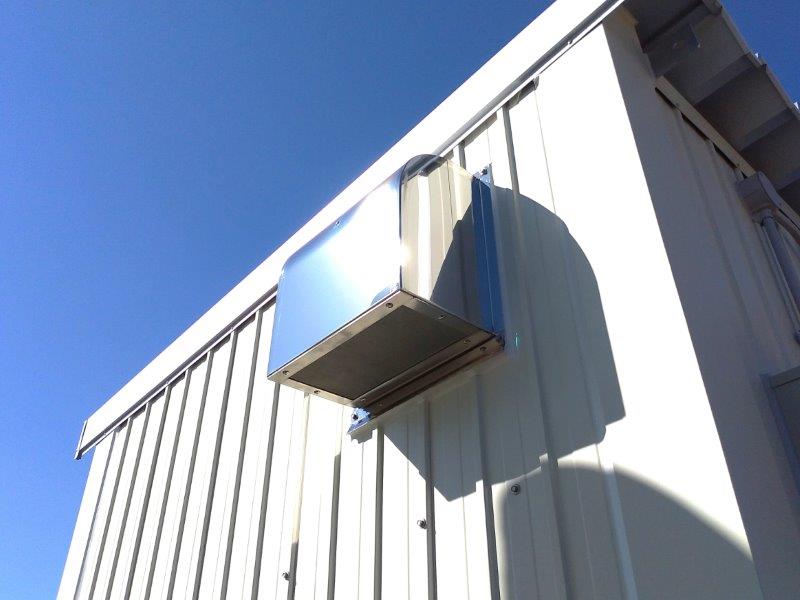

ステンレス製ウェザーカバー/引火防止網付き

  • 給気口の錆対策として、SUS304製のウェザーカバーに、モリブデンとニッケル含有量が多いSUS316製の引火防止網(40メッシュ)を採用しています。某原子力発電所への納品時、塩害対策としてSUS316のご要望をいただいて以来、弊社では標準仕様として採用しています。
  • 72℃で作動する防火ダンパーが標準装備され、火災発生時には外部からの空気の流入を遮断します。
設備写真

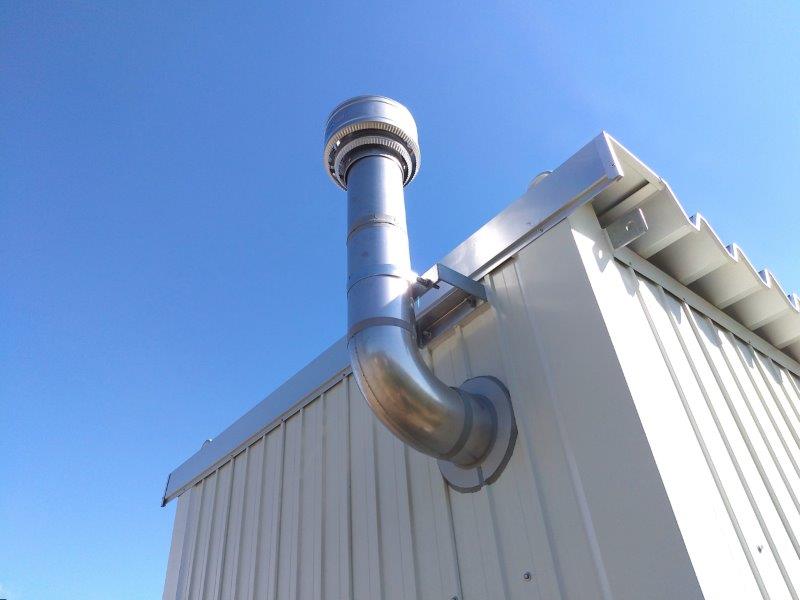

ベンチレーター(排気側)

40メッシュ内蔵のステンレス製固定式ベンチレーターを標準装備。風雨の進入を防ぐ堅牢な構造となっています。

設備写真

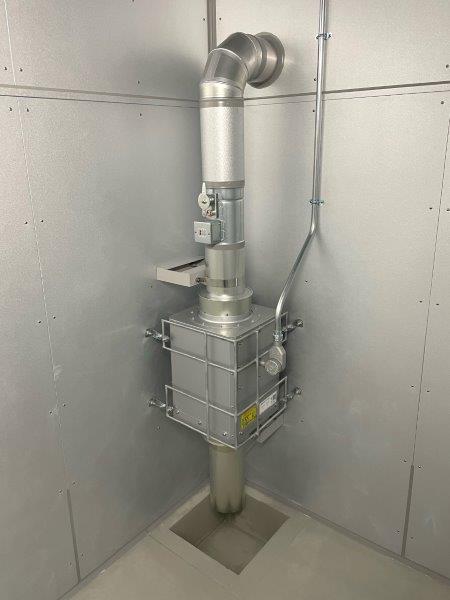

防爆形中間ダクトファン(ダクトガード付属)

  • ガルバリウム綱板製で、耐候性に優れています。
  • アークテックオリジナルのダクトガードを取り付けることにより、ファン筐体の破損、危険物の容器等の破損を抑止し、事故発生の防止となります。
設備写真

防火ダンパー

高耐久な亜鉛メッキダンパーを採用。腐食に強く長期間安定動作可能な製品です。

設備写真

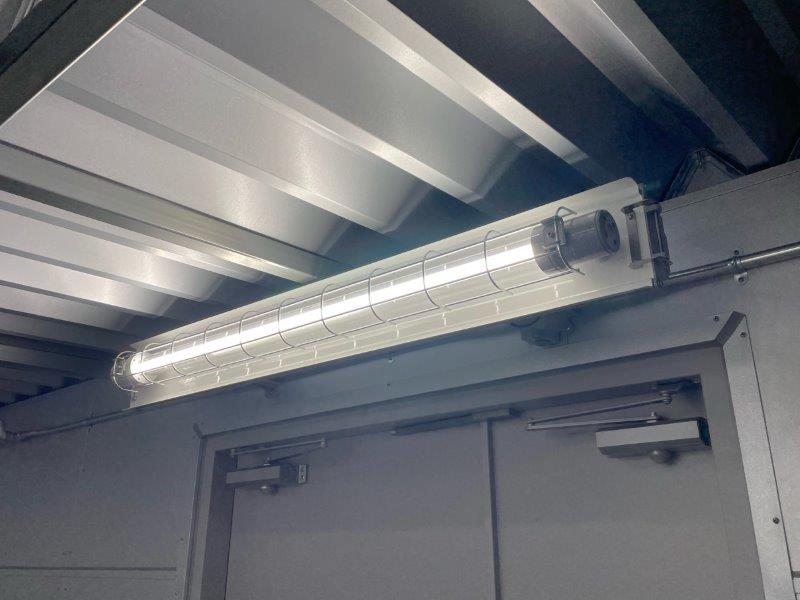

防爆LED照明設備

明るく省電力なLED照明を標準装備しています。庫内の照度が有る為、危険物の取り出しも安心して作業可能です。

設備写真

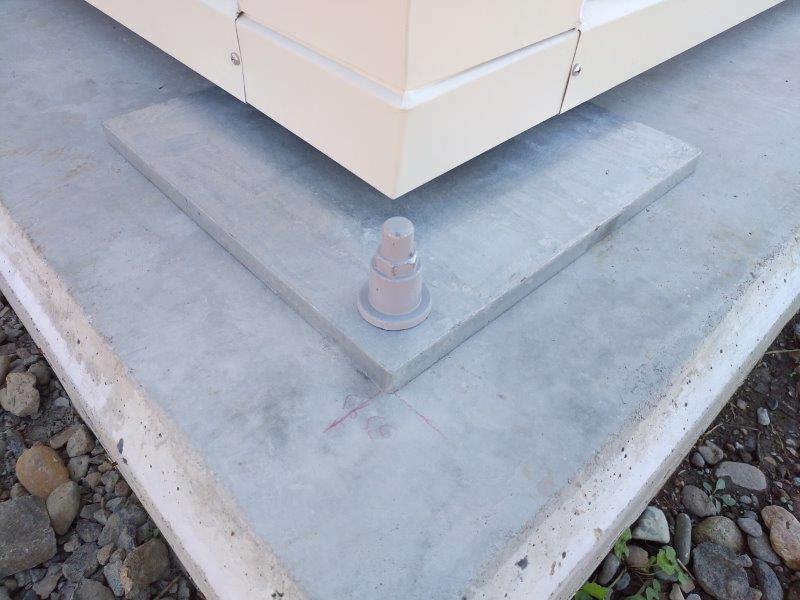

ベースプレート(300×300)

アジャスター式のため、設置作業時に回転させてレベル調整を可能にしています。対角するプレート位置で50㎜程度の高低差まで対応可能です。
溶融亜鉛めっきを施し、錆の発生を抑止させ、危険物庫を足元から支えます。 打ち込み式アンカーはステンレス製を採用し、ジンクハット(亜鉛製の防錆カバー)が付属の為、固着や錆によるアンカーの破断を防止しています。

設備写真
タイプ 2坪 3坪
規格・品番 FSA-2型 FSA-3型
構造 柱:角型鋼管(4.5×100×100)
間柱:リップH(2.3×75×90×15)
(壁下地・カラーC型鋼2.3×75×45@450)
桁・梁・その他主要部:(高耐食性めっき鋼材t=3.2㎜)ZAM
建築面積(壁芯) 1975×3085:6.09㎡ 1975×4565:9.02㎡
サイズ(外寸) H2780×W2115×L3225 H2780×W2115×L4705
自重 3.3トン 5.3トン
耐荷重 800kg/㎡
屋根 ガルバリウム鋼鈑t=0.5 ルーフデッキH88(不燃認定NM-8697)
外壁 けい酸カルシウム板t=12×3(不燃認定NM-2773)下地
カラー角波鉄鈑t=0.5(不燃認定NM8697)
平成12年建設省告示第1399号に定める耐火構造とする。(1時間耐火)
内壁 けい酸カルシウム板t=12(不燃認定NM-2710)下地
カラー鋼板t=0.35(ガルバリウム鋼鈑素地)
天井 ガルバリウム鋼鈑ルーフデッキ表し
鉄筋コンクリートt=70金鏝仕上(工場打設)耐火構造
ガルバーキーストンt=0.8下地 異形鉄筋D10@200入り 溜桝に向かって1/100勾配
平成12年建設省告示第1399号に定める耐火構造とする。(1時間耐火)
建具 スチール製セミエアタイトドア(ドアクローザー、シリンダー錠付、自閉式)
平成12年建設省告示第1369号に定める特定防火設備
電気設備 防爆形直管LED照明器具
スチール製スイッチボックス・スチール製ブレーカーボックス(20A漏電ブレーカー付)
換気設備 SUS製固定式ベンチレーター(SUS引火防止網付)
SUS製FD付きウェザーカバー(SUS316引火防止網付)
ダクトφ150 FD有 耐圧防爆形中間ダクトファン(FULL装備)
標準基礎 70×700×700㎜の鉄筋コンクリート板とD24×L500の杭による基礎工事
消防設備 消火器・消火器ボックス・標識(3枚セット)取付け含む
溜桝 コンクリート製溜桝 ア=70 (内寸H220×380×380)
その他の設備 踏み段(めっき鋼材)・庇(SUS材へ焼付塗装)・アジャスターボルト付きベースプレート(溶融亜鉛めっき)
その他の部品 外装材用ビスは全てSUS製、ボルト類・プレート等は全て溶融亜鉛めっき品

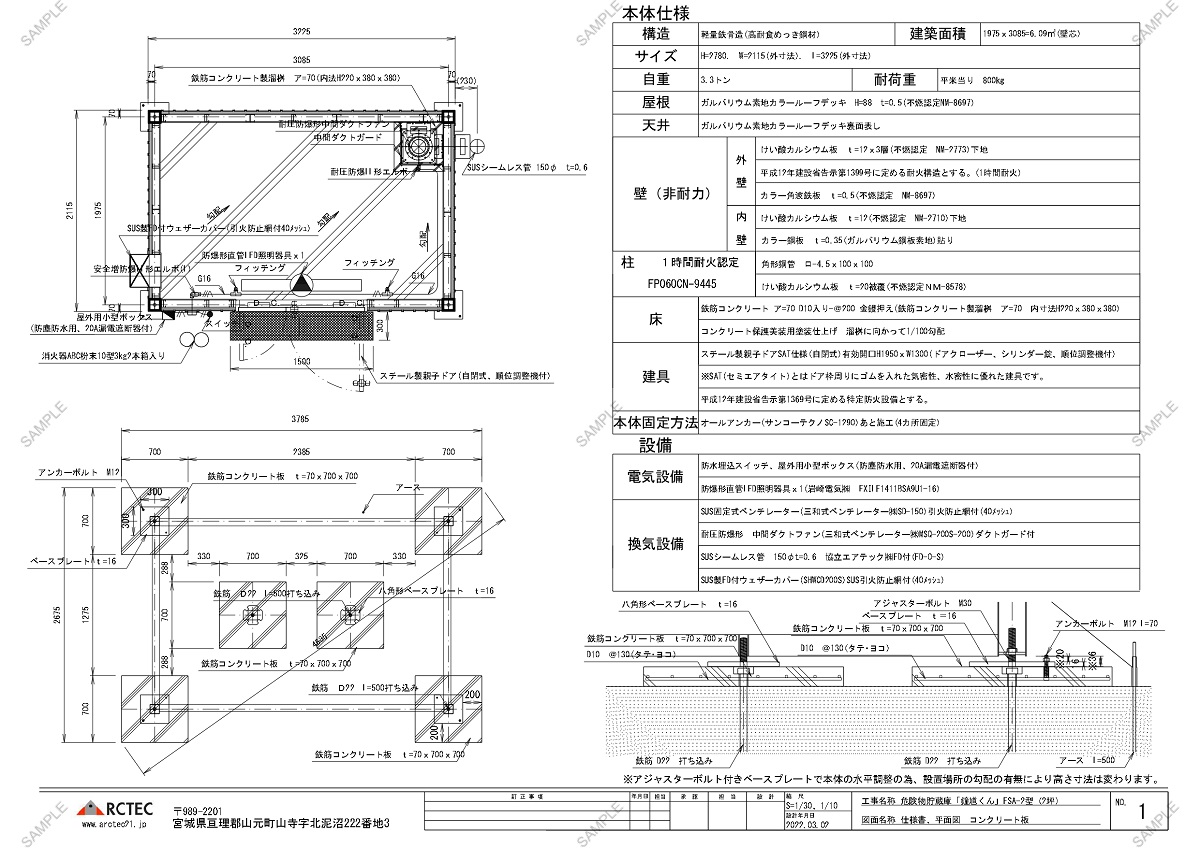

  • 図面1
  • 図面2

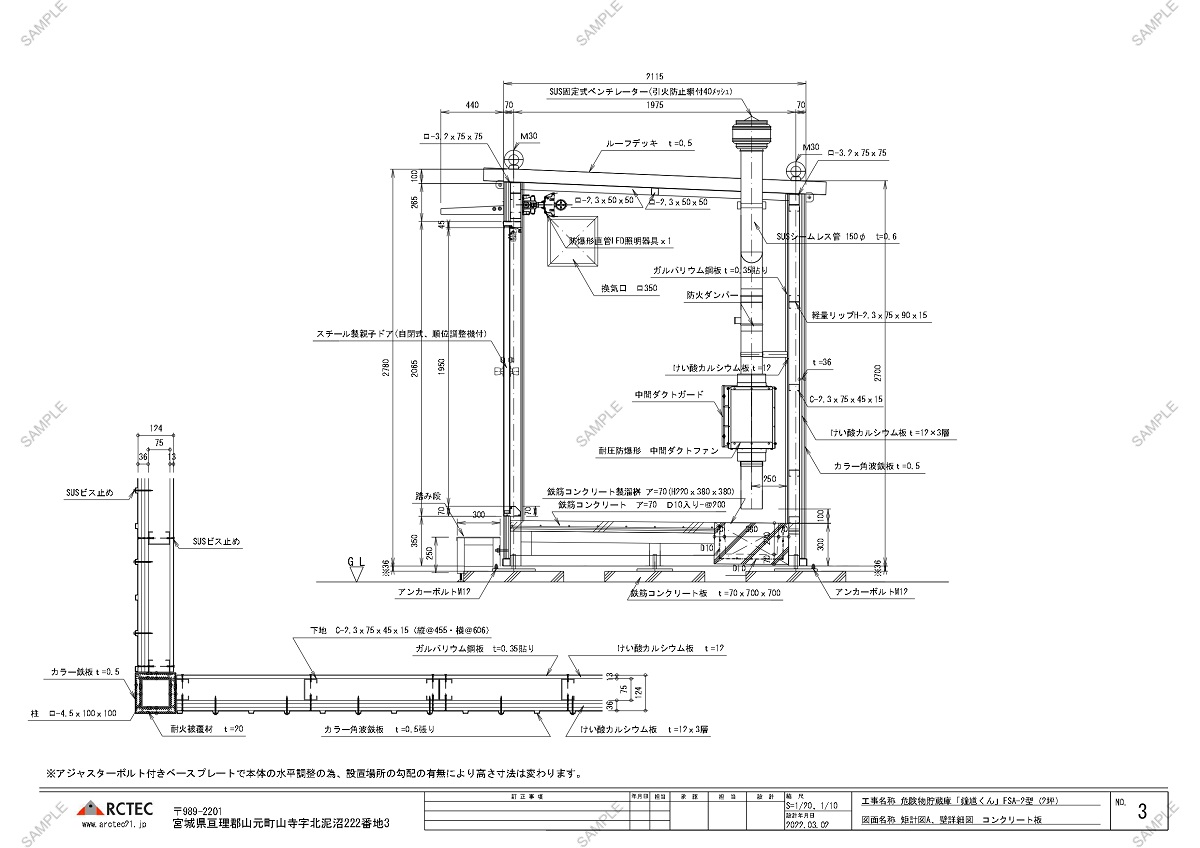

  • 図面3
  • 図面4
  • 図面1
  • 図面2
  • 図面3

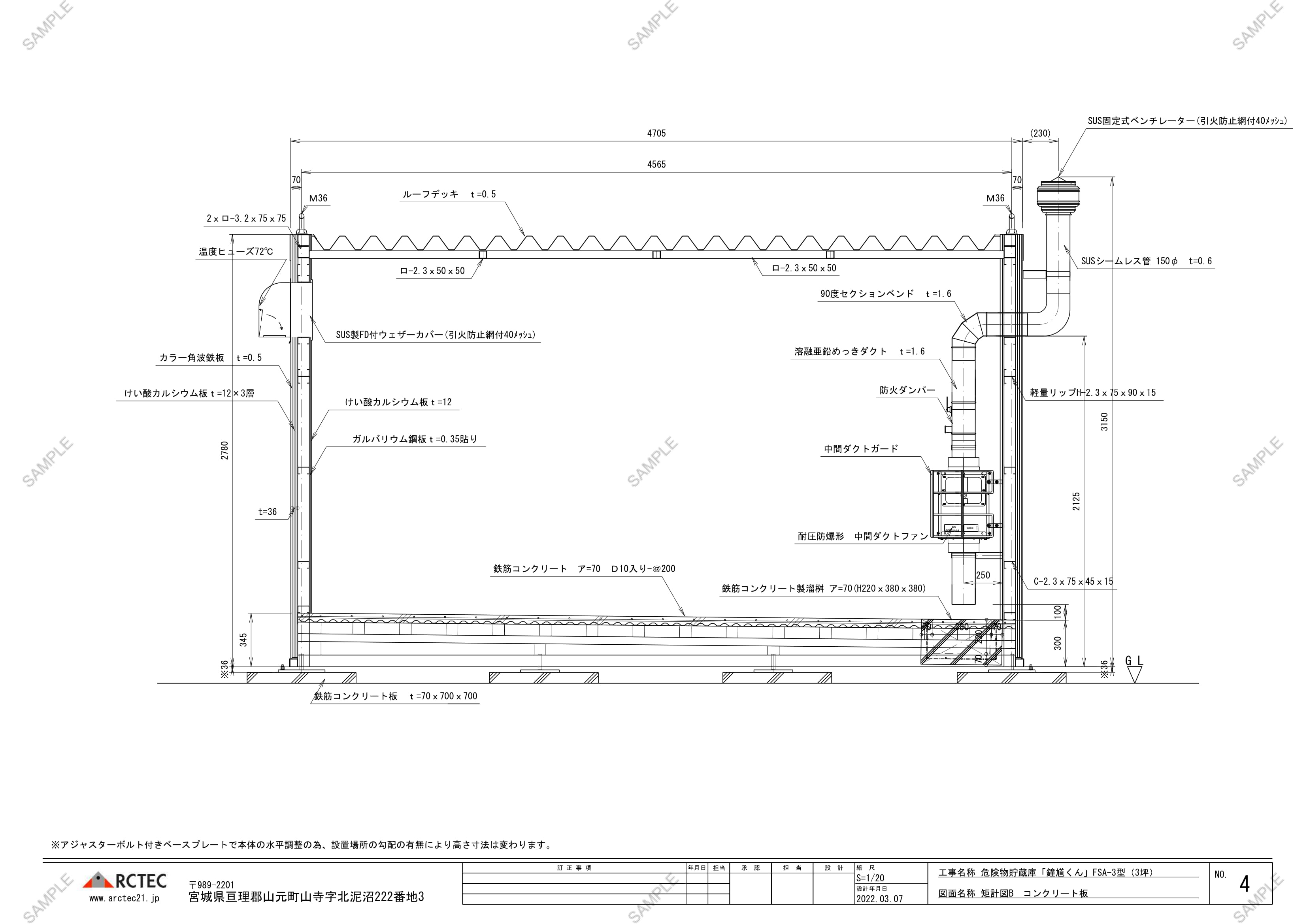

  • 図面4

ボルトを1本も使用しない完全ボルトレス構造の鋼製棚です。

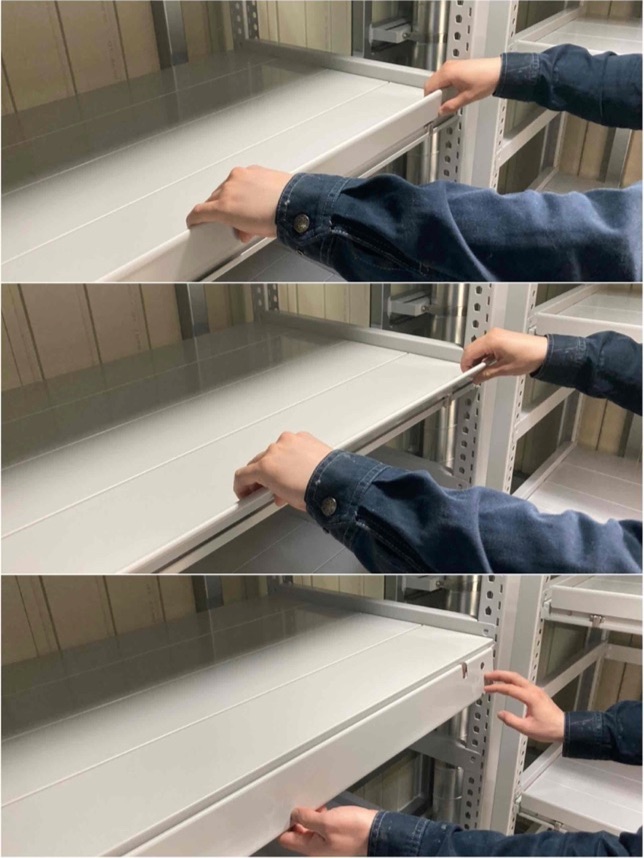

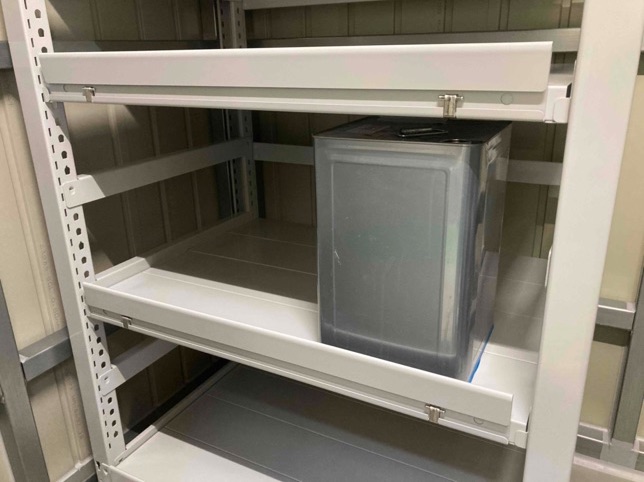

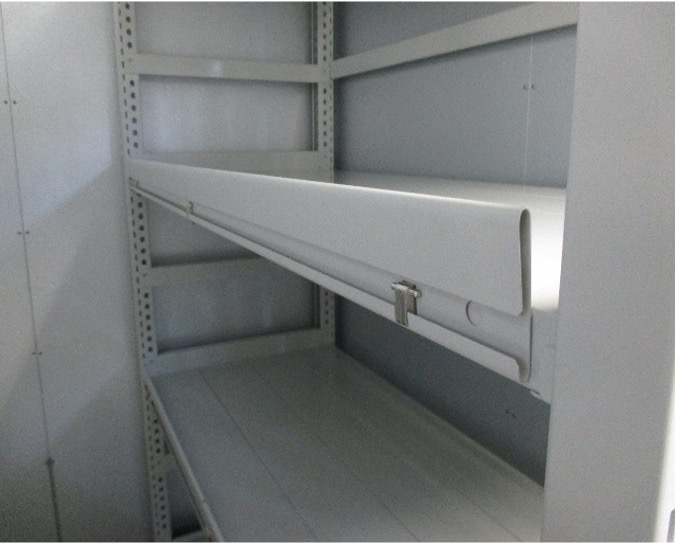

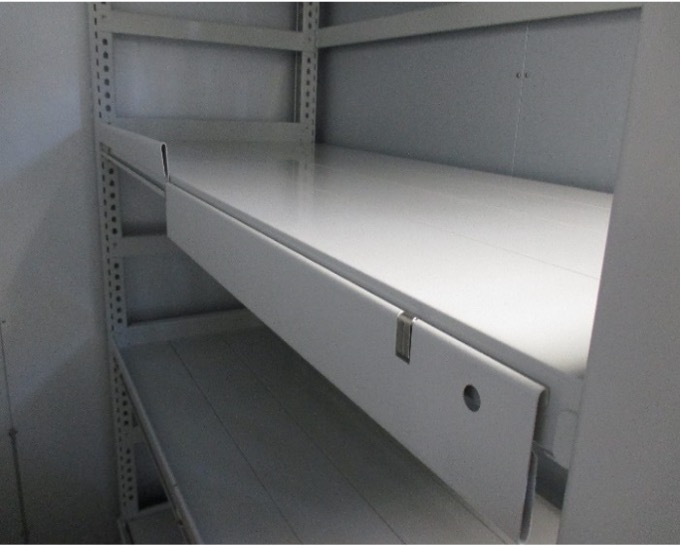

鋼製棚(段替えピッチは30mm間隔です)

鋼製棚の画像1

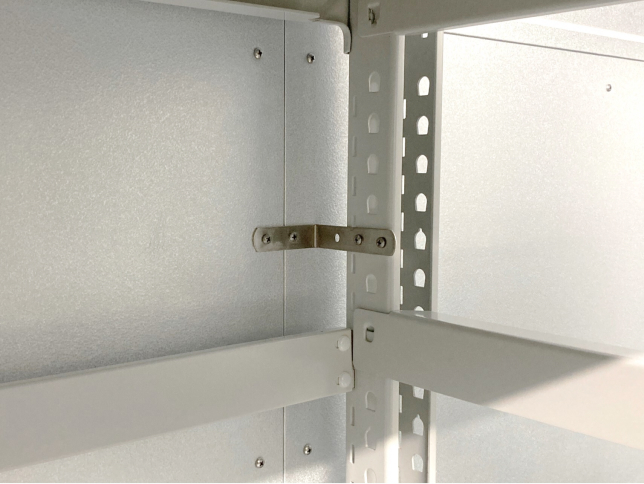

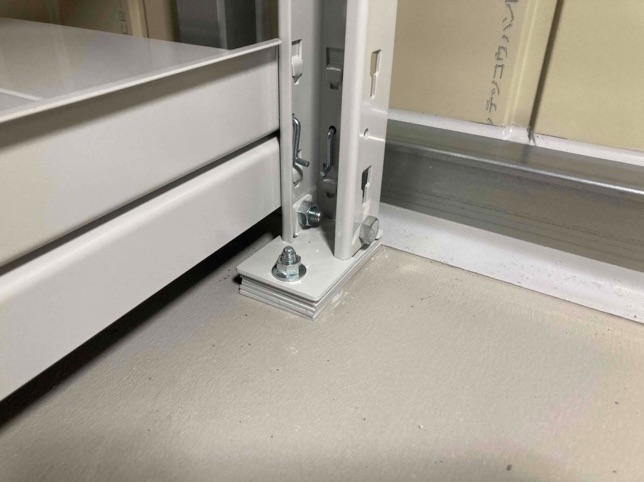

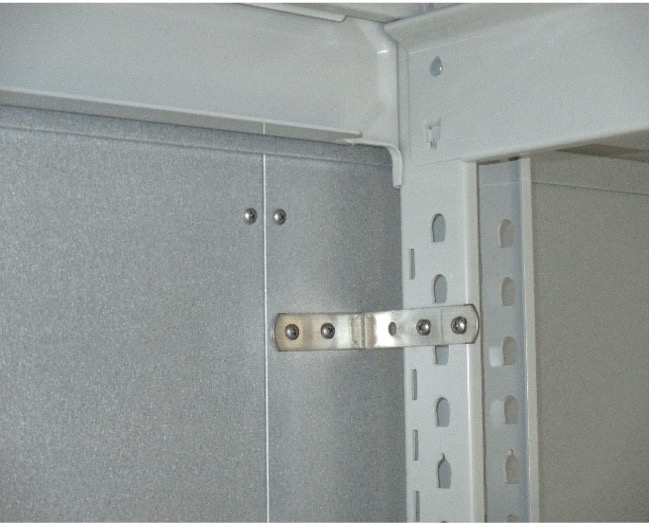

地震対策(本体と鋼製棚の固定)
