ユニット式危険物庫「鐘馗くん」のラインナップ

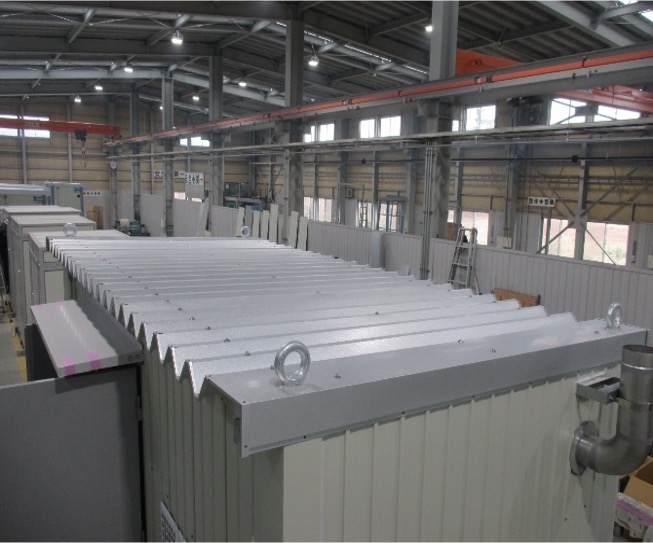

少量危険物庫 FPOシリーズ屋外型

FPO-1型・FPO-2型・FPO-3型

指定数量の倍数1/5倍以上1倍未満

  • FPO-1型
  • FPO-2型
  • FPO-3型

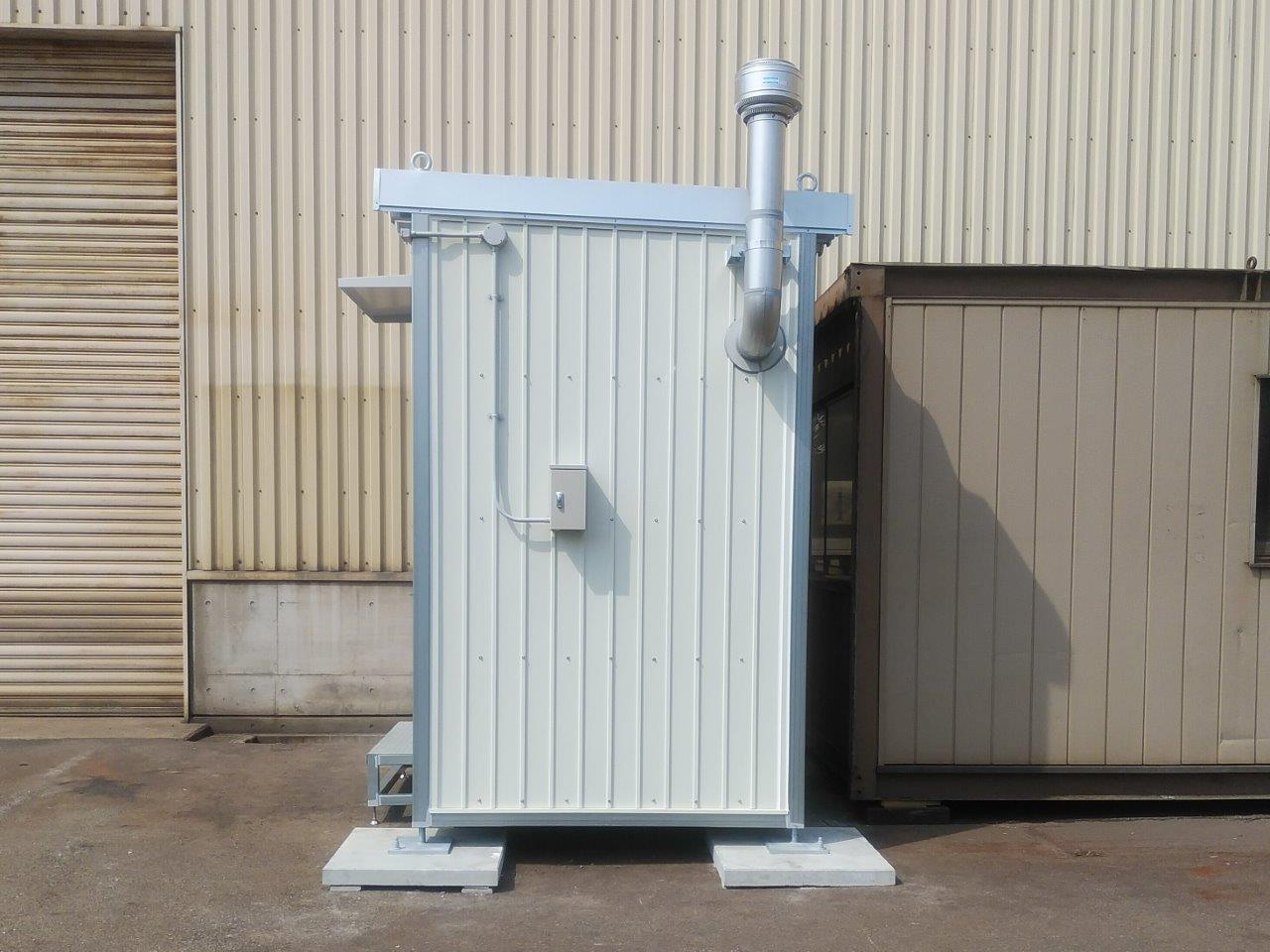

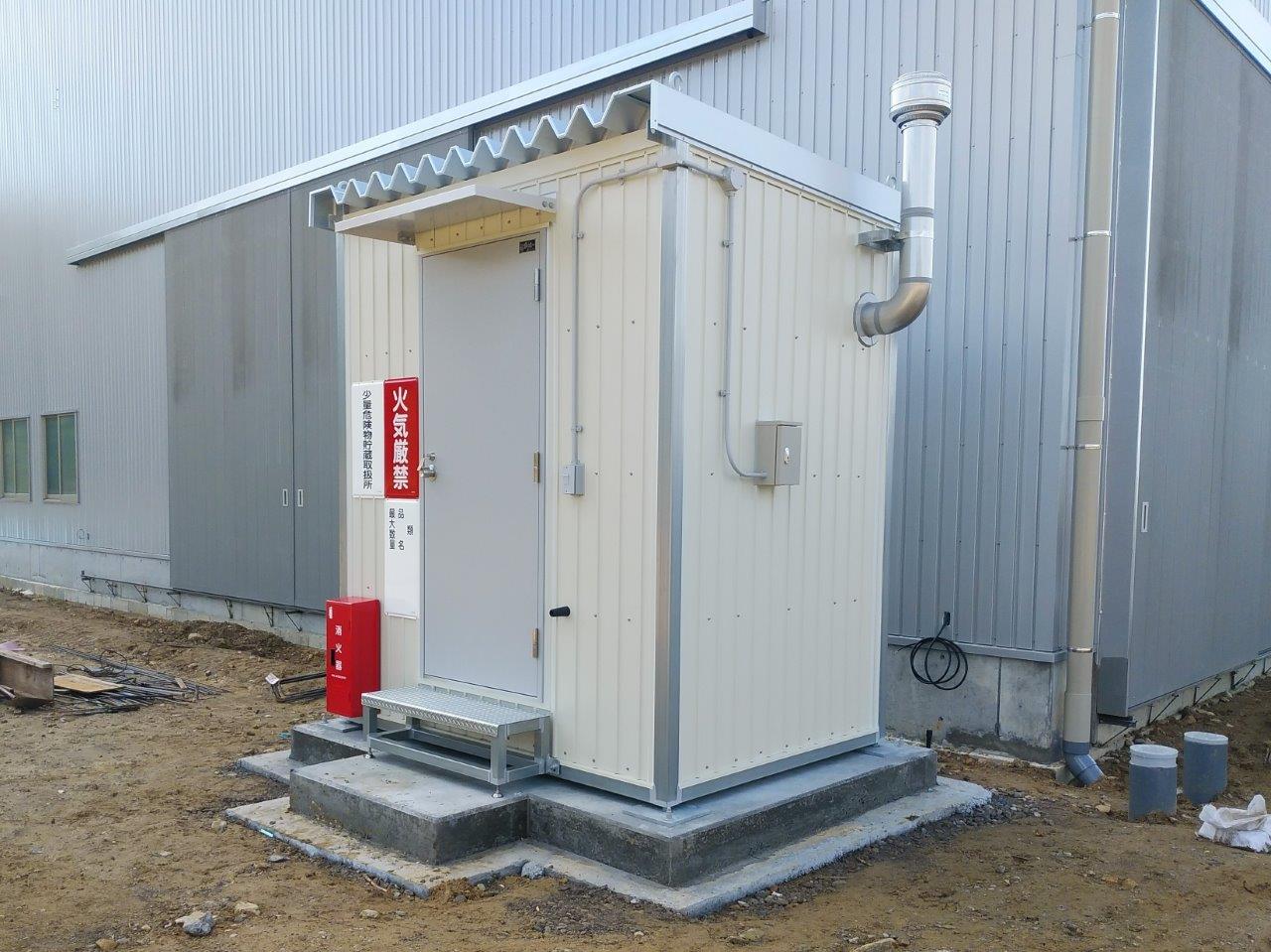

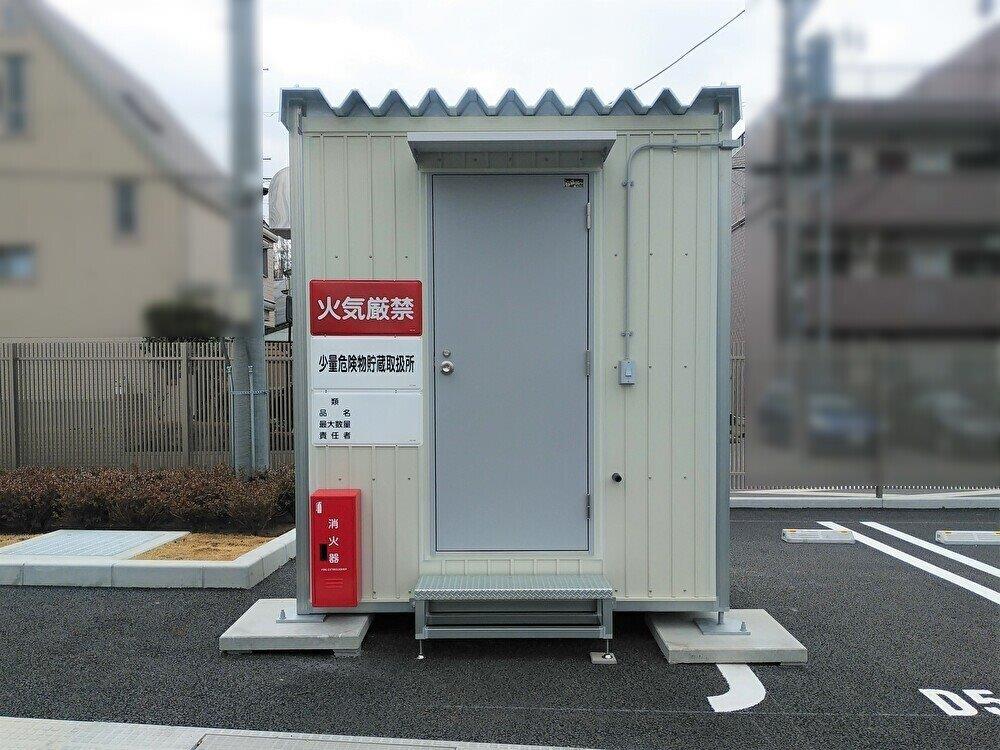

  • FPO-1型の製品画像
  • FPO-1型の製品画像
  • FPO-1型の製品画像
  • FPO-1型の製品画像
  • FPO-1型の製品画像

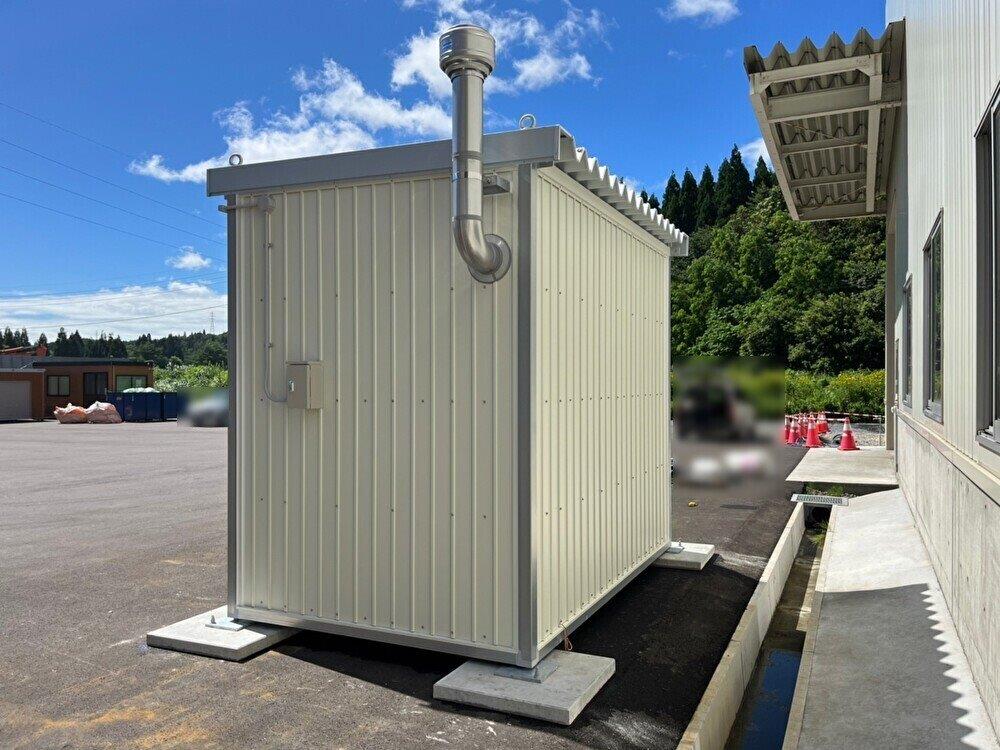

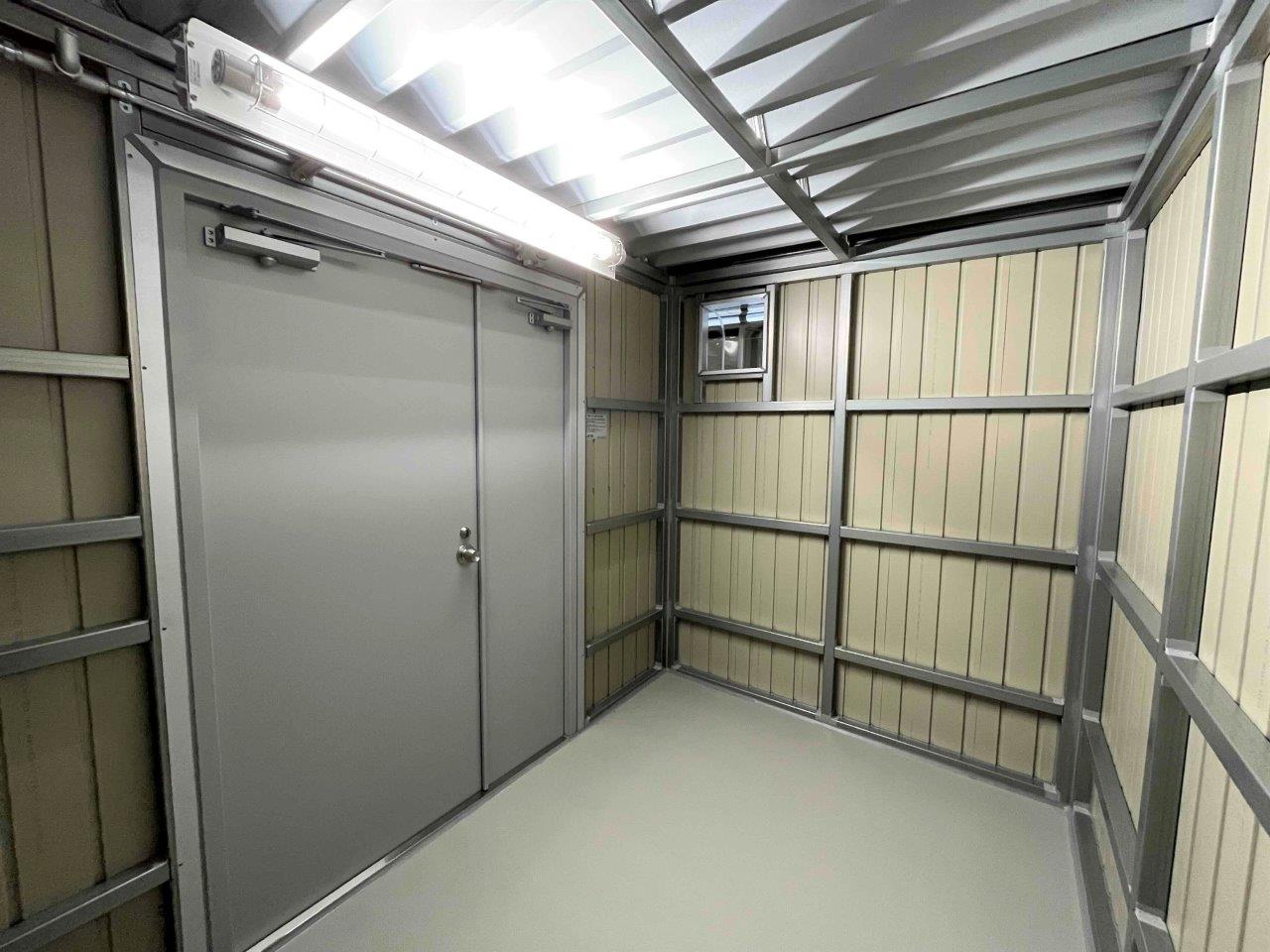

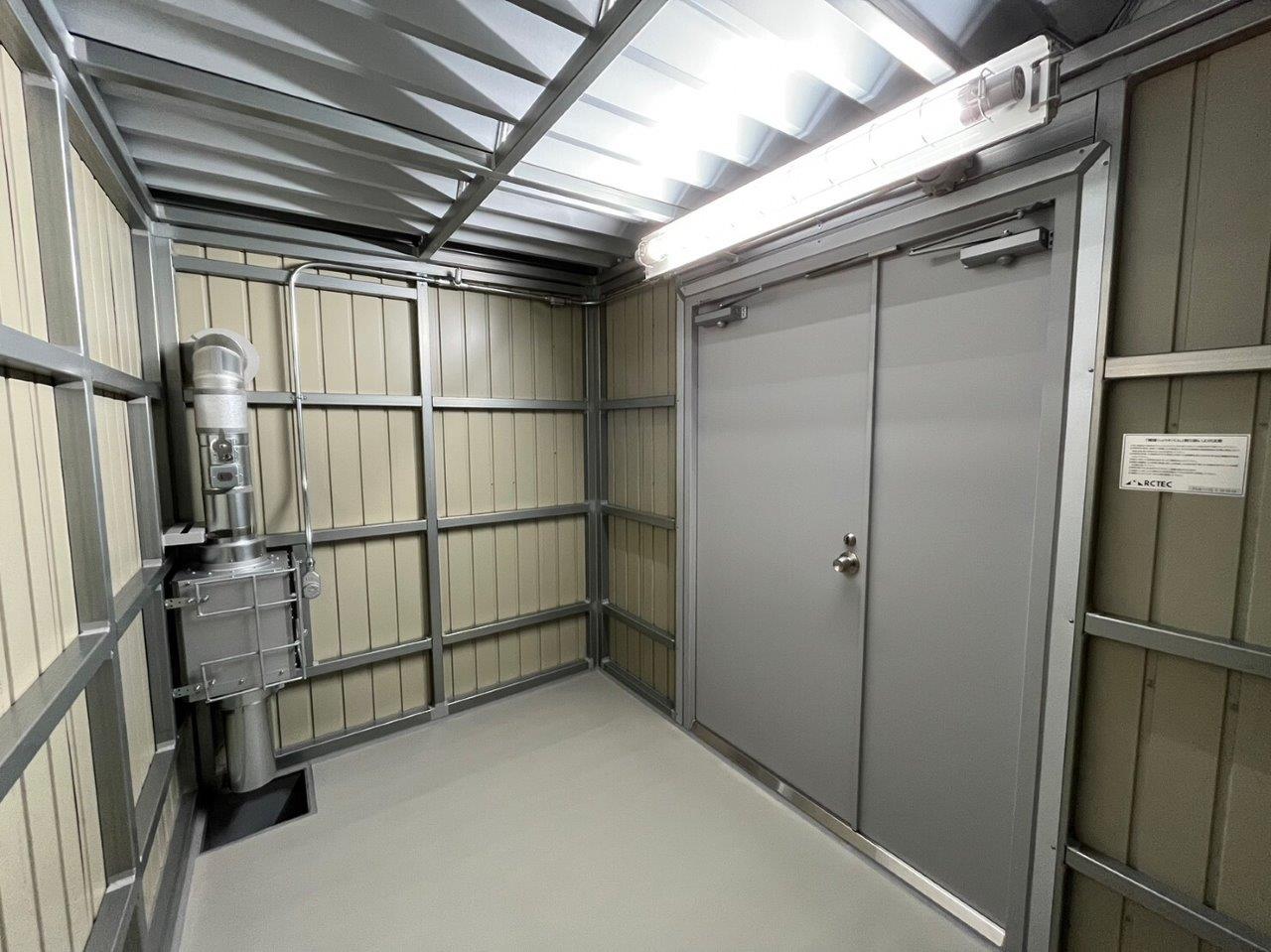

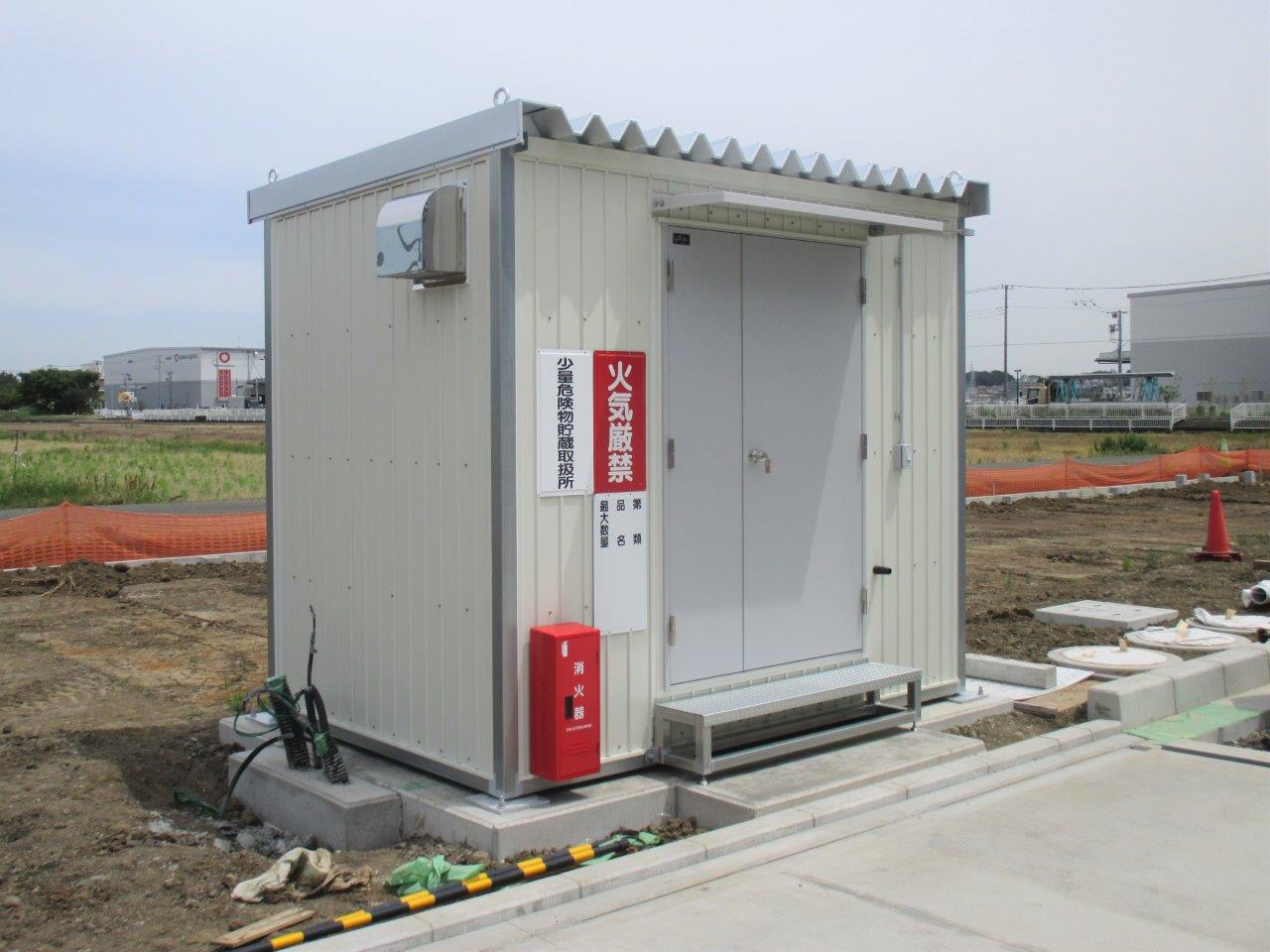

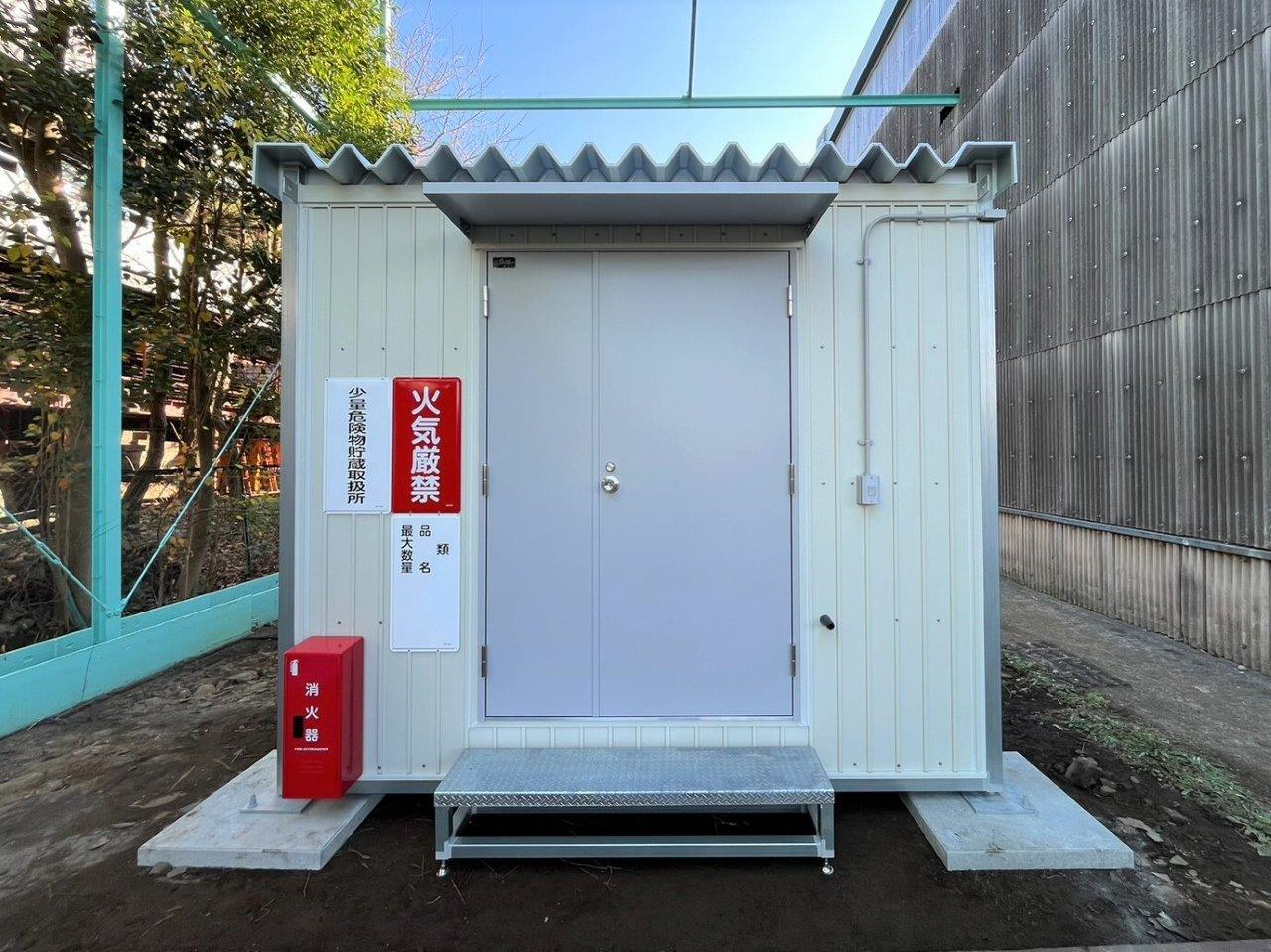

  • FPO-2型の製品画像
  • FPO-2型の製品画像
  • FPO-2型の製品画像
  • FPO-2型の製品画像
  • FPO-2型の製品画像

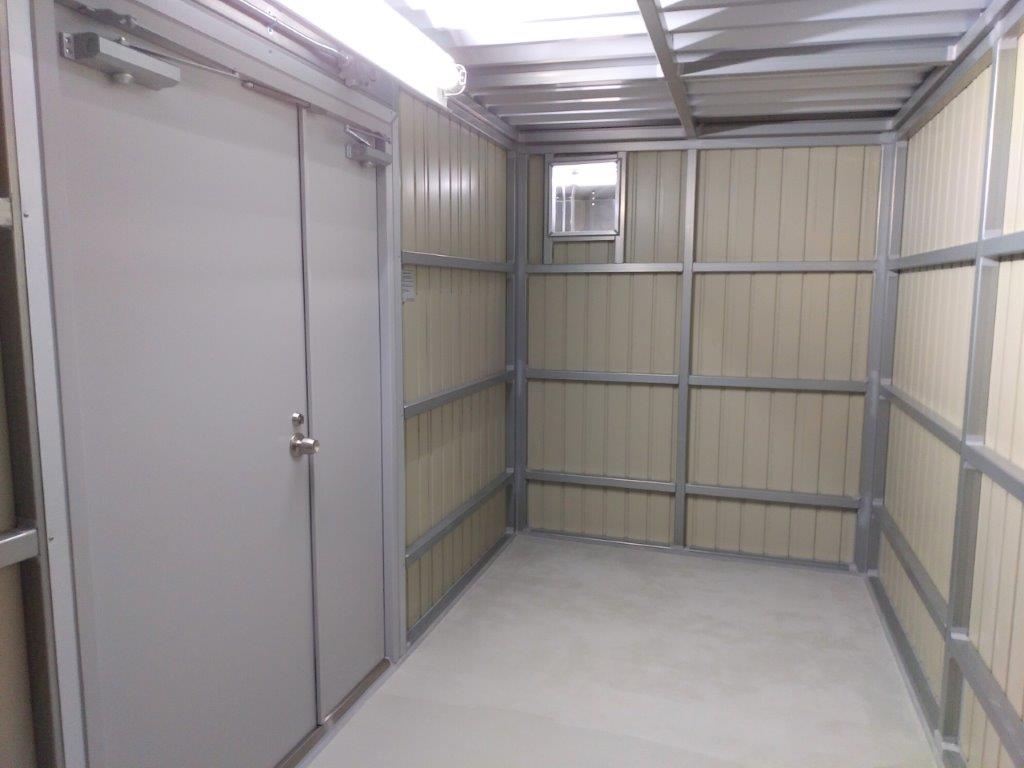

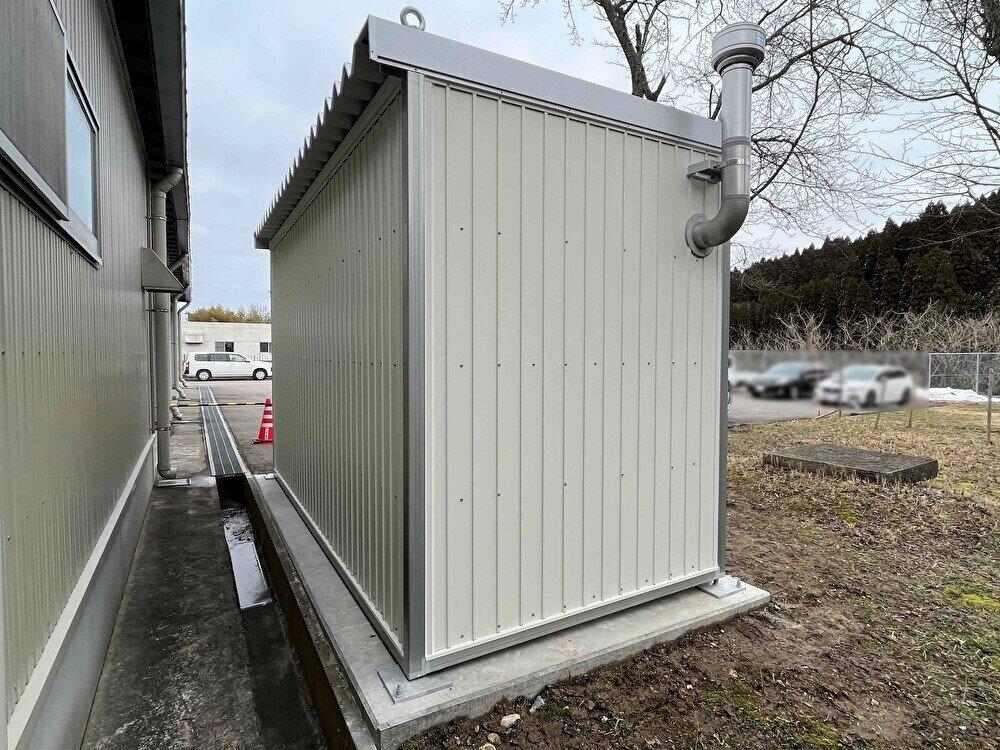

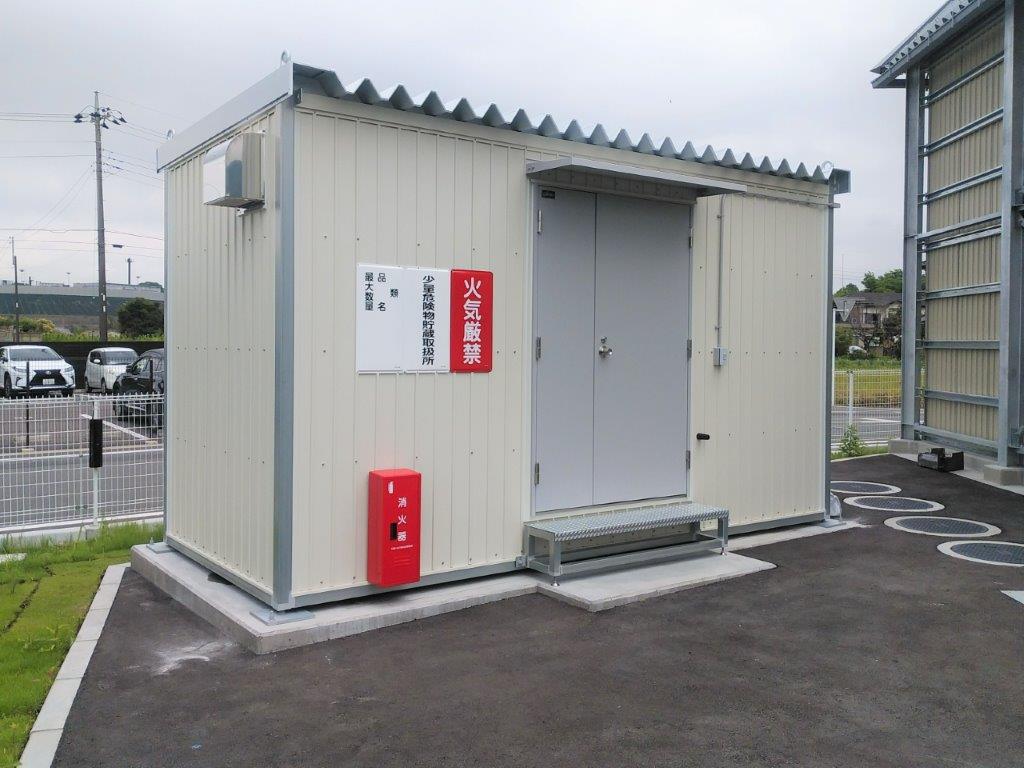

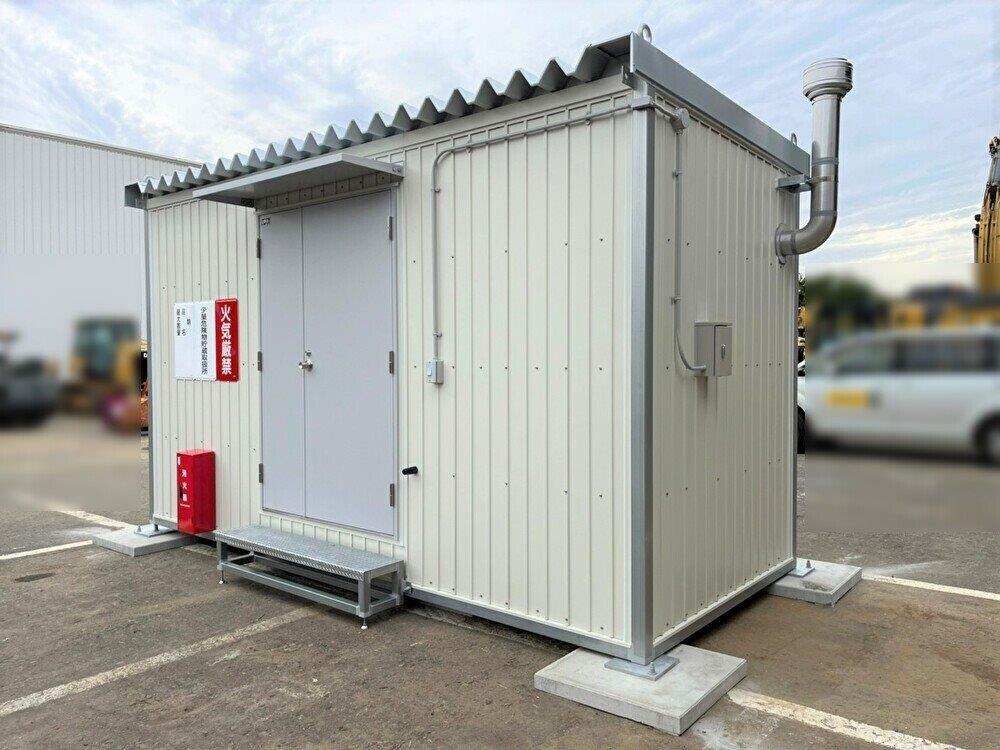

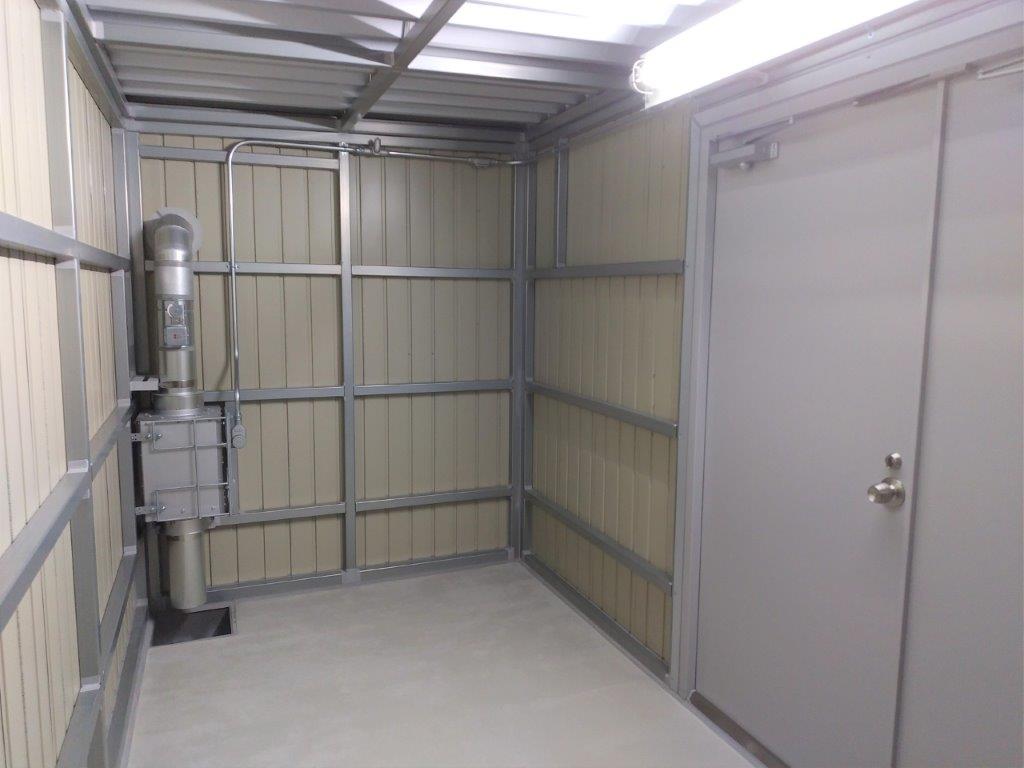

  • FPO-3型の製品画像
  • FPO-3型の製品画像
  • FPO-3型の製品画像
  • FPO-3型の製品画像
  • FPO-3型の製品画像

商品説明

指定数量の倍数が1/5倍以上、1倍未満(貯蔵及び取り扱う危険物の合計)に対応。
第二石油類や、第三石油類の貯蔵が比較的多い。

1坪、2坪、3坪の3タイプがあり、それぞれ危険物を貯蔵・取り扱う際に使用する容器(4リットル缶、携行缶、一斗缶、ペール缶、灯油缶、ドラム缶、灯油タンク等)により選ばれる傾向がある。

平成26年12月「危険物貯蔵庫の床構造体の製造方法」を取得。弊社、鉄筋コンクリート製床構造の製造方法が特許を取得いたしました。火災予防条例適合タイプ。

  • 本体仕様

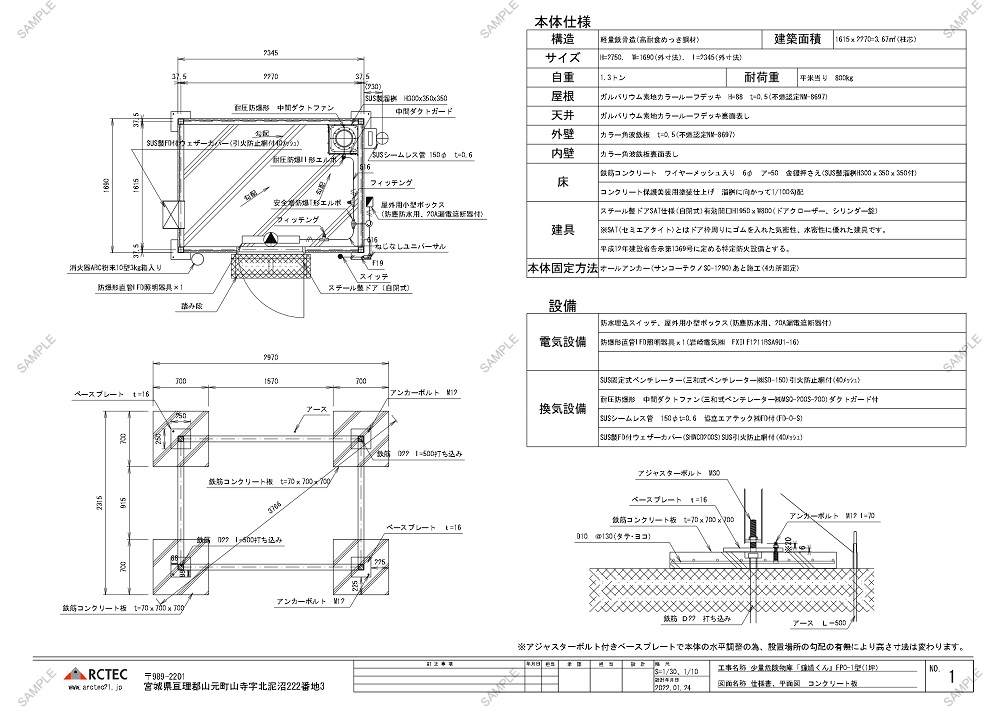

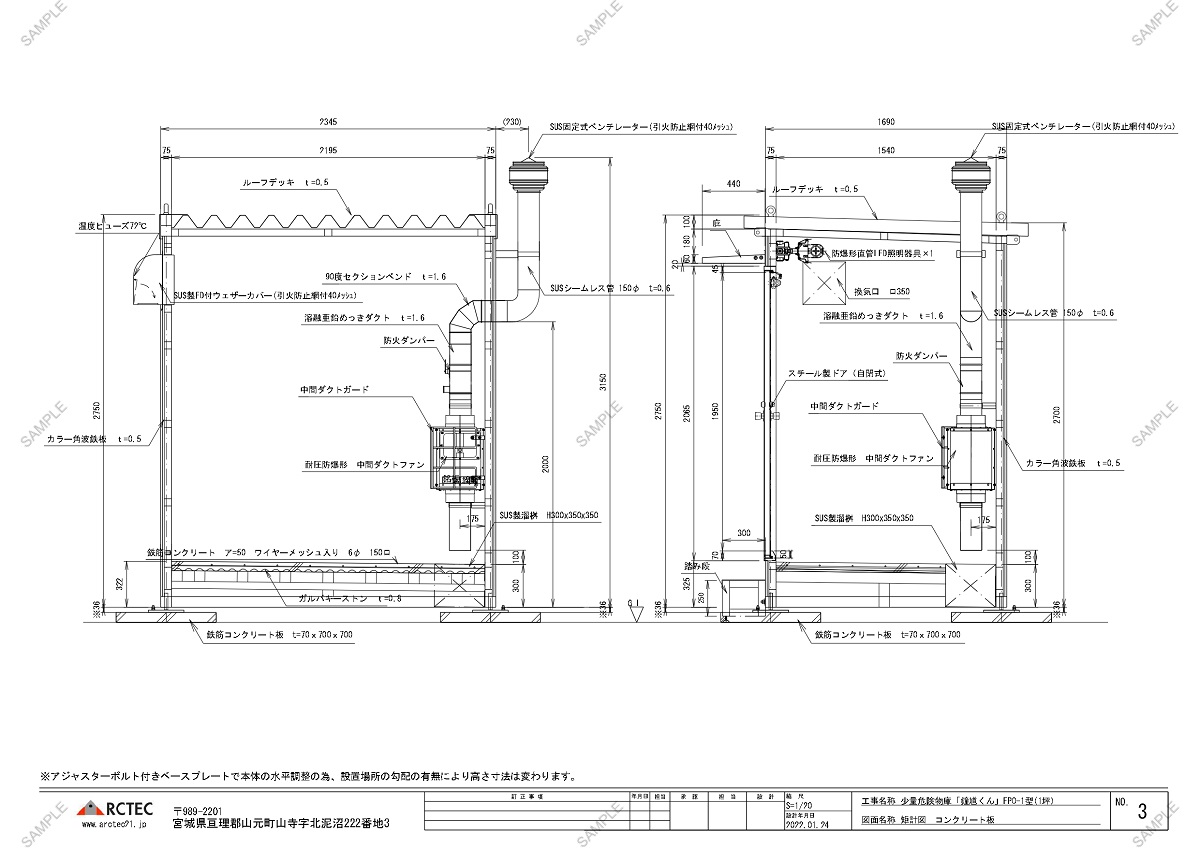

  • 参考図面
    FPO-1型

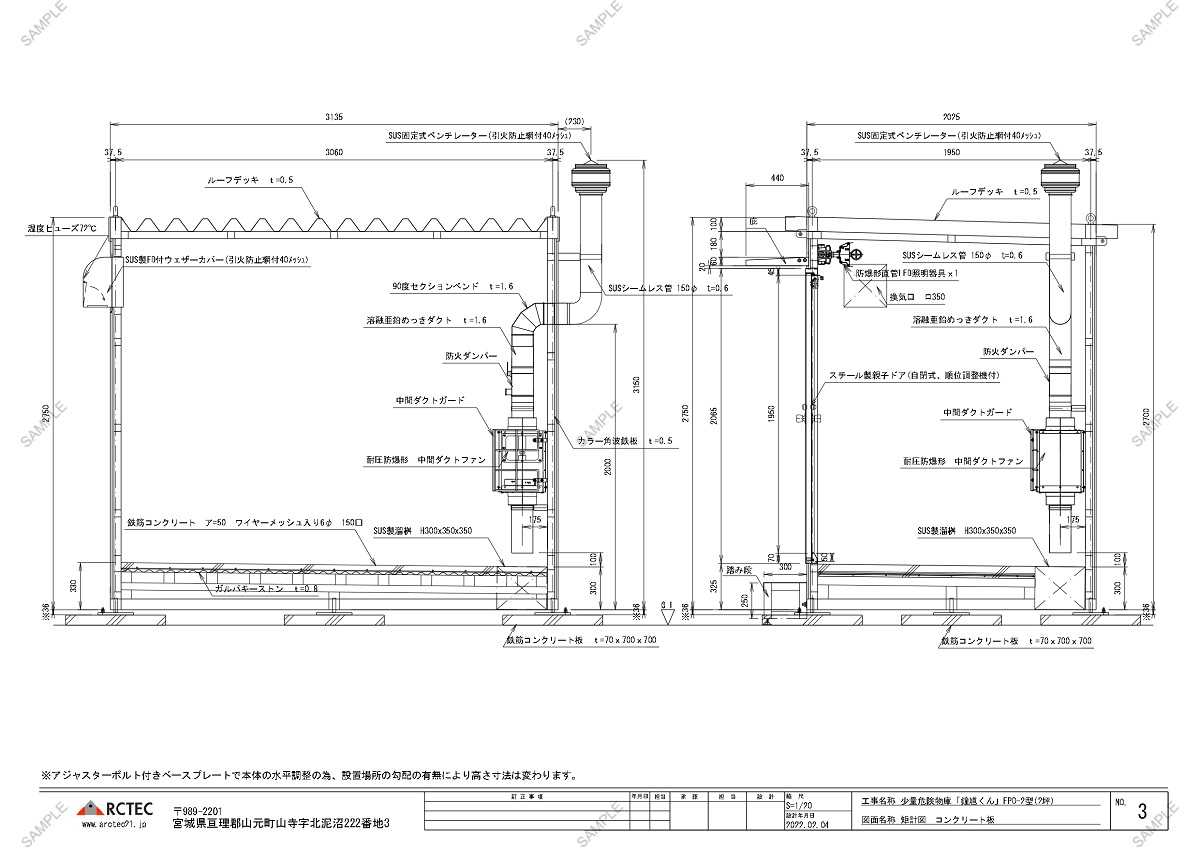

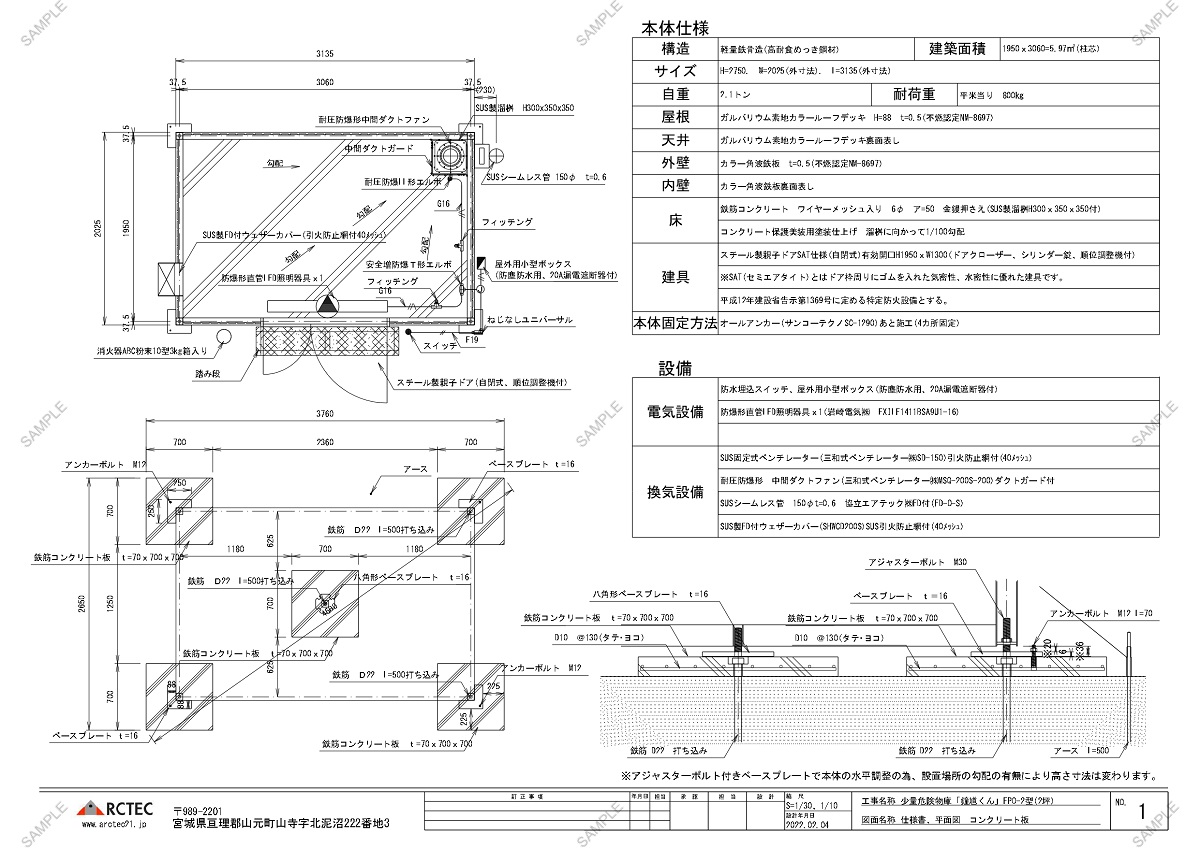

  • 参考図面

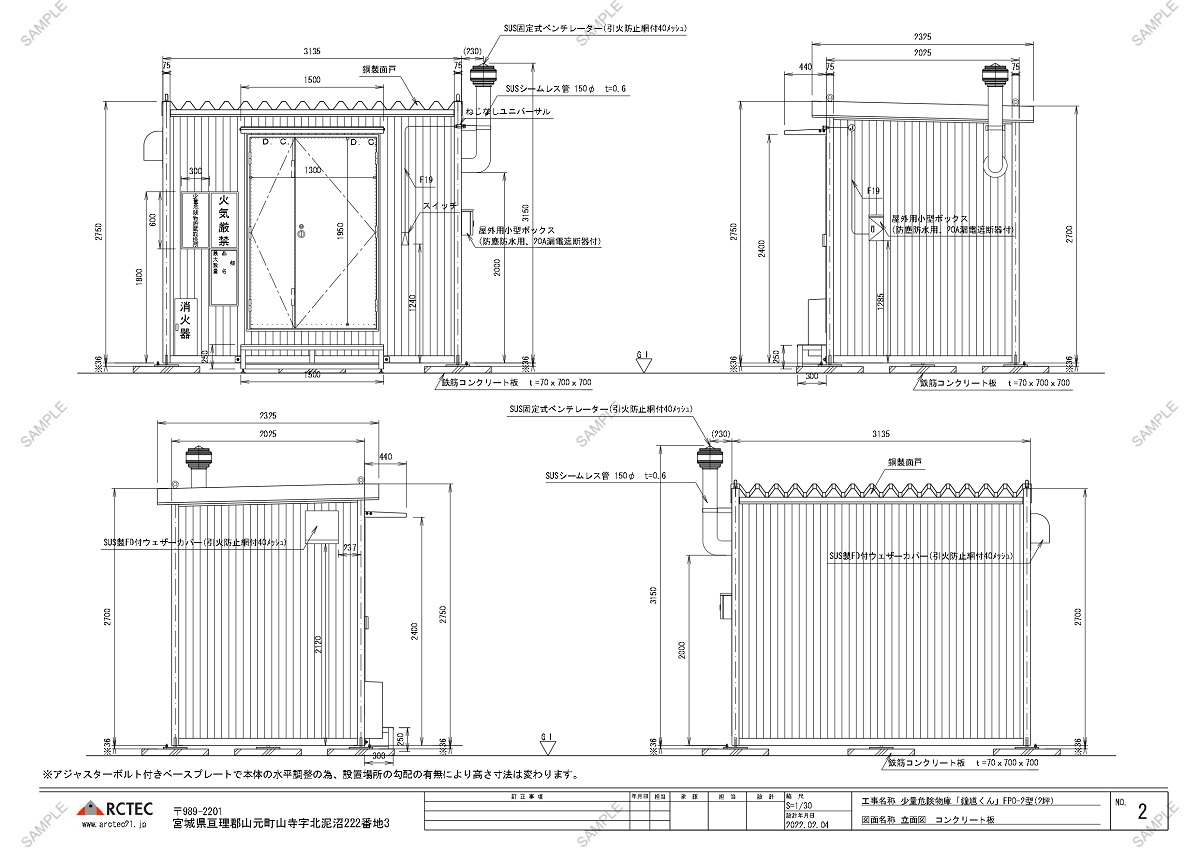

    FPO-2型

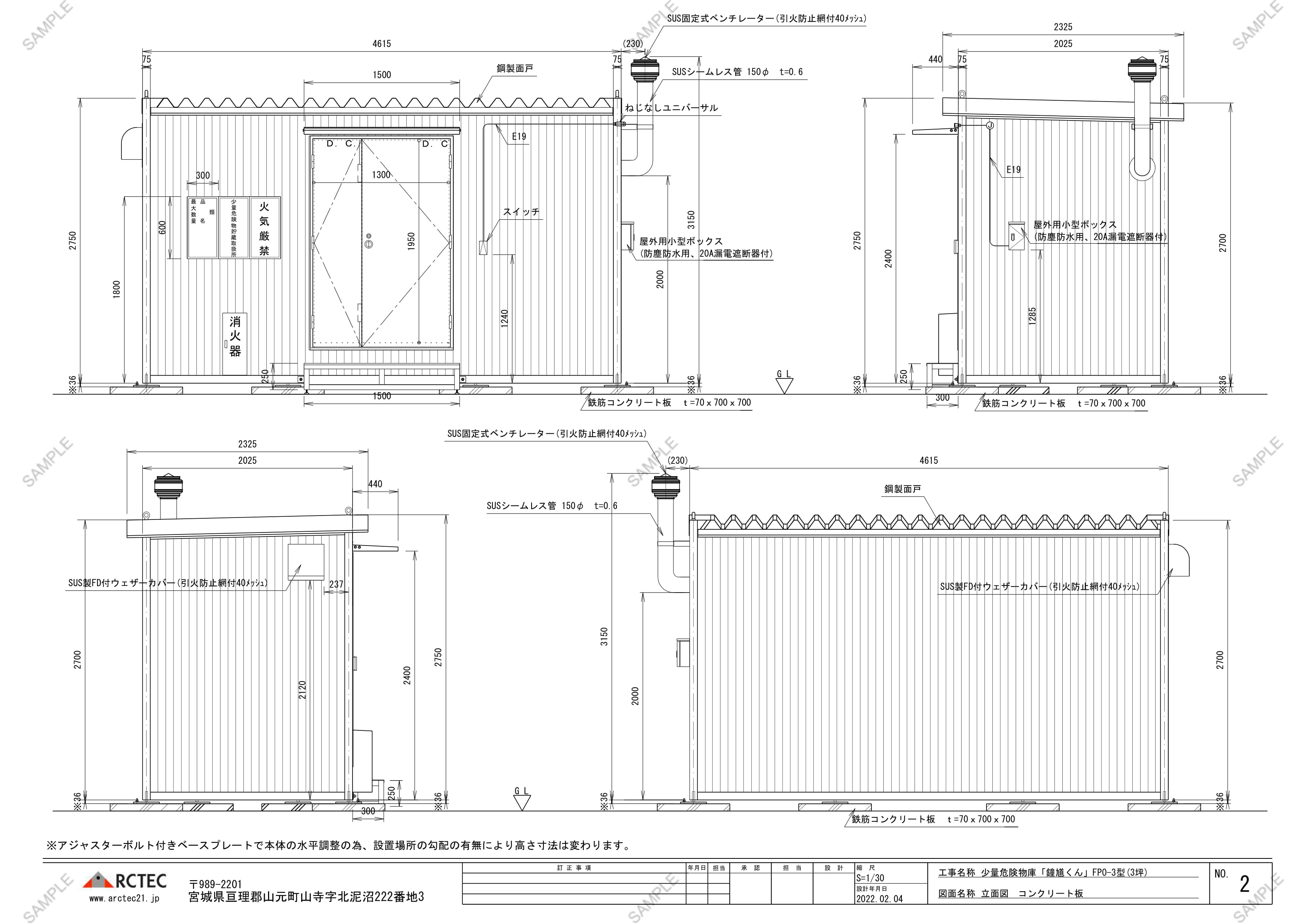

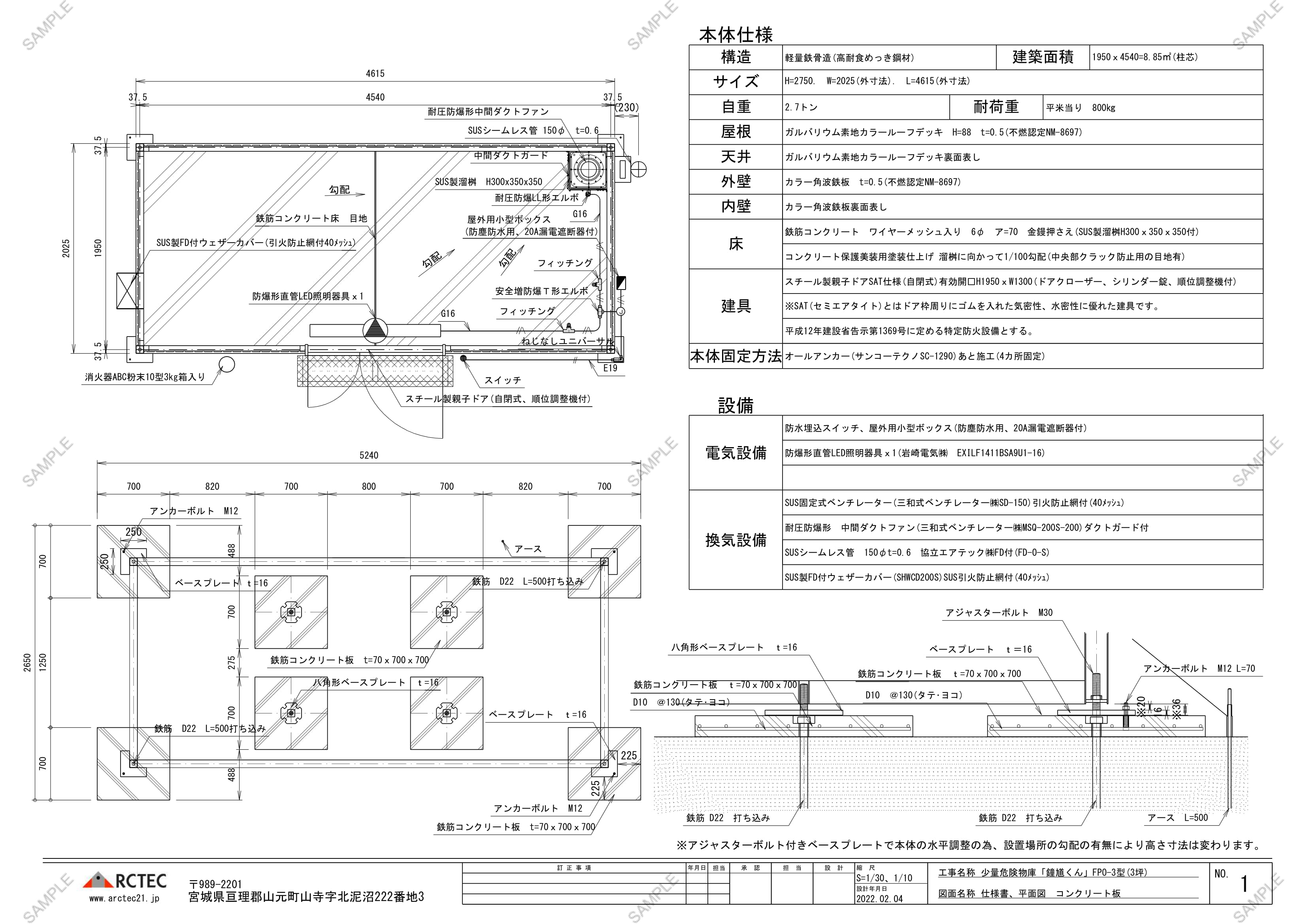

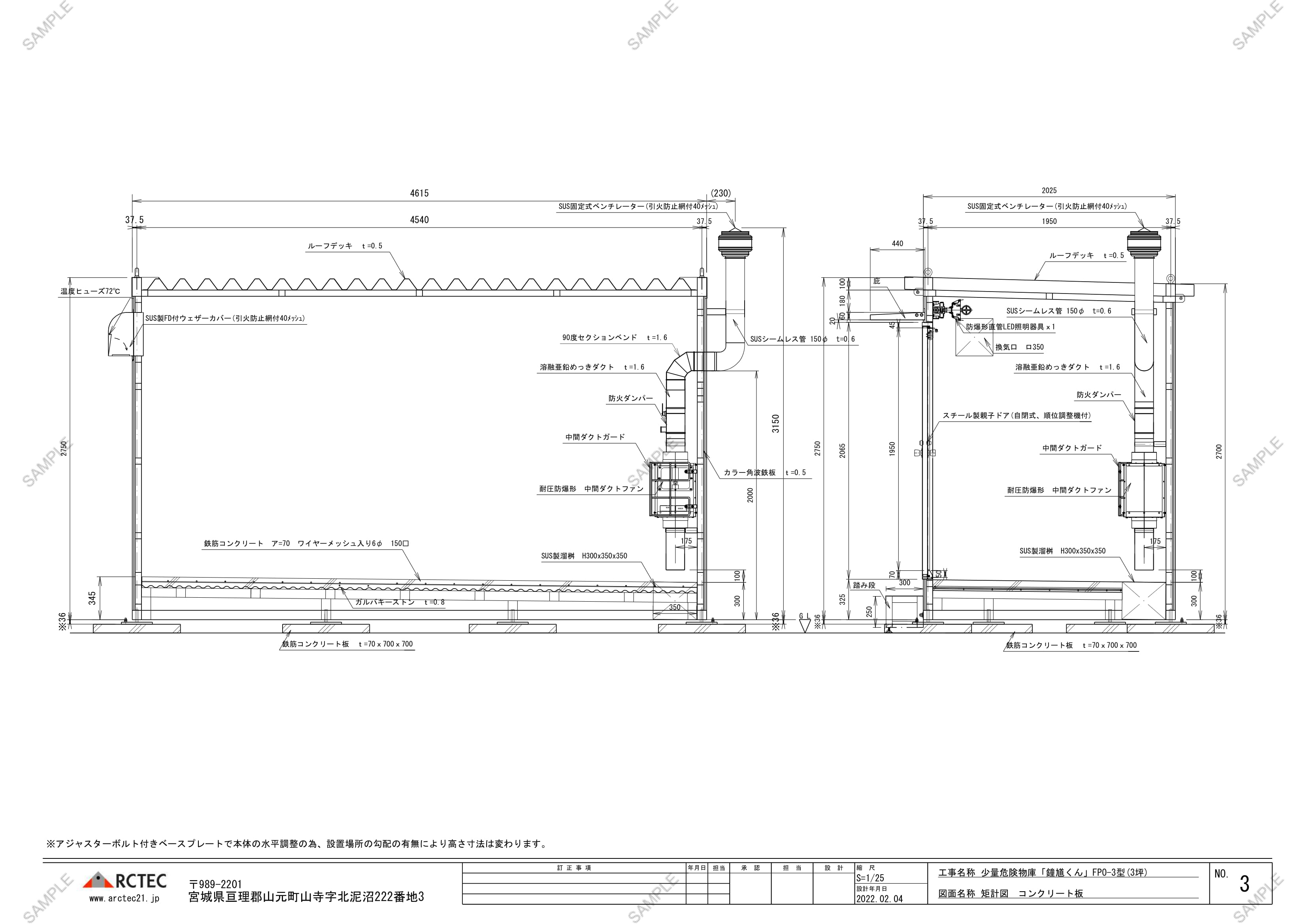

  • 参考図面
    FPO-3型
  • こだわりの設備
  • 鋼製棚
タイプ 1坪 2坪 3坪
規格・品番 FPO-1型 FPO-2型 FPO-3型
構造 軽量鉄骨造(高耐食性めっき鋼材、主要部t=3.2mmZAM
建築面積(柱芯) 1615×2270:3.67㎡ 1950×3060:5.97㎡ 1950×4540:8.85㎡
サイズ(外寸) H2750×w1690×L2345 H2750×w2025×L3135 H2750×w2025×L4615
自重 1.3トン 2.1トン 2.7トン
耐荷重 800kg/㎡
屋根 ガルバリウム鋼鈑t=0.5 ルーフデッキH88(不燃認定NM-8697)
外壁 カラー角波鉄鈑t=0.5(不燃認定NM-8697)
内壁 同上表し
天井 ガルバリウム鋼鈑ルーフデッキ表し
鉄筋コンクリートt=50 金鏝仕上(工場打設)
ガルバーキーストンt=0.8下地 ワイヤーメッシュ6φ入り  溜桝に向かって1/100勾配
建具 スチール製セミエアタイトドア(ドアクローザー、シリンダー錠付、自閉式)
平成12年建設省告示第1369号に定める特定防火設備
電気設備 防爆形直管LED照明器具

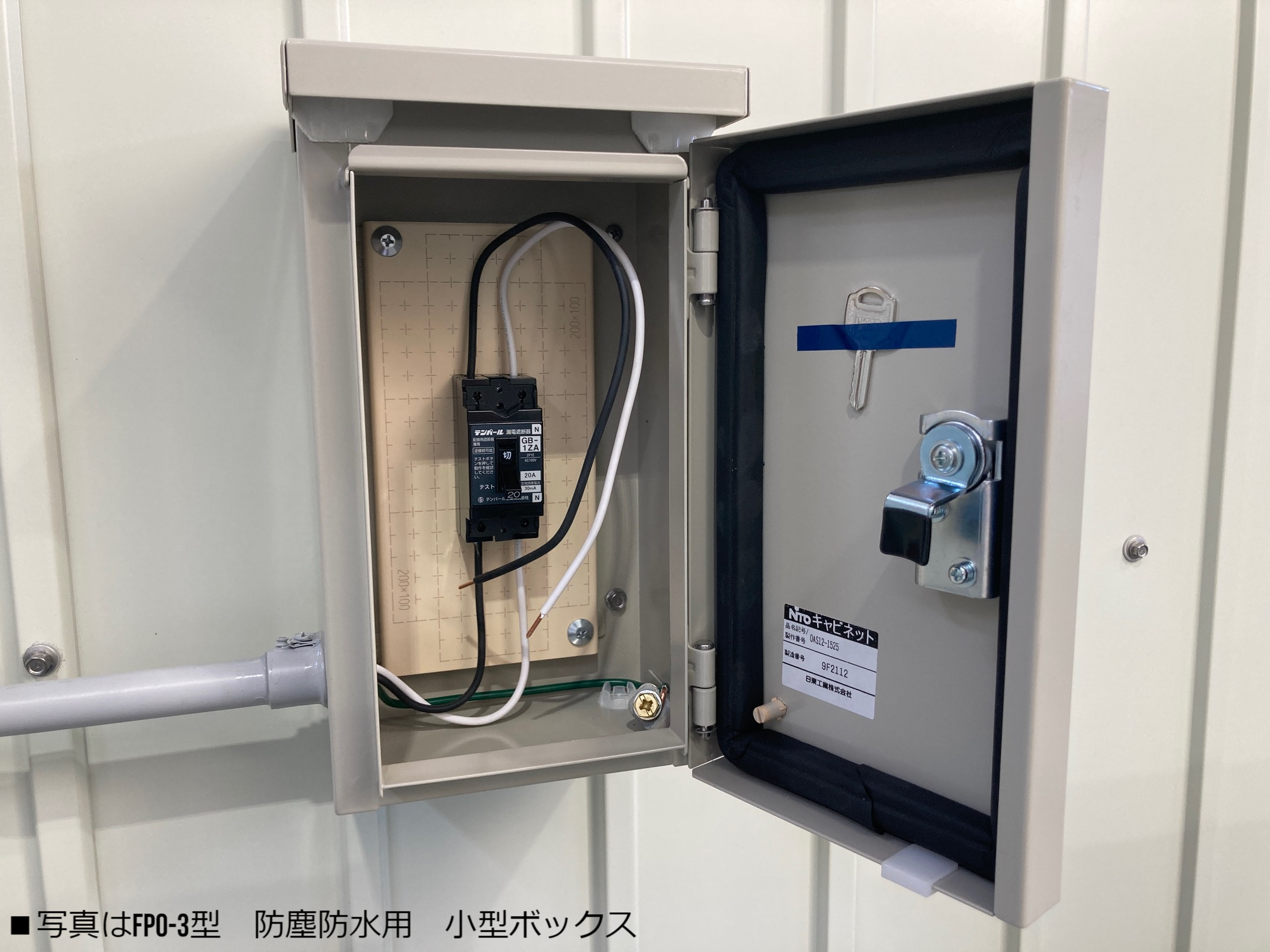

スチール製スイッチボックス・スチール製ブレーカーボックス(20A漏電ブレーカー付)
換気設備 SUS製回転式ベンチレーター(SUS引火防止網付)
標準基礎 70×700×700㎜の鉄筋コンクリート板とD24×L500の杭による基礎工事
消防設備 消火器・消火器ボックス・標識(3枚セット)取付け含む
溜桝 SUS製溜桝(H300×350×350)
その他の設備 踏み段(めっき鋼材)・庇(SUS材へ焼付塗装)・アジャスターボルト付きベースプレート(溶融亜鉛めっき)
その他の部品 外装材用ビスは全てSUS製、ボルト類・プレート等は全て溶融亜鉛めっき品
オプション
or
変更可能
SUS製固定式ベンチレーター(SUS引火防止網付)
SUS製FD付きウエザーカバー(SUS引火防止網付)
FD有耐圧防爆形中間ダクトファン(FULL装備)

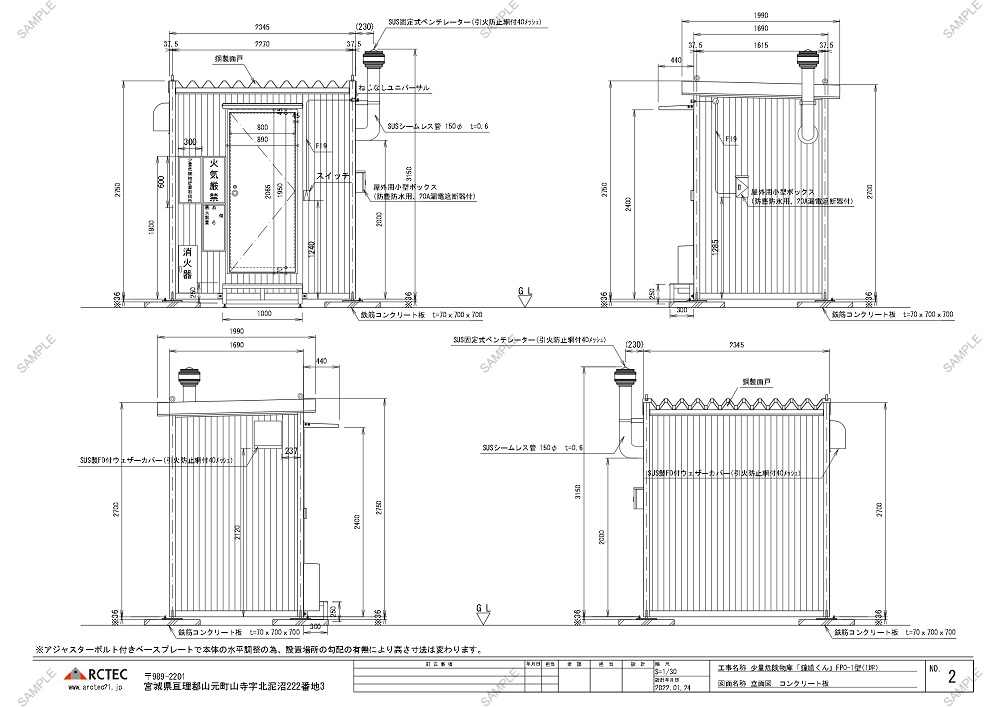

  • 図面1
  • 図面2
  • 図面3
  • 図面1
  • 図面2
  • 図面3
  • 図面1
  • 図面2
  • 図面3

危険物庫の部位の写真を掲載しています。図面から読み取れない各種仕様をご確認ください。

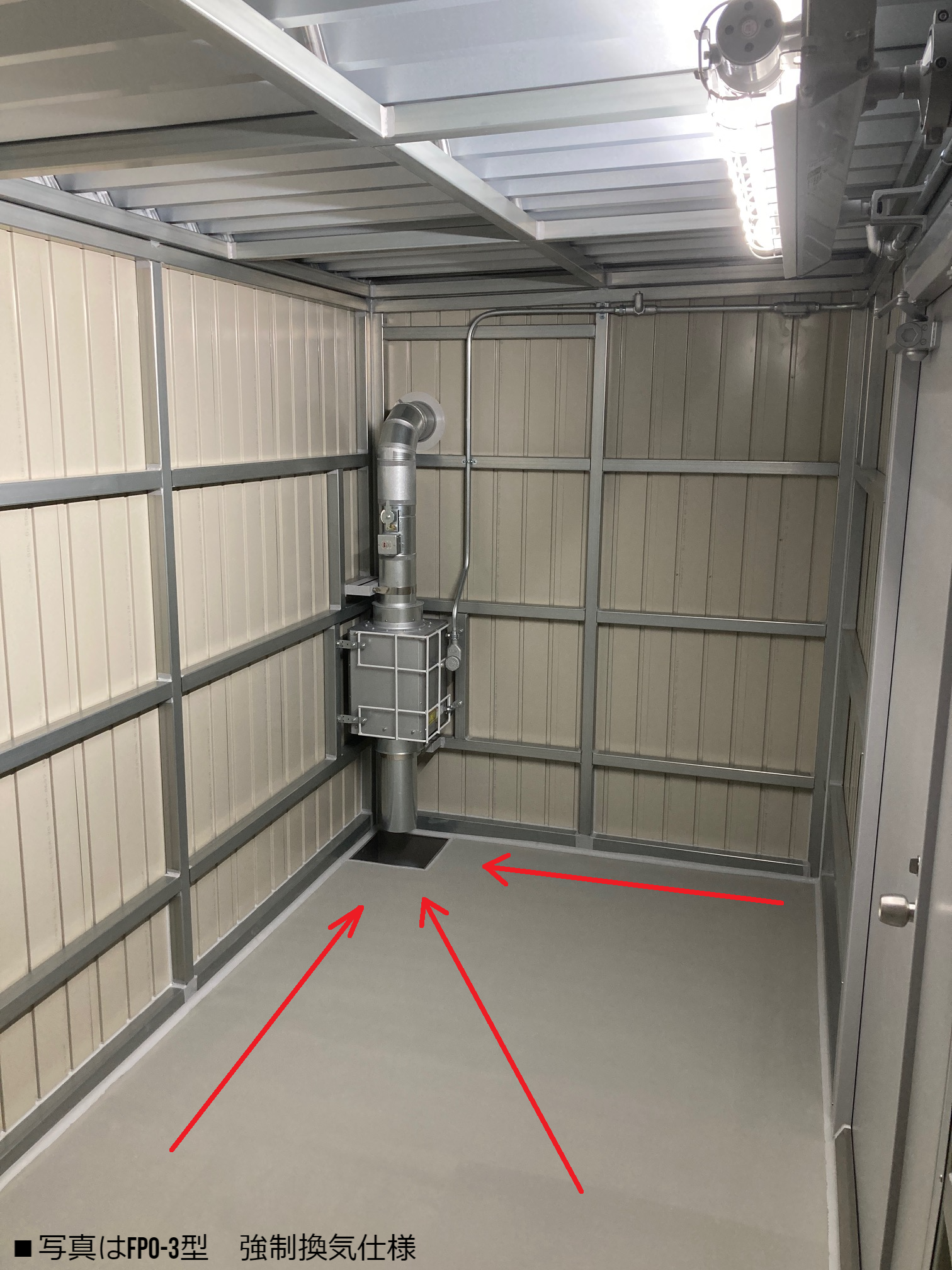

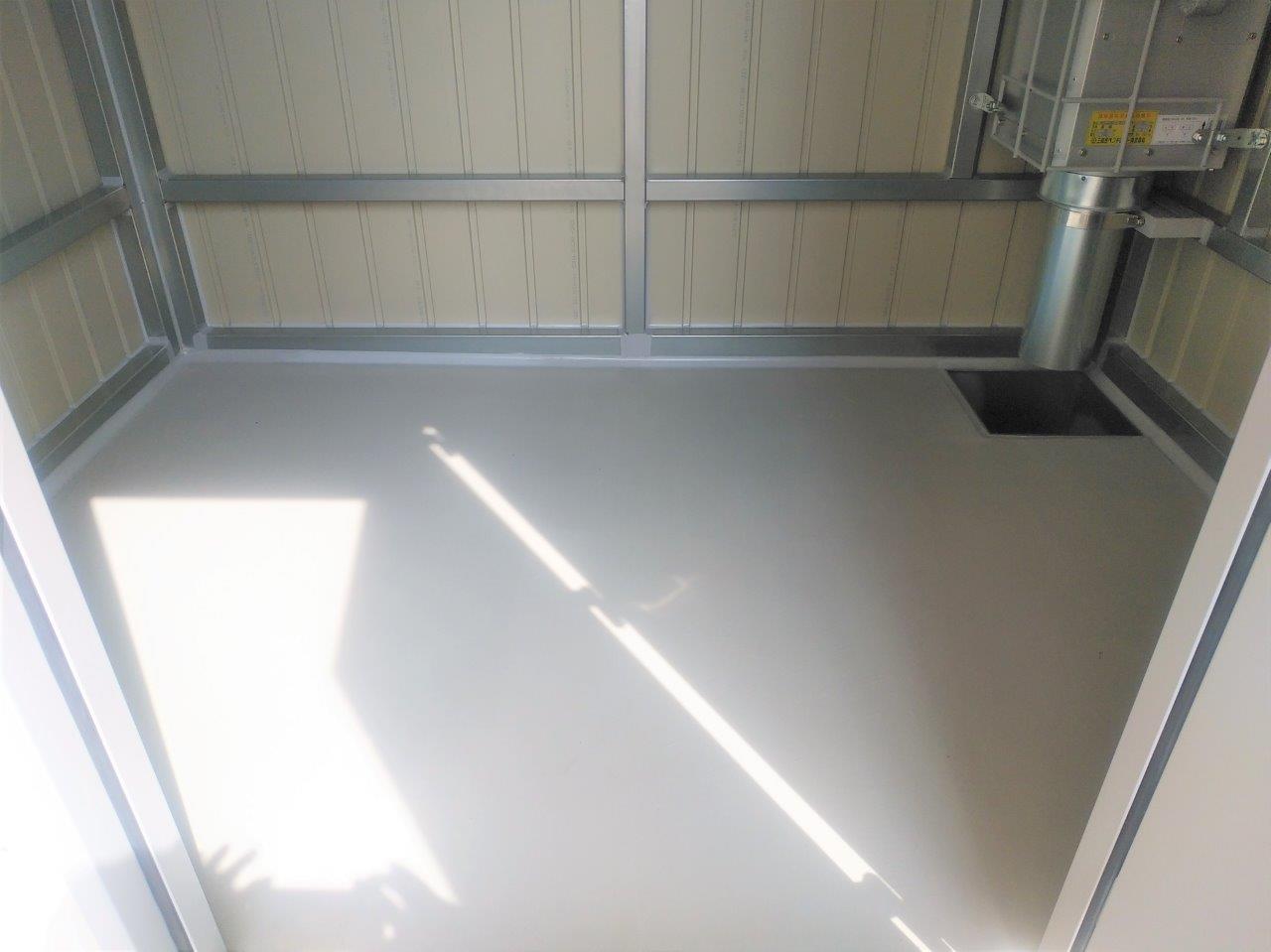

鉄筋コンクリート製の床構造(特許取得済)

  • 溜桝に向かって1/100の三次元的な勾配を設けることで、ピットを用いずに漏れ出た危険物を溜桝に集めます。
  • 重く低い重心設計のため、強風や地震の際にも転倒しない特徴があります。
  • 縞鋼板では錆びやすく、地震時に危険物容器の滑りによる二次災害を考慮した結果、鉄筋コンクリートの床の設計・開発に成功。平成26年12月26日に特許取得。
設備写真

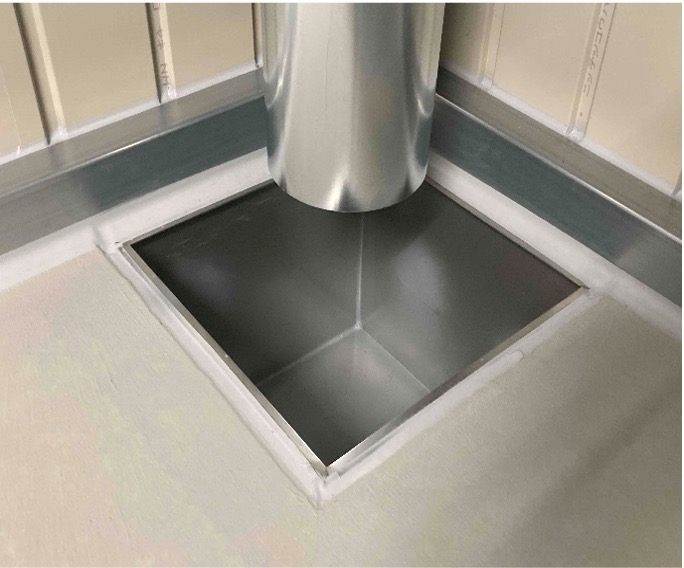

ステンレス製溜枡
(H300*350*350)

  • 一般的な鋼製より腐食に強い、SUS304鋼種のオリジナル溜桝を使用しています。
  • 溶剤や水分等での腐食、穴あき等を防止し、危険物の漏出を防止します。
設備写真

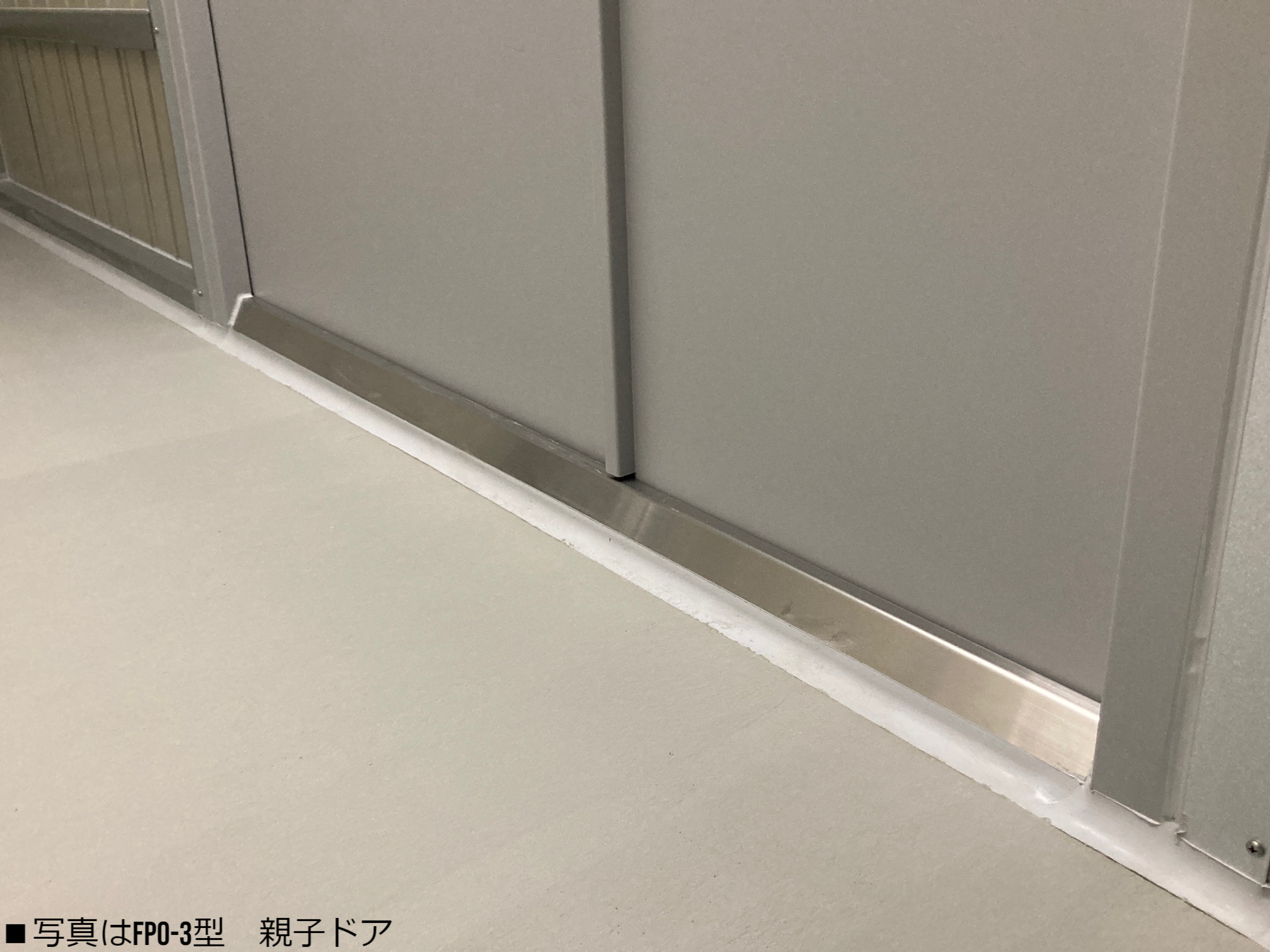

特定防火設備の建具/防油堤機能のある沓摺

  • ドアは自閉式を採用し、セミ・エアタイト仕様の為、高い気密性・水密性があり、危険物を災害等様々な要因から守ります。
  • 危険物の漏洩を想定し、ドア下部にあるステンレス製の沓摺高さを50㎜程度設けることで、危険物庫外に漏出しないよう防油堤機能を持ち合わせています。
設備写真

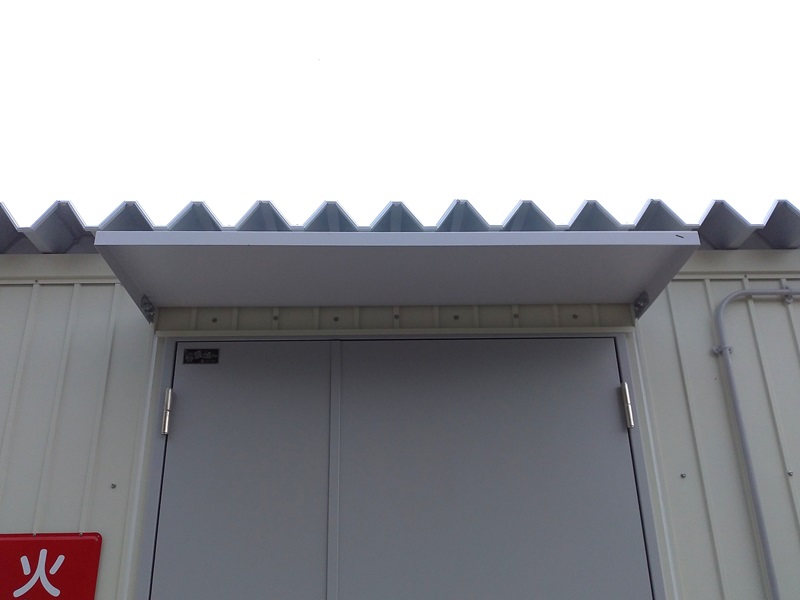

オリジナルのステンレス製庇

  • 耐久性を意識してSUS430を採用し、仕上げに焼付塗装をしています。
設備写真

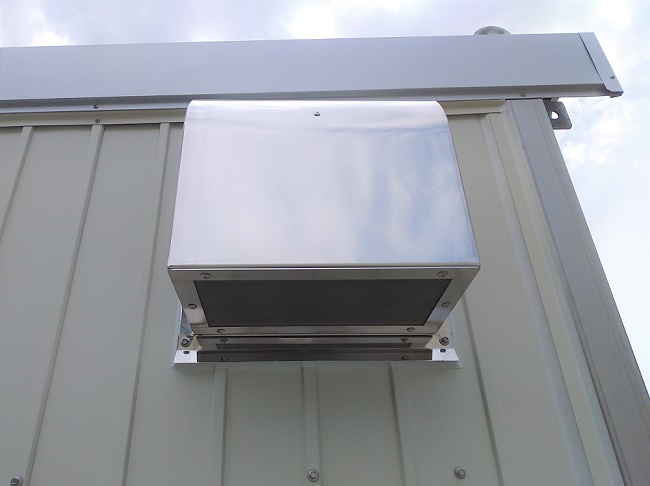

ステンレス製ウェザーカバー/引火防止網付き

  • 給気口の錆対策として、SUS304製のウェザーカバーに、モリブデンとニッケル含有量が多いSUS316製の引火防止網(40メッシュ)を採用しています。某原子力発電所への納品時、塩害対策としてSUS316のご要望をいただいて以来、弊社では標準仕様として採用しています。
  • 72℃で作動する防火ダンパーが標準装備され、火災発生時には外部からの空気の流入を遮断します。
設備写真

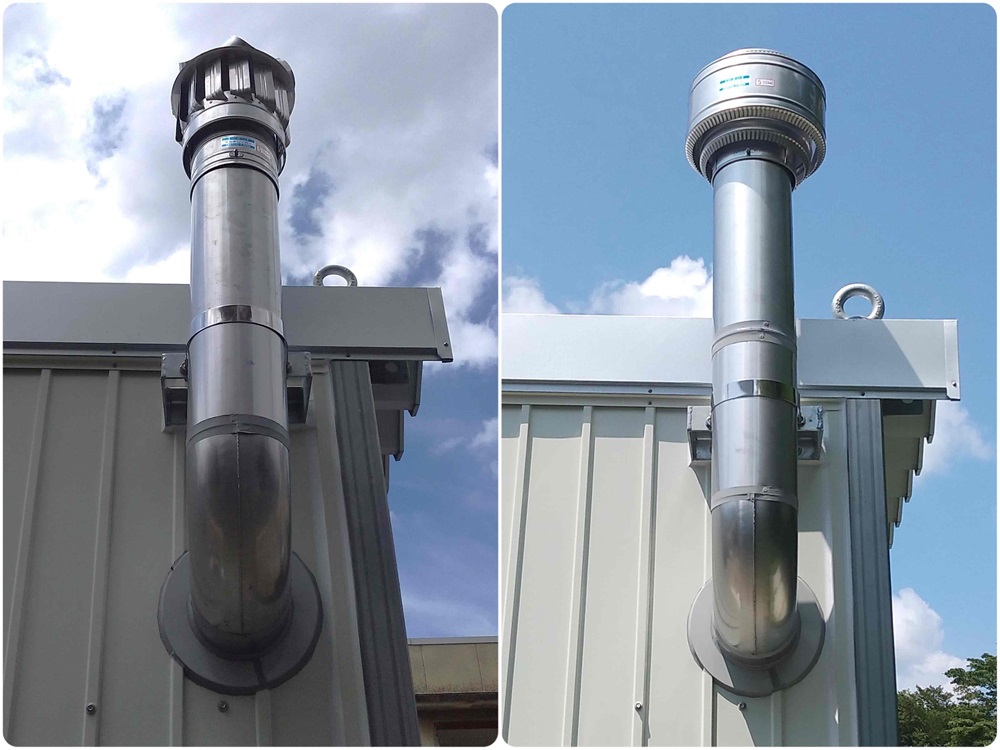

回転式/固定式ベンチレーター(排気側)

  • 回転式、固定式共に40メッシュ内蔵のステンレス製ベンチレーターを採用し、雨や風が吹き込みにくい堅牢な構造となっています。
設備写真

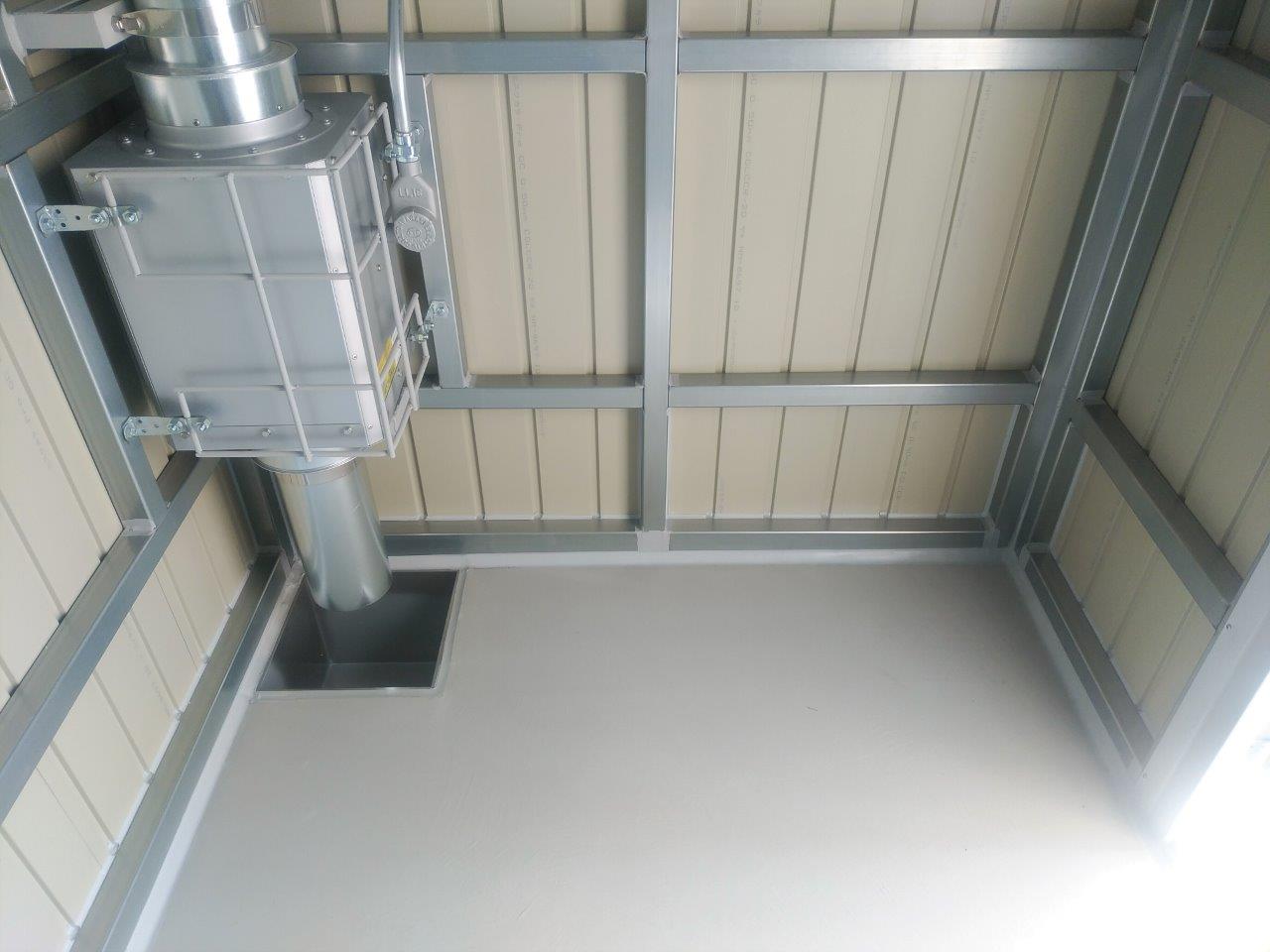

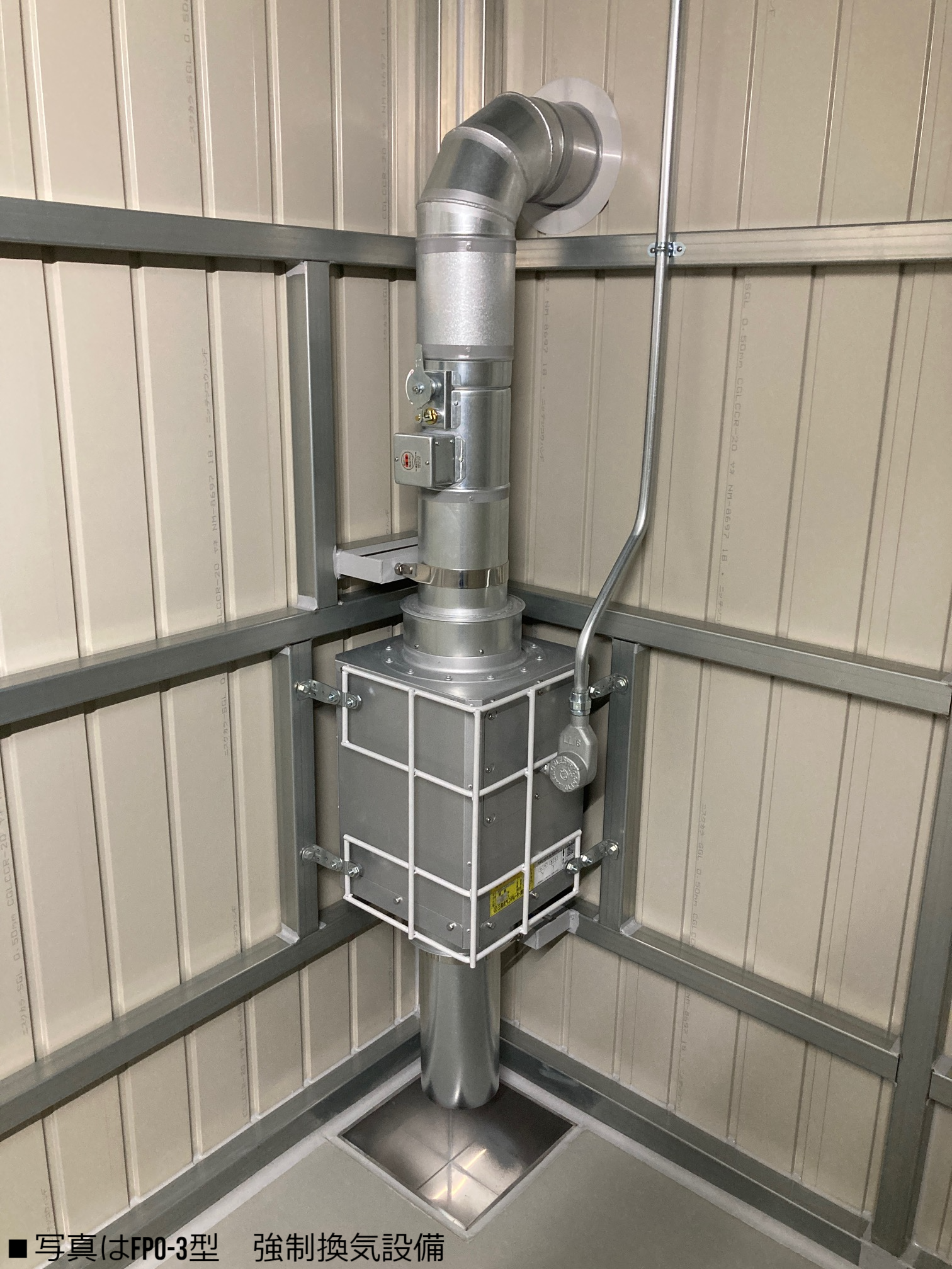

防爆形中間ダクトファン(ダクトガード付属)

  • ガルバリウム綱板製で、耐候性に優れています。
  • アークテックオリジナルのダクトガードを取り付けることにより、ファン筐体の破損、危険物の容器等の破損を抑止し、事故発生の防止となります。
設備写真

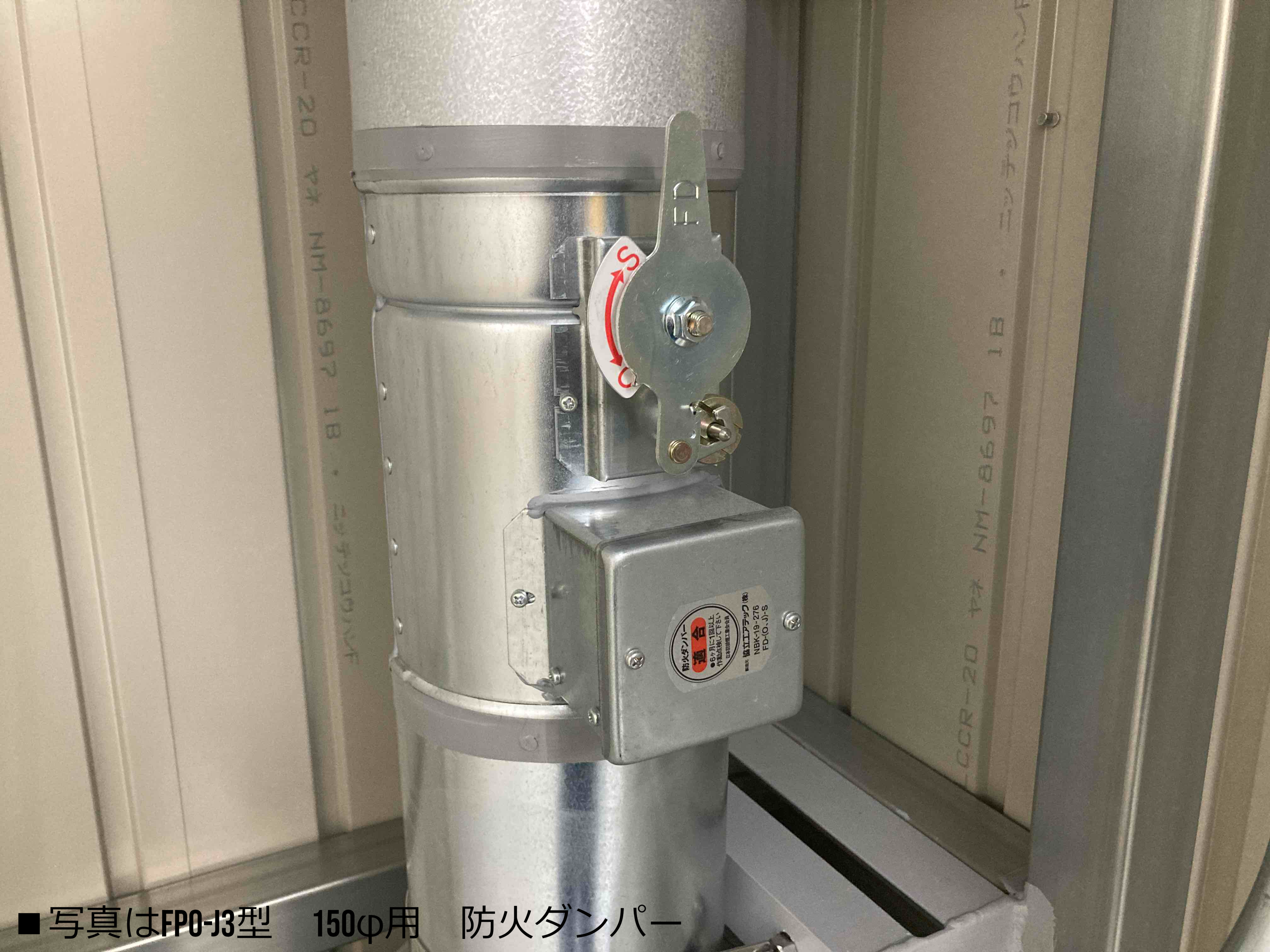

ステンレス製 防火ダンパー

  • SUS304鋼種製を採用し、非常に耐久性のある防火ダンパーです。
  • 引火性ガスや水蒸気でも腐食しにくい、耐久性に優れた製品です。
設備写真

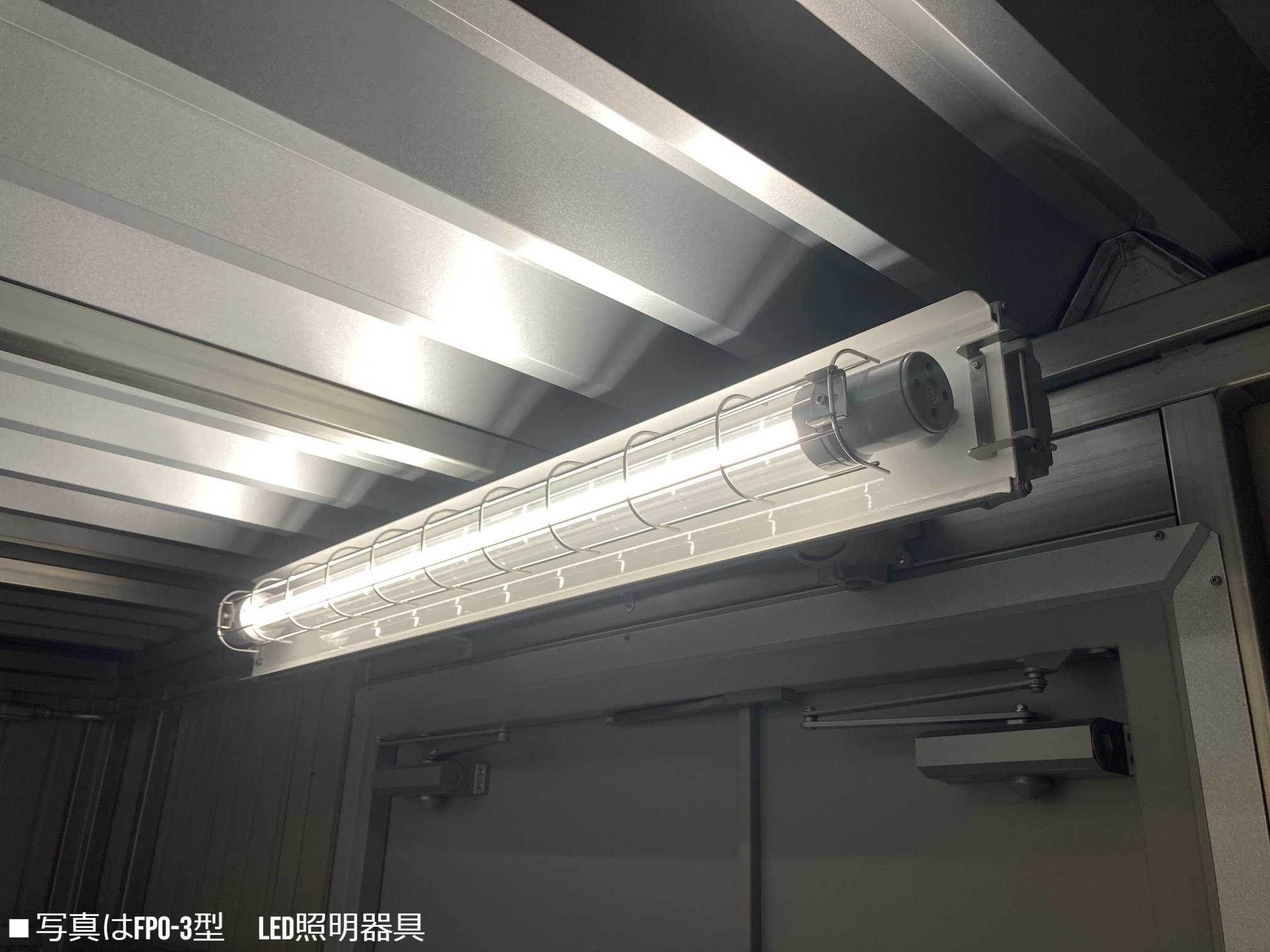

防爆LED照明

  • 明るく省電力なLED照明を標準装備しています。庫内の照度が有る為、危険物の取り出しも安心して作業可能です。
設備写真

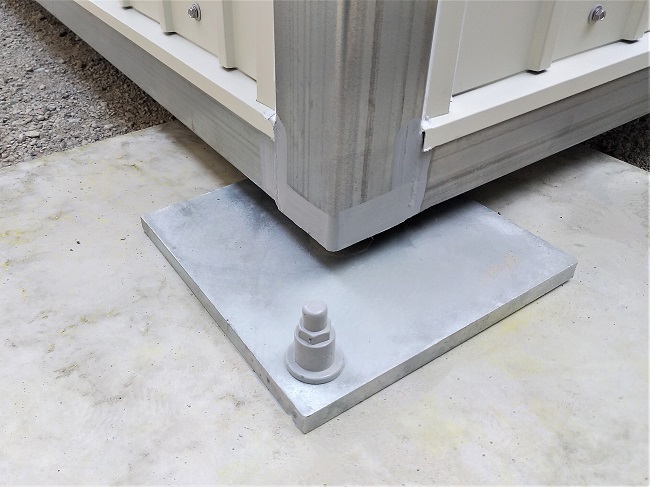

ベースプレート(250×250)

  • アジャスター式のため、設置作業時に回転させてレベル調整を可能にしています。対角するプレート位置で50㎜程度の高低差まで対応可能です。
  • 溶融亜鉛めっきを施し、錆の発生を抑止させ、危険物庫を足元から支えます。
  • 打ち込み式アンカーはステンレス製を採用し、ジンクハット(亜鉛製の防錆カバー)が付属の為、固着や錆によるアンカーの破断を防止しています。
設備写真

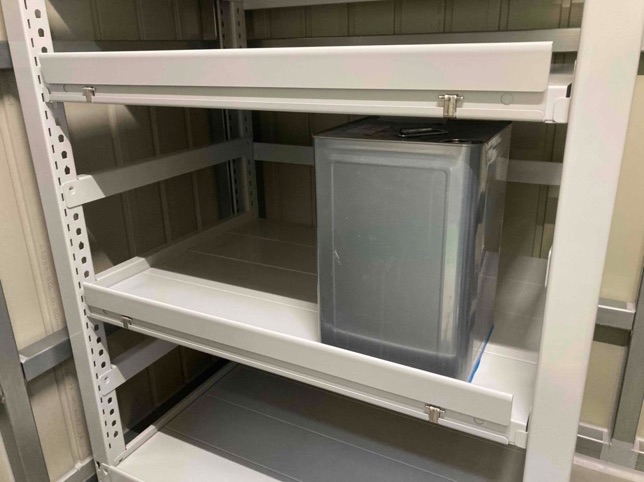

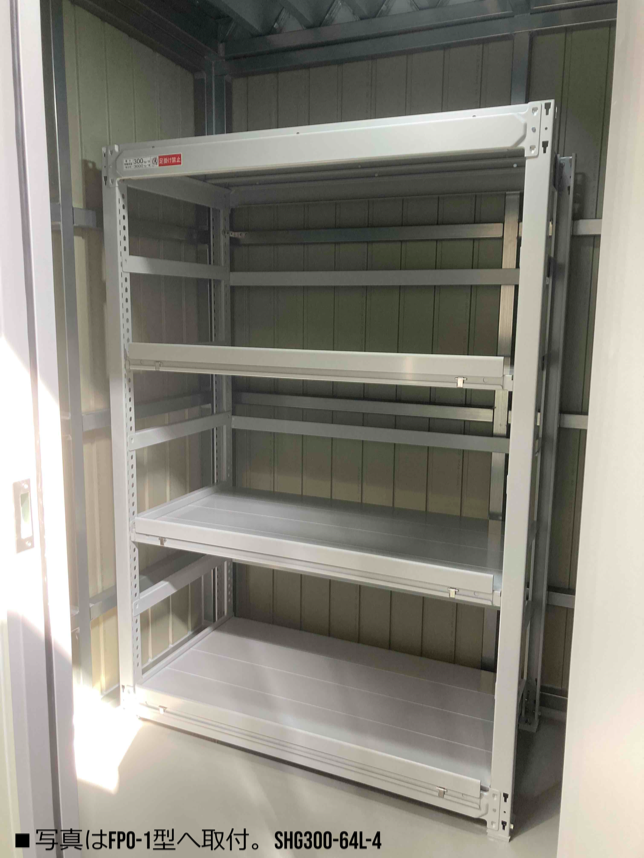

ボルトを1本も使用しない完全ボルトレス構造の鋼製棚です。

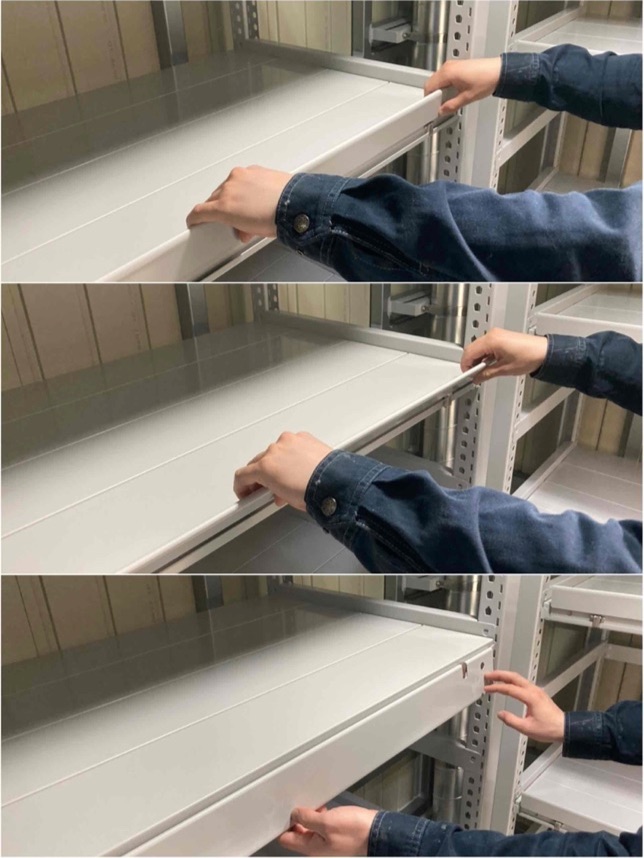

鋼製棚(段替えピッチは30mm間隔です)

鋼製棚(段替えピッチは30mm間隔です)

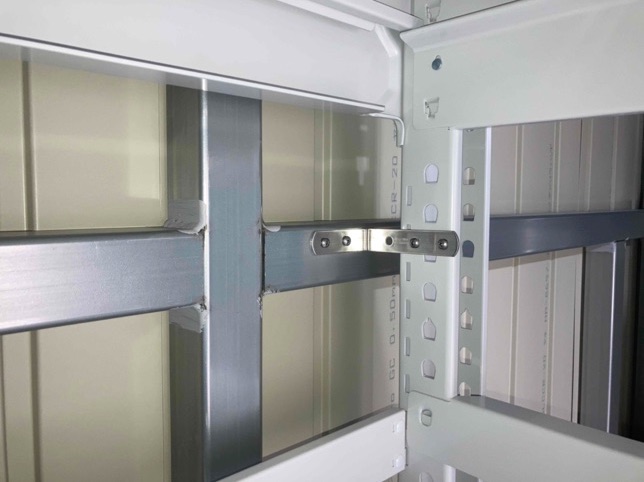

地震対策(本体と鋼製棚の固定)

地震対策(本体と鋼製棚の固定)

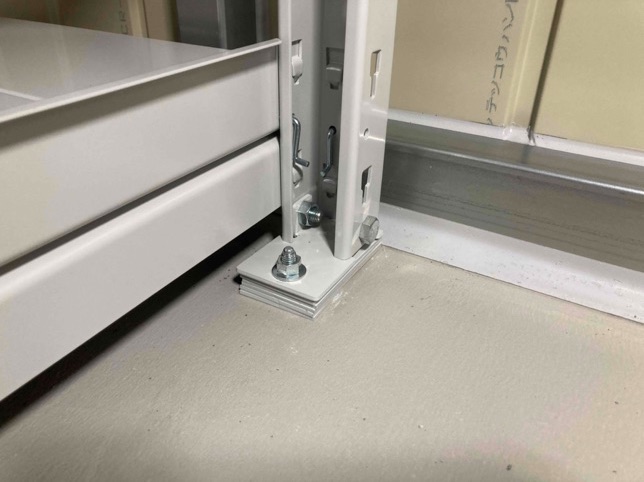

地震対策(床固定専用ベースを用いて、アンカーボルトにて床に固定)

地震対策(床固定専用ベースを用いて、アンカーボルトにて床に固定)

地震対策(回転式の落下防止デバイザー)

地震対策(回転式の落下防止デバイザー)
地震対策(回転式の落下防止デバイザー)
