ユニット式危険物庫「鐘馗くん」のラインナップ

ジブクレーン内蔵少量危険物庫 FPOJシリーズ屋外型

FPO-J2型・FPO-J3型

指定数量の倍数1/5倍以上1倍未満

  • FPO-J2型
  • FPO-J3型

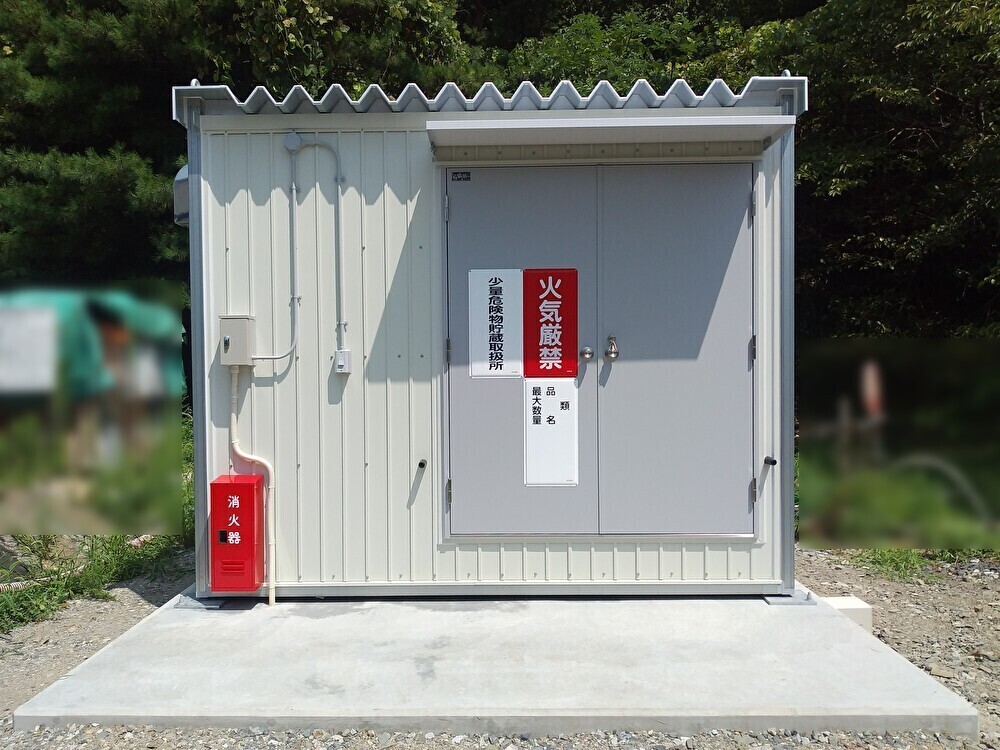

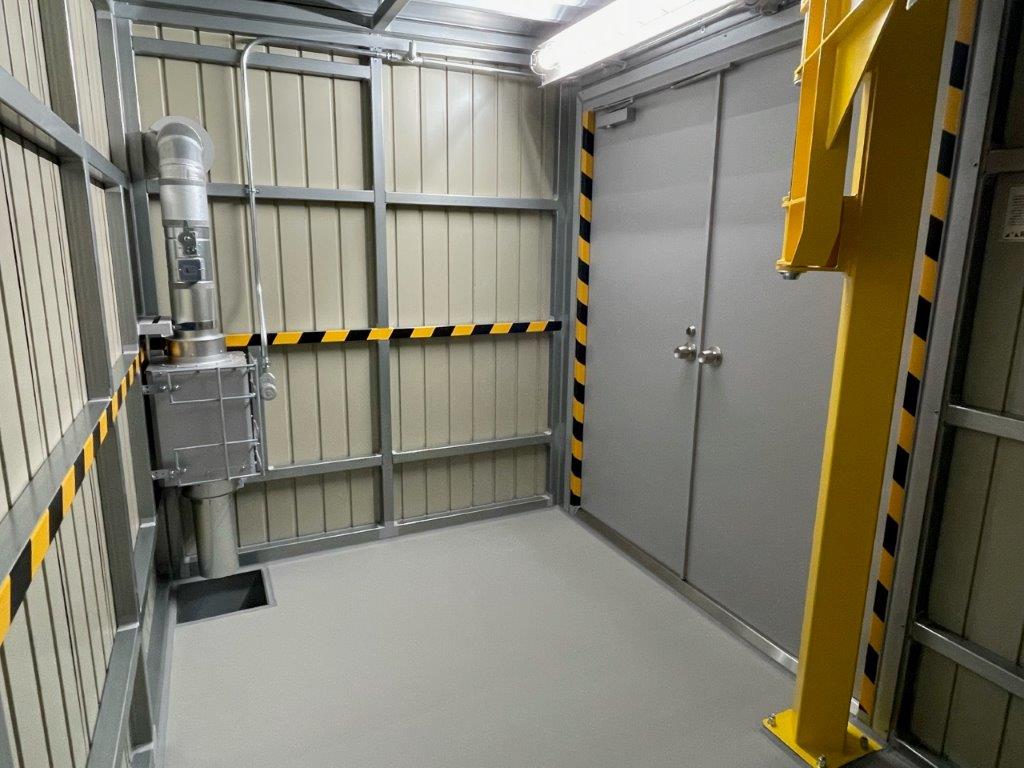

  • FPO-J2型の製品画像
  • FPO-J2型の製品画像
  • FPO-J2型の製品画像
  • FPO-J2型の製品画像

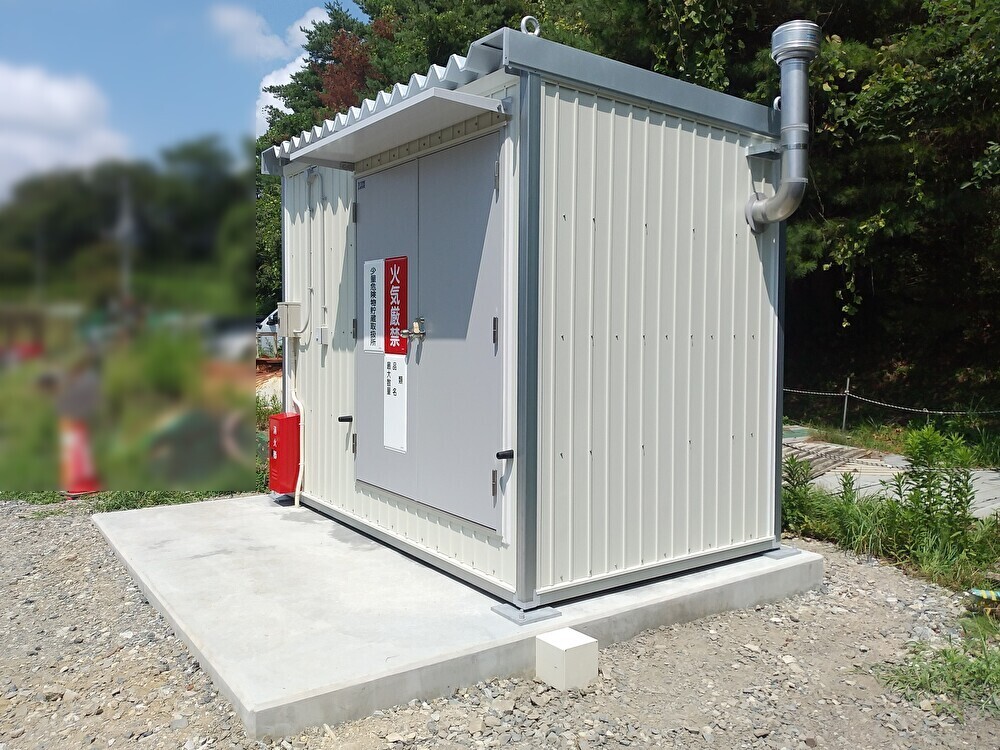

  • FPO-J2型の製品画像

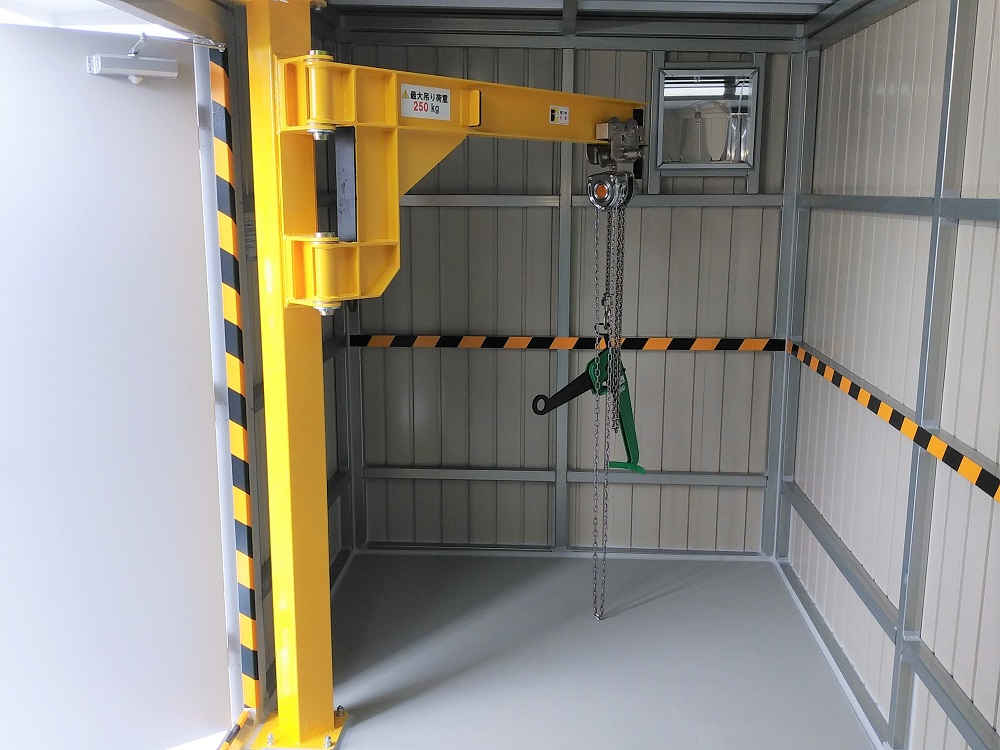

  • FPO-J3型の製品画像
  • FPO-J3型の製品画像

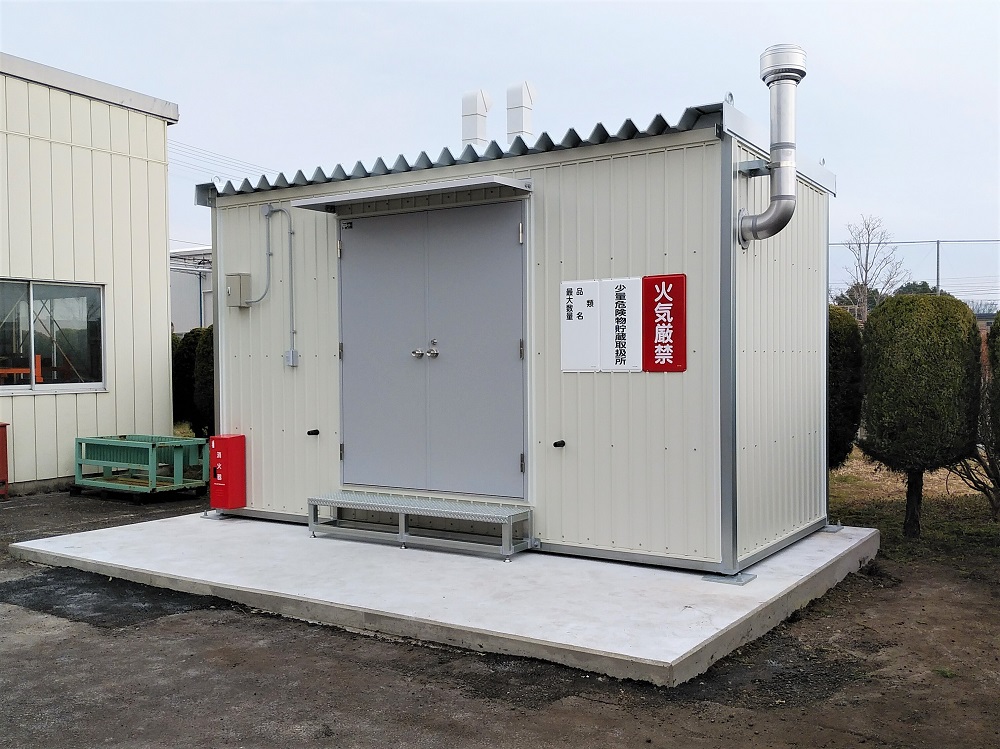

  • FPO-J3型の製品画像
  • FPO-J3型の製品画像

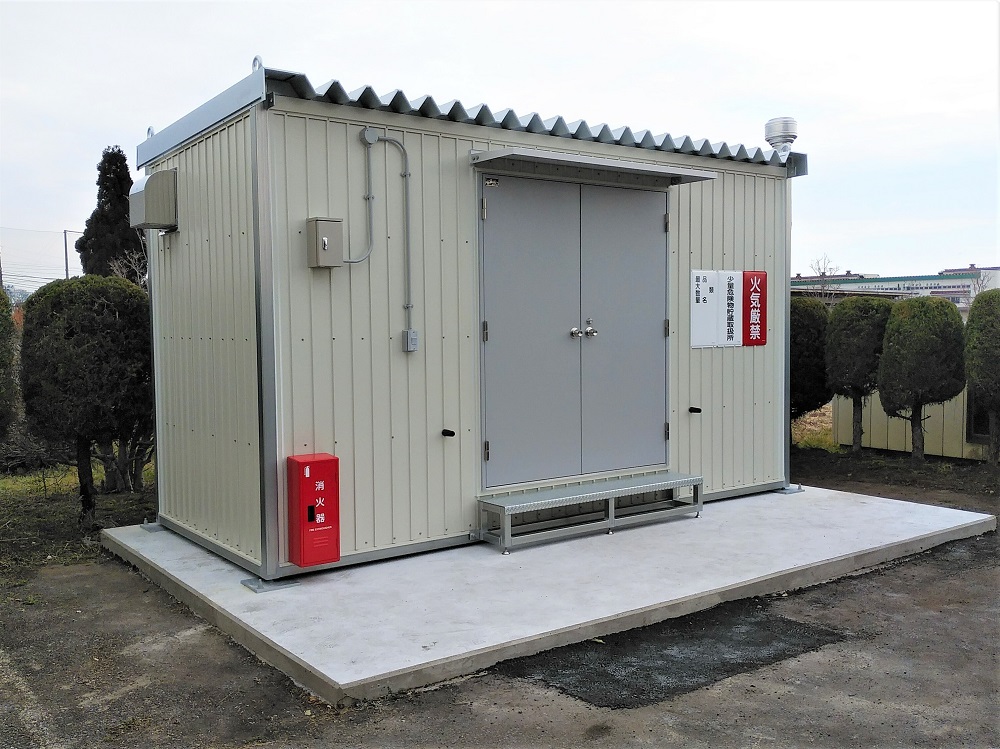

  • FPO-J3型の製品画像

商品説明

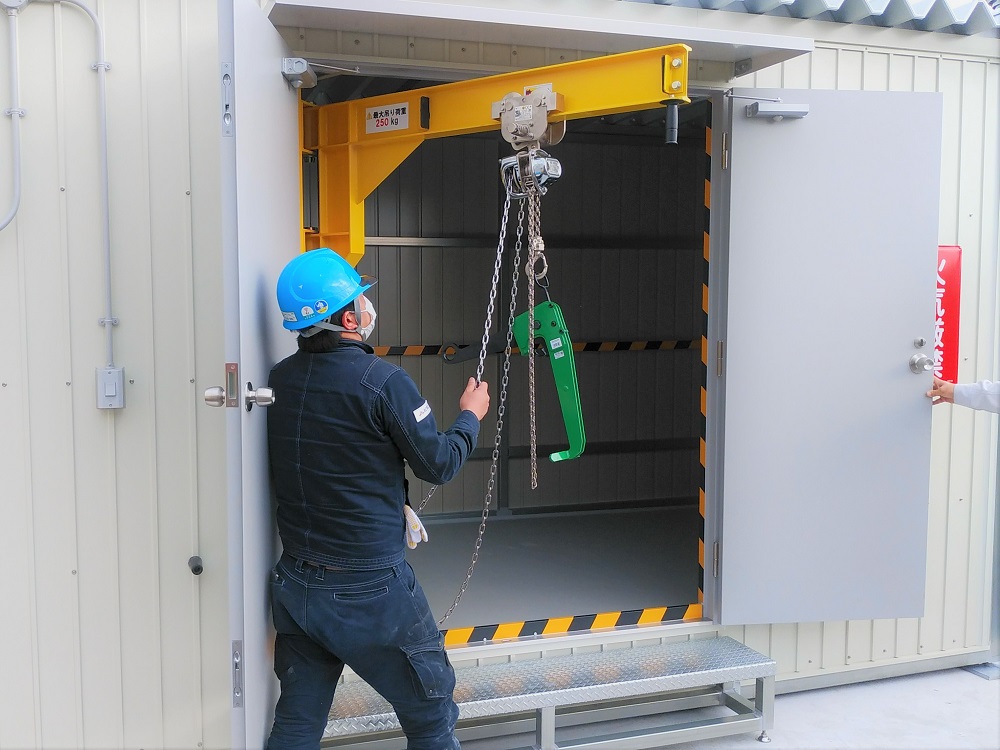

  • ドラム缶の搬入・搬出が簡単に行えるようになります。
  • 重くて危険を伴った、ドラム缶の搬入・搬出が安全に出し入れできるようになります。

指定数量の倍数が1/5倍以上、1倍未満(貯蔵及び取り扱う危険物の合計)に対応。

火災予防条例適合タイプ。

防爆型チェーンブロック付のジブクレーンを内蔵し、主にドラム缶に入った第二石油類、第三石油類の危険物に対応。

2坪、3坪の2タイプがあり、それぞれ2坪⇒ドラム缶10本、3坪⇒ドラム缶16本が収納可能である。

平成26年12月「危険物貯蔵庫の床構造体の製造方法」を取得。弊社、鉄筋コンクリート製床構造の製造方法が特許を取得いたしました。平成29年6月「危険物貯蔵庫」(ジブクレーン付危険物庫)を取得。弊社、ジブクレーン内蔵型危険物庫が特許を取得いたしました。

※1坪タイプにつきましては、スペース上、ジブクレーンが設置出来ない為、製作しておりません。

  • 本体仕様
  • 参考図面

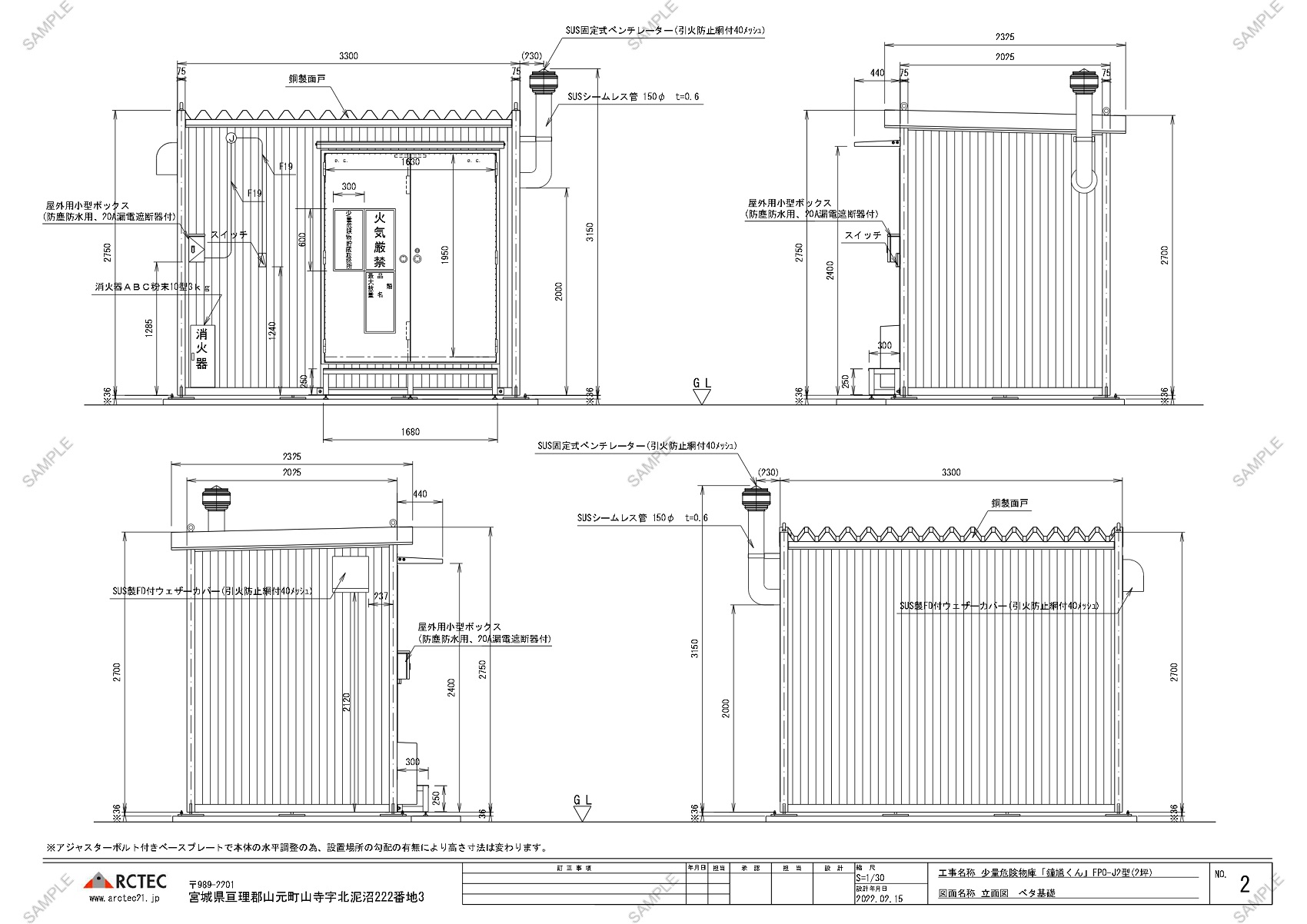

    FPO-J2型
  • 参考図面

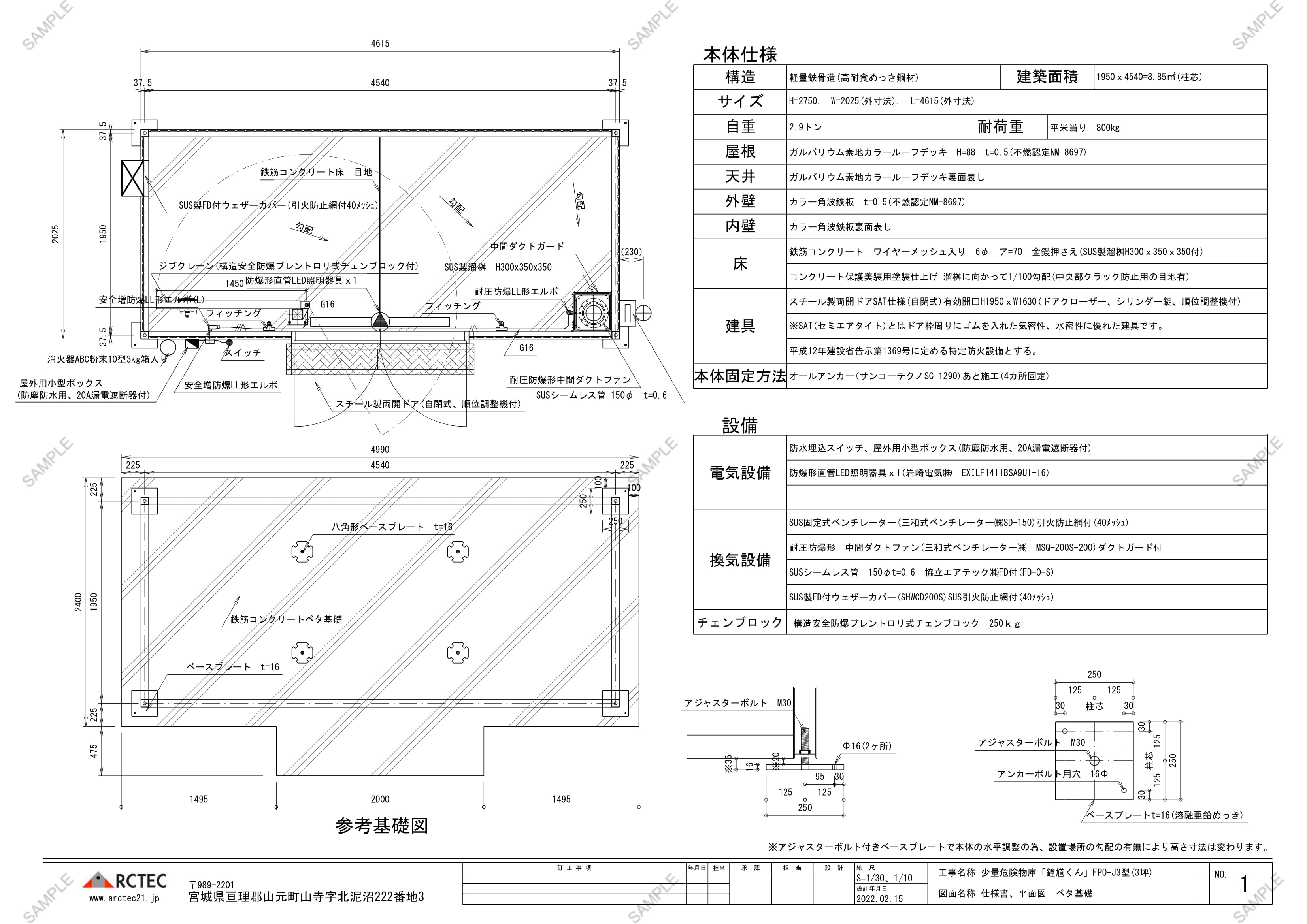

    FPO-J3型
  • こだわりの設備
タイプ 2坪 3坪
規格・品番 FPO-J2型 FPO-J3型
構造 軽量鉄骨造(高耐食性めっき鋼材、主要部t=3.2mmZAM
建築面積(柱芯) 1950×3060:5.97㎡ 1950×4540:8.85㎡
サイズ(外寸) H2750×w2025×L3135 H2750×w2025×L4615
自重 2.1トン 2.7トン
耐荷重 800kg/㎡
屋根 ガルバリウム鋼鈑t=0.5 ルーフデッキH88(不燃認定NM-8697)
外壁 カラー角波鉄鈑t=0.5(不燃認定NM-8697)
内壁 同上表し
天井 ガルバリウム鋼鈑ルーフデッキ表し
鉄筋コンクリートt=50 金鏝仕上(工場打設)
ガルバーキーストンt=0.8下地 ワイヤーメッシュ6φ入り  溜桝に向かって1/100勾配
建具 スチール製セミエアタイトドア(ドアクローザー、シリンダー錠付、自閉式)
平成12年建設省告示第1369号に定める特定防火設備
電気設備 防爆形直管LED照明器具
スチール製スイッチボックス・スチール製ブレーカーボックス(20A漏電ブレーカー付)
チェンブロック 構造安全防爆プレントロリ式チェーンブロック
換気設備 SUS製回転式ベンチレーター(SUS引火防止網付)
標準基礎 70×700×700㎜の鉄筋コンクリート板とD24×L500の杭による基礎工事
消防設備 消火器・消火器ボックス・標識(3枚セット)取付け含む
溜桝 SUS製溜桝(H300×350×350)
その他の設備 踏み段(めっき鋼材)・庇(SUS材へ焼付塗装)・アジャスターボルト付きベースプレート(溶融亜鉛めっき)
その他の部品 外装材用ビスは全てSUS製、ボルト類・プレート等は全て溶融亜鉛めっき品
オプション
or
変更可能
SUS製固定式ベンチレーター(SUS引火防止網付)
SUS製FD付きウエザーカバー(SUS引火防止網付)
FD有耐圧防爆形中間ダクトファン(FULL装備)

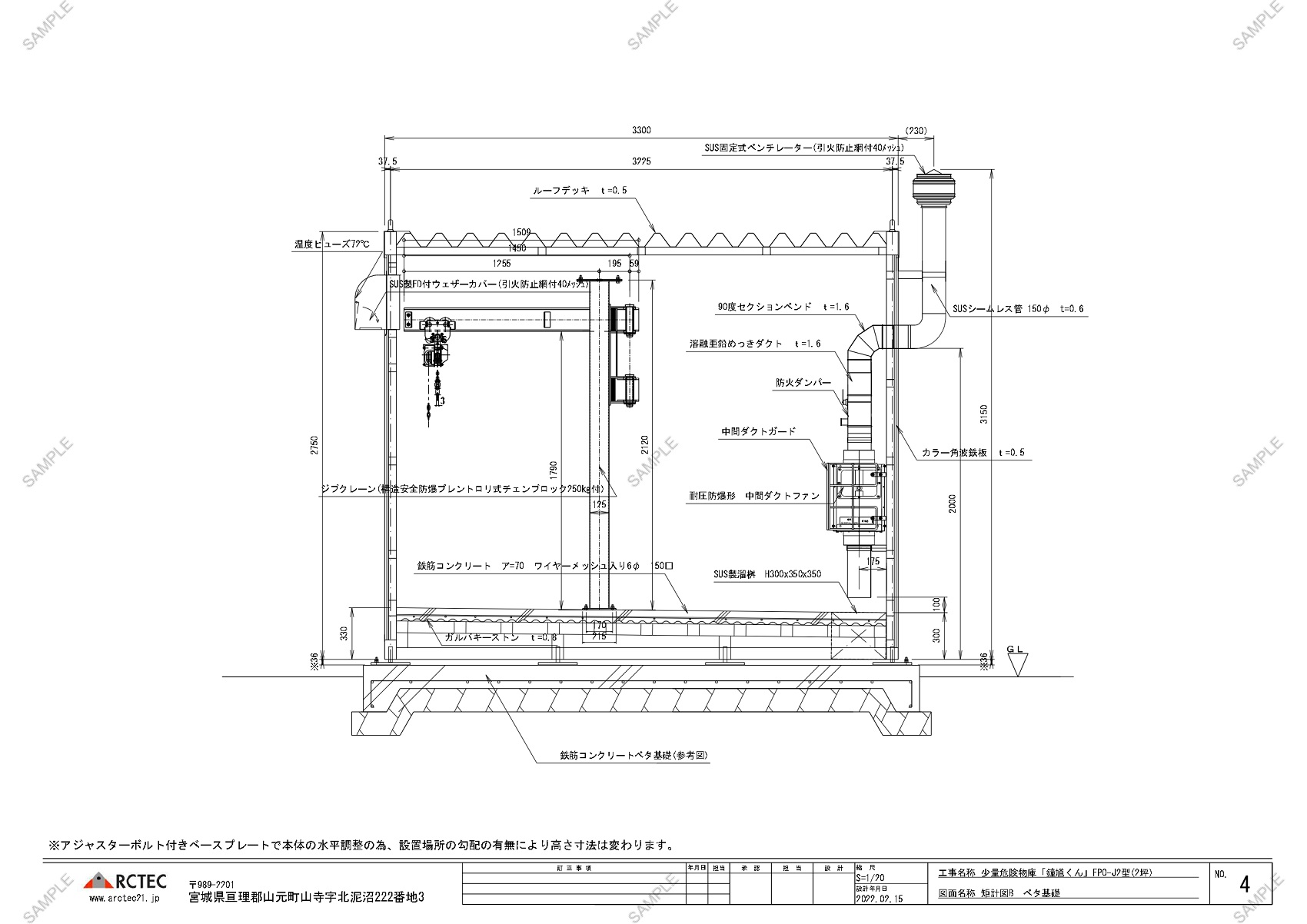

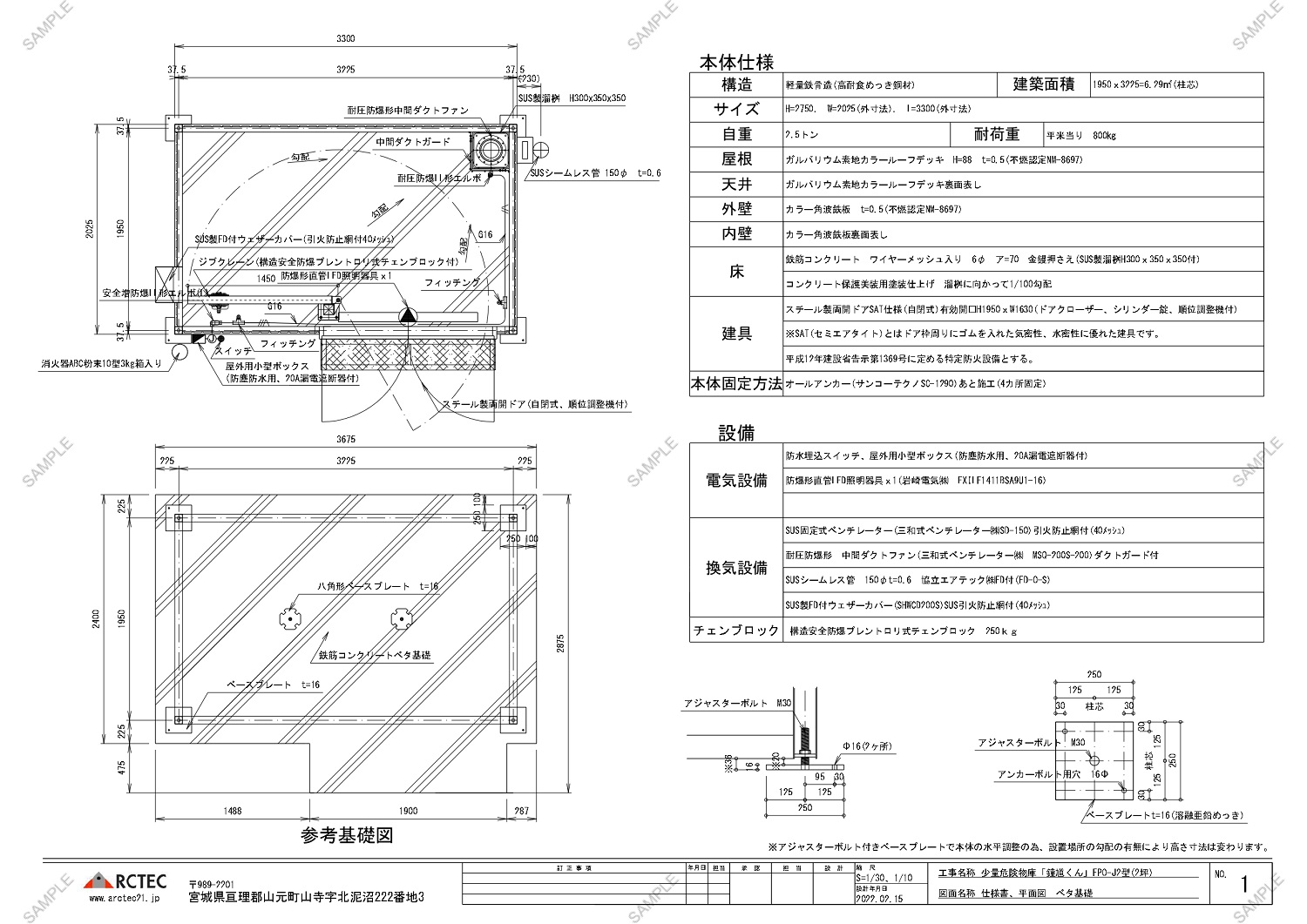

  • 図面1
  • 図面2

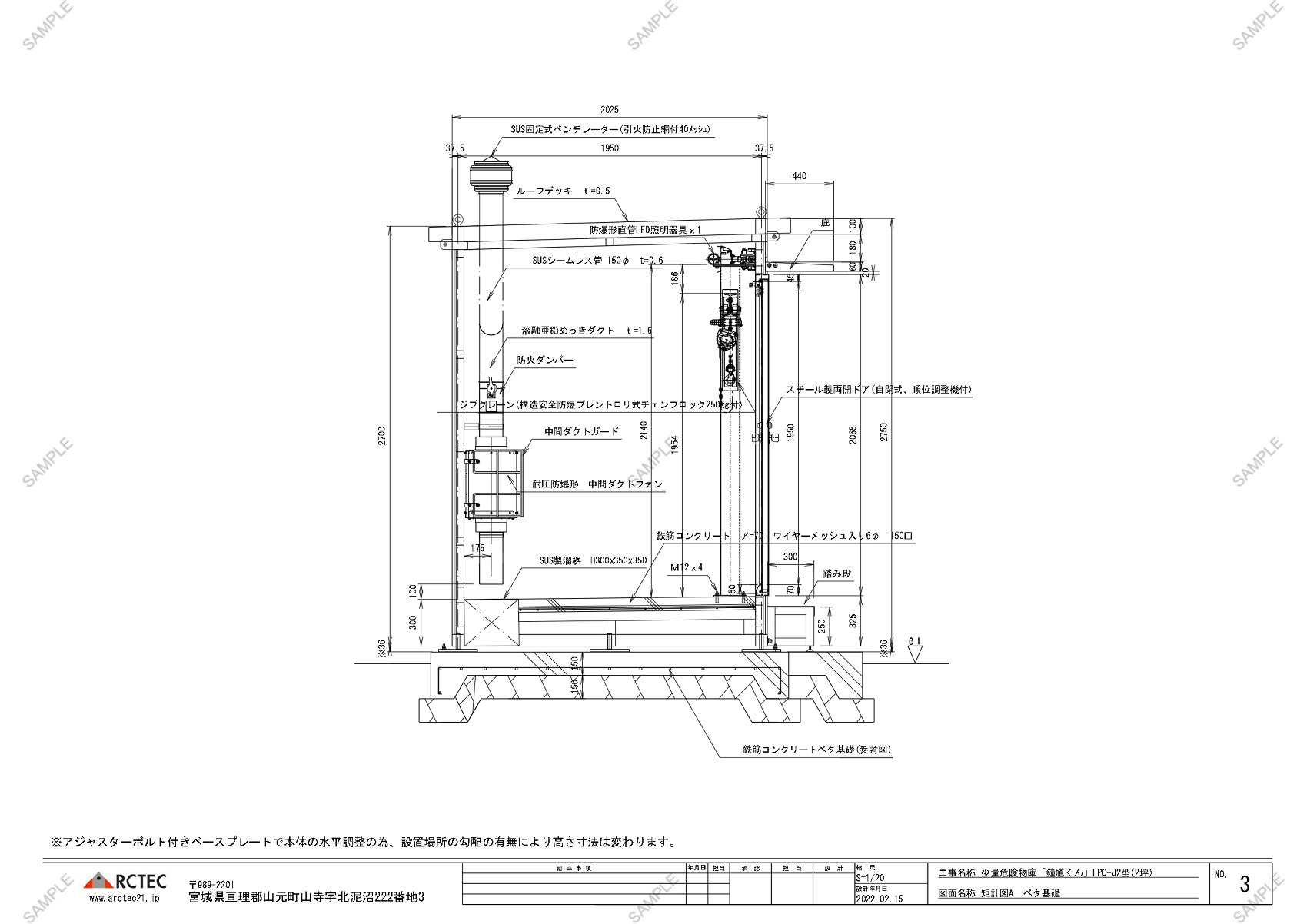

  • 図面3
  • 図面4

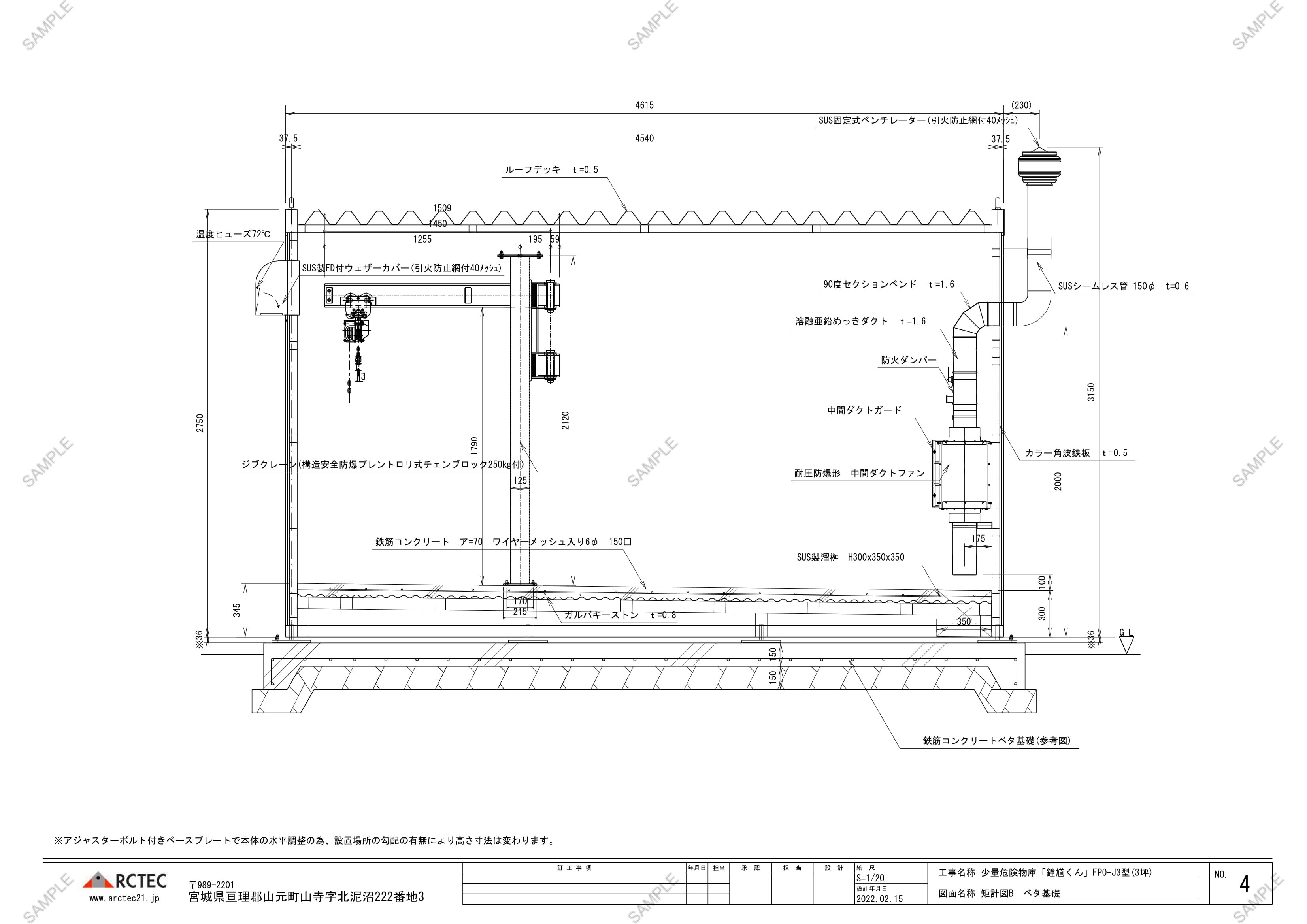

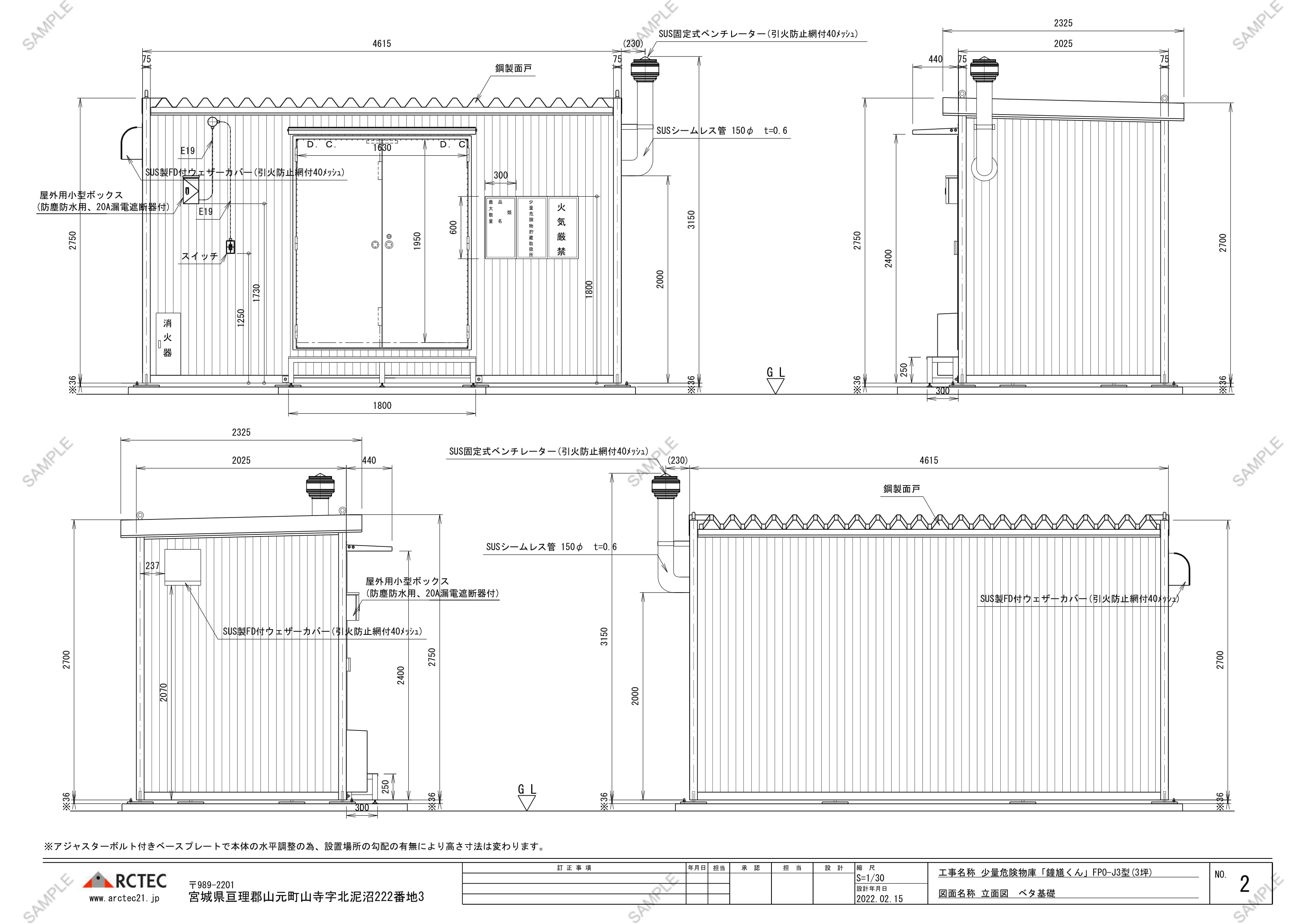

  • 図面1

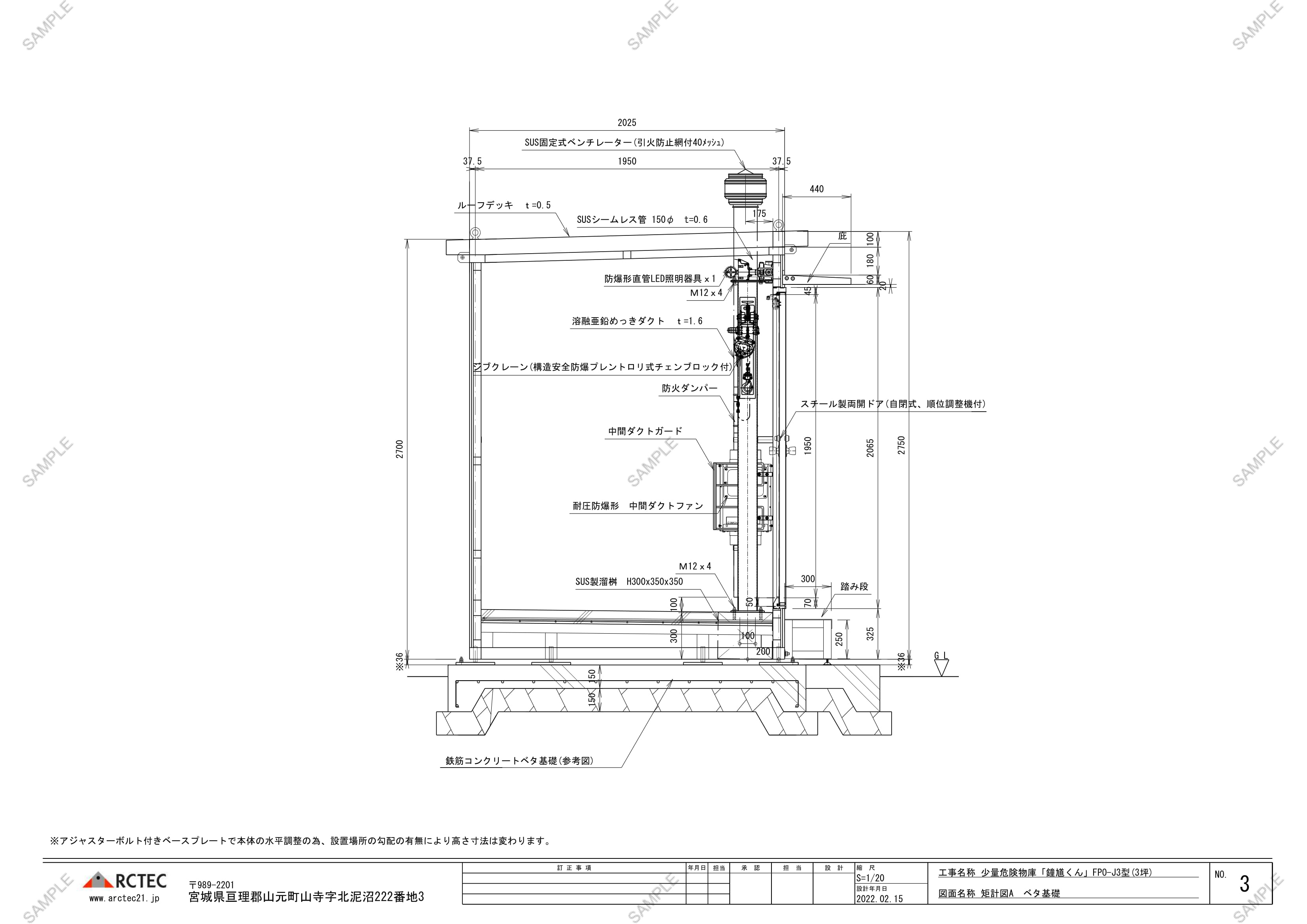

  • 図面2
  • 図面3
  • 図面4

危険物庫の部位の写真を掲載しています。図面から読み取れない各種仕様をご確認ください。

溜桝へ向かって1/100勾配

  • 溜桝に向かって1/100の三次元的な勾配を設けることで、ピットを用いずに漏れ出た危険物を溜桝に集めます。
  • 重く低い重心設計のため、強風や地震の際にも転倒しない特徴があります。
  • 縞鋼板では錆びやすく、地震時に危険物容器の滑りによる二次災害を考慮した結果、鉄筋コンクリートの床の設計・開発に成功。平成26年12月26日に特許取得。

ステンレス製溜桝
(H300×350×350)

  • 一般的な鋼製より腐食に強い、SUS304製のオリジナル溜桝を使用しています。
  • 溶剤や水分等での腐食、穴あきを防止し、危険物の漏出を防止します。
設備写真

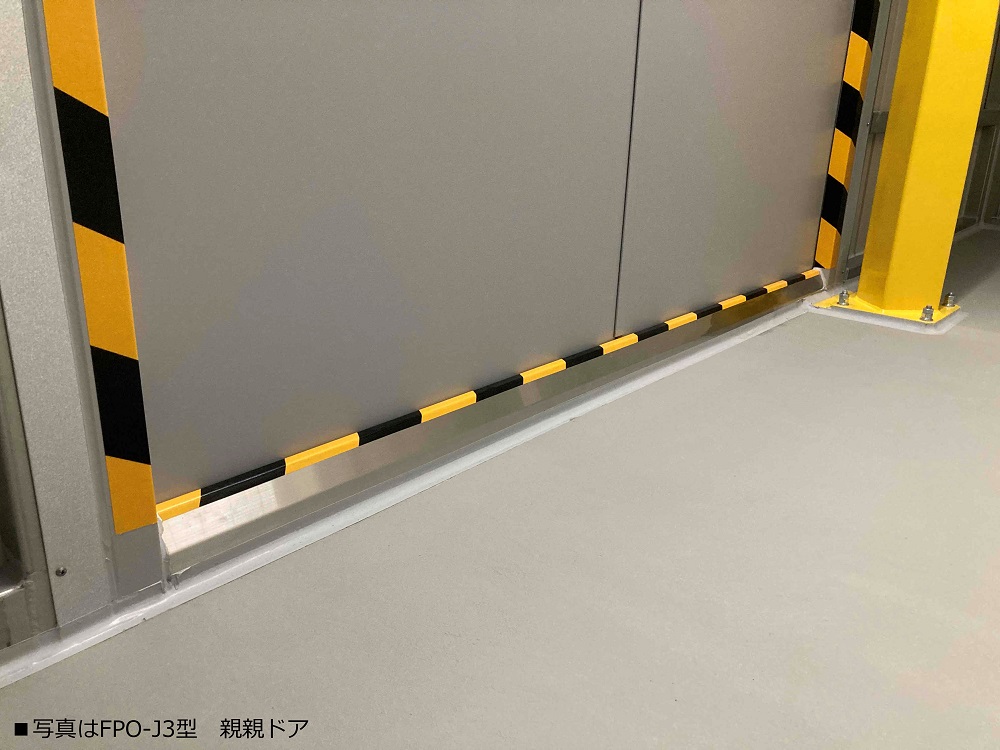

特定防火設備の建具/防油堤機能のある沓摺

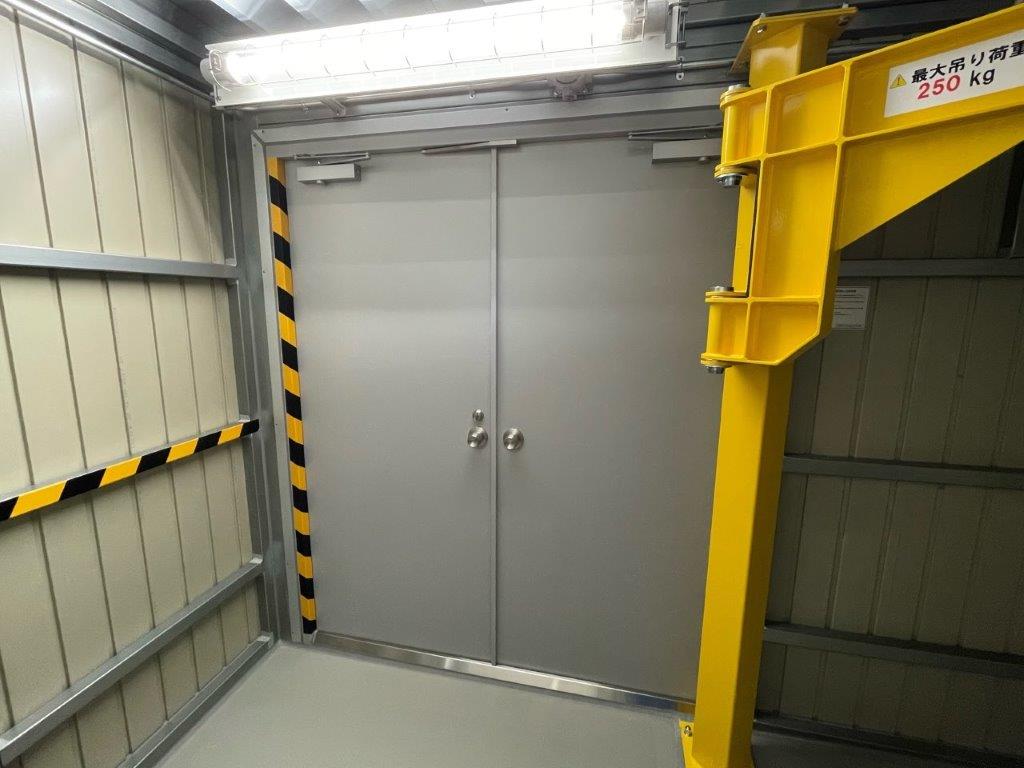

  • ドアは自閉式を採用し、セミ・エアタイト仕様の為、高い気密性・水密性があり、危険物を災害等様々な要因から守ります。
  • 危険物の漏洩を想定し、ドア下部にあるステンレス製の沓摺高さを50㎜程度設けることで、危険物庫外に漏出しないよう防油堤機能を持ち合わせています。
設備写真

オリジナルのステンレス製庇

耐久性を意識してSUS430を採用し、仕上げに焼付塗装をしています。

設備写真

ステンレス製ウェザーカバー/引火防止網付き

  • 給気口の錆対策として、SUS304製のウェザーカバーに、モリブデンとニッケル含有量が多いSUS316製の引火防止網(40メッシュ)を採用しています。某原子力発電所への納品時、塩害対策としてSUS316のご要望をいただいて以来、弊社では標準仕様として採用しています。
  • 72℃で作動する防火ダンパーが標準装備され、火災発生時には外部からの空気の流入を遮断します。
設備写真

回転式/固定式ベンチレーター(排気側)

回転式、固定式共に40メッシュ内蔵のステンレス製ベンチレーターを採用し、雨や風が吹き込みにくい堅牢な構造となっています。

設備写真

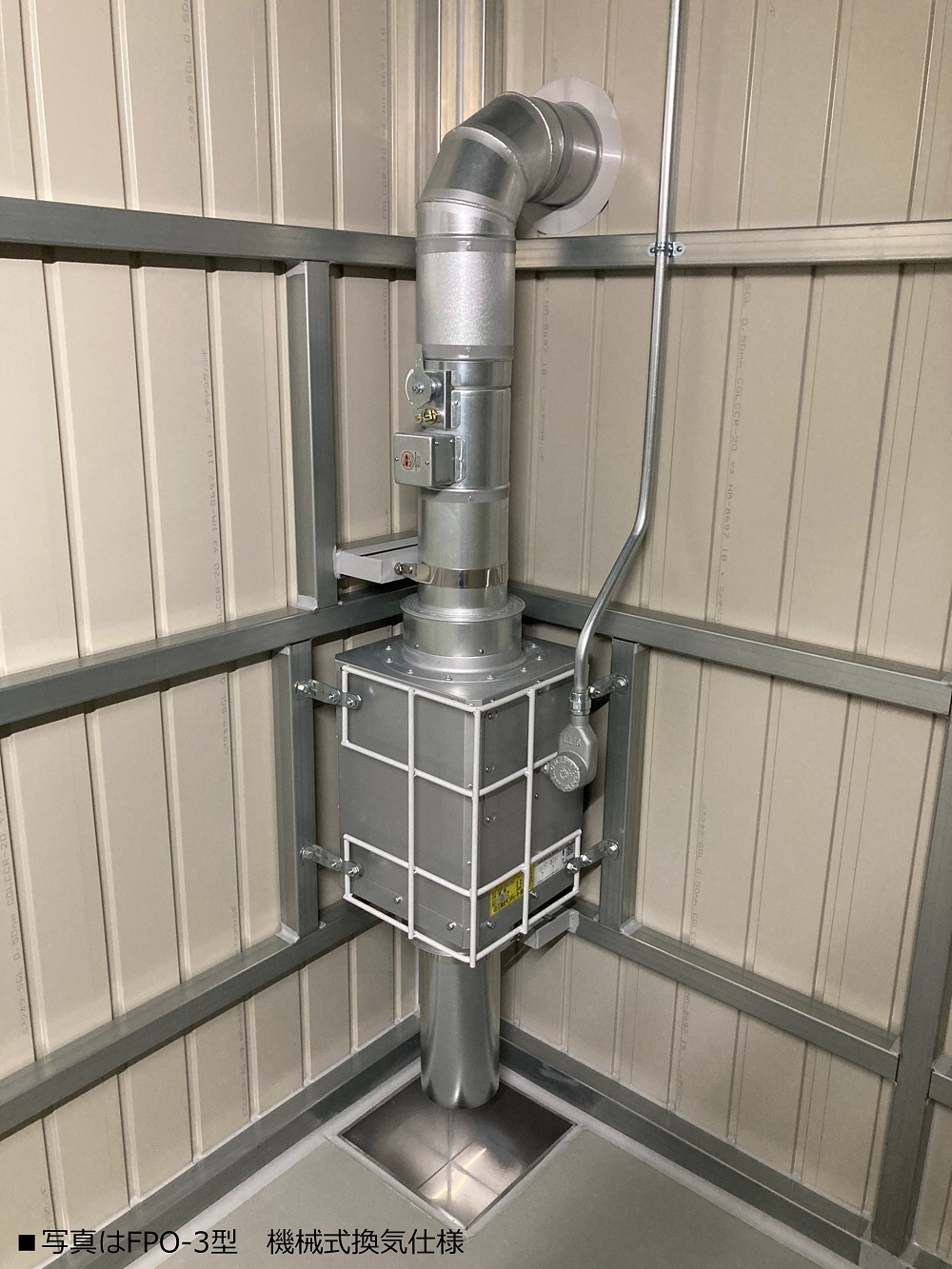

防爆形中間ダクトファン(ダクトガード付属)

  • ガルバリウム綱板製で、耐候性に優れています。
  • アークテックオリジナルのダクトガードを取り付けることにより、ファン筐体の破損、危険物の容器等の破損を抑止し、事故発生の防止となります。
設備写真

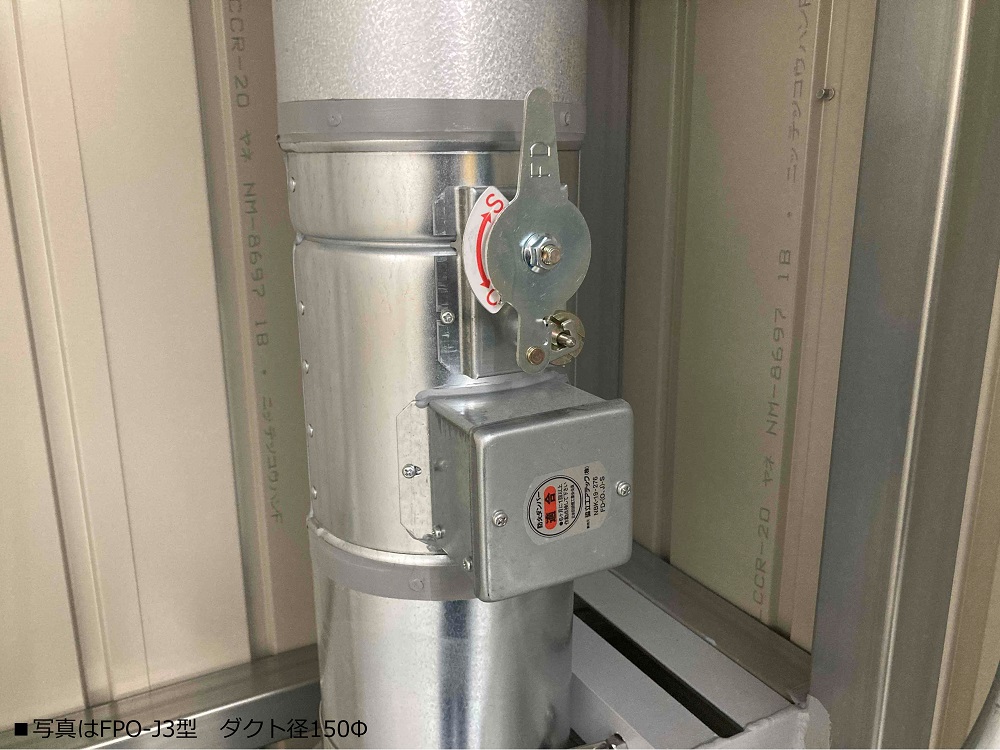

ステンレス製 防火ダンパー

  • SUS304鋼種製を採用し、非常に耐久性のある防火ダンパーです。
  • 引火性ガスや水蒸気でも腐食しにくい、耐久性に優れた製品です。
設備写真

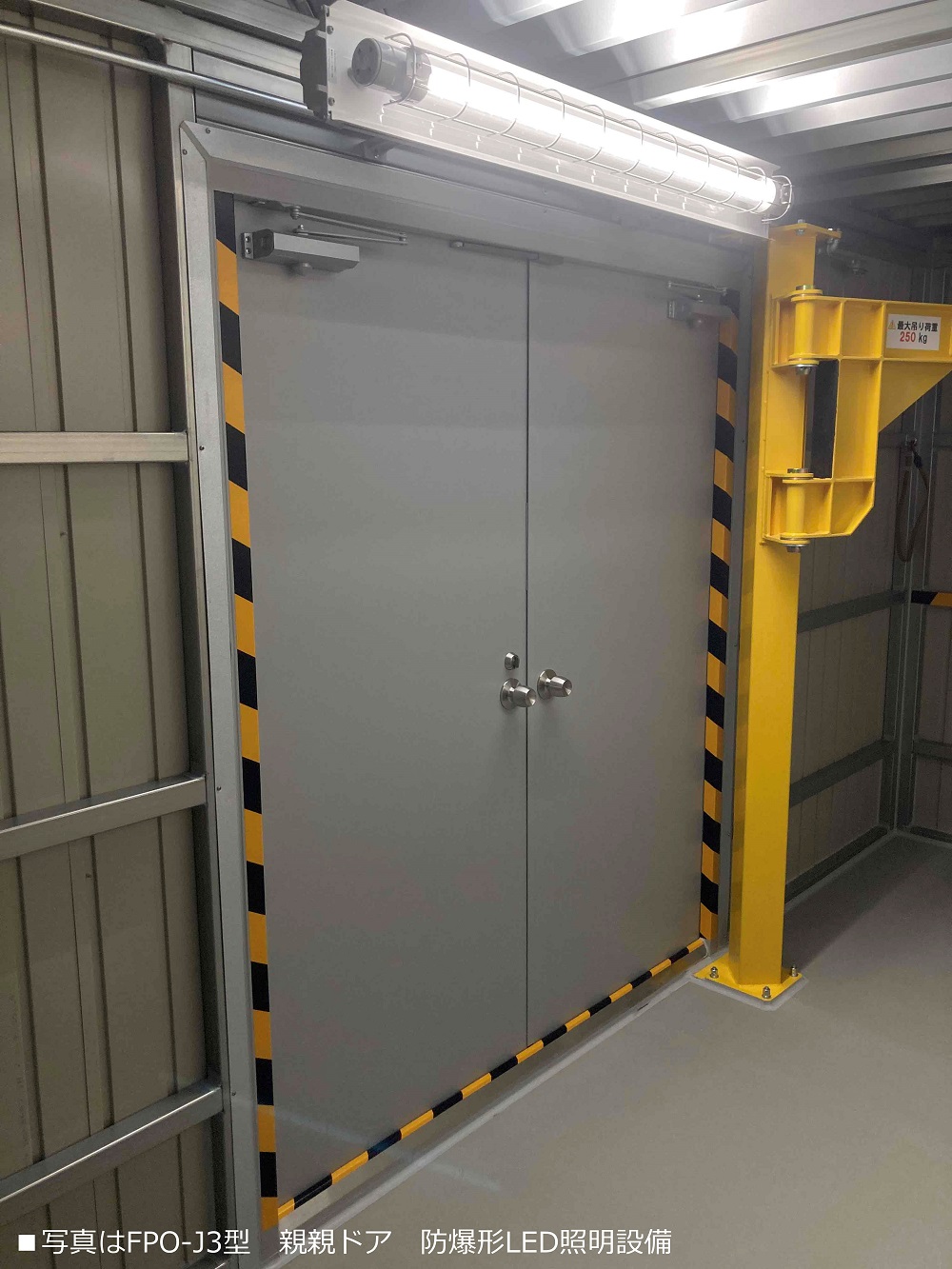

防爆形LED照明設備

明るく省電力なLED照明を標準装備しています。庫内の照度が有る為、危険物の取り出しも安心して作業可能です。

設備写真

ベースプレート(250×250)

アジャスター式のため、設置作業時に回転させてレベル調整を可能にしています。対角するプレート位置で50㎜程度の高低差まで対応可能です。
溶融亜鉛めっきを施し、錆の発生を抑止させ、危険物庫を足元から支えます。 打ち込み式アンカーはステンレス製を採用し、ジンクハット(亜鉛製の防錆カバー)が付属の為、固着や錆によるアンカーの破断を防止しています。

設備写真
