よくあるご質問

価格・販売方法・取引について (2)

マイページにご登録の上、マイページ内のチャットサービスよりご依頼ください。

型式ごとの資料をご準備しています。



条件によっては直接のお取引き、または各販売店・代理店をご紹介させていただいております。

お取引きのある業種や商社様などから販売店を確認いたします。ご地域の既存のお取引先を商流としてご案内する場合もございます。ご相談お待ちしております。

※建設工事として請け負うためには、原則的に建設業の許可を受けなければなりません。「軽微な建設工事」など不要な場合もあり、請負代金にも注意が必要です。

危険物庫の設備・仕様について (10)

オリジナルの温度管理システムと、防爆対応冷却設備の『鐘馗くんTHS型-COOL』をご案内いたします。

夏場の危険物庫の温度を15℃~25℃で管理を可能にする冷専危険物貯蔵庫です。
新製品としての機密情報もございますので、詳しくはマイページ内のチャットサービスよりご依頼ください。

地域によっても積雪条件が違いますので、耐力性能作成依頼書にて計算いたします。
※万が一、危険物庫内で爆発が起きた際、天井を設けない放爆構造の妨げとなります。

都度、雪下ろしを行ってください。
※設置地域により条件が異なりますので、保証する事ではございません。



計算をご希望のお客様は下記情報をお教えください。

<①申請地住所、②都市計画区域の有無、③垂直積雪荷重、④基準風速、⑤海岸からの距離>

※住所は番地まで必須項目です。

例示仕様とし、建設省告示第1399号の基準を満たしているため必要ございません。
詳しくはマイページ登録後にお役立ちページより関係資料をダウンロードしてご確認ください。

屋外1坪タイプで、約260L。

屋内1坪タイプで、約250L。

屋外2坪タイプで、約370L。

屋内2坪タイプで、約370L。

屋外3坪タイプで、約455L。

※溜枡にたまった危険物は、随時汲み上げてください。

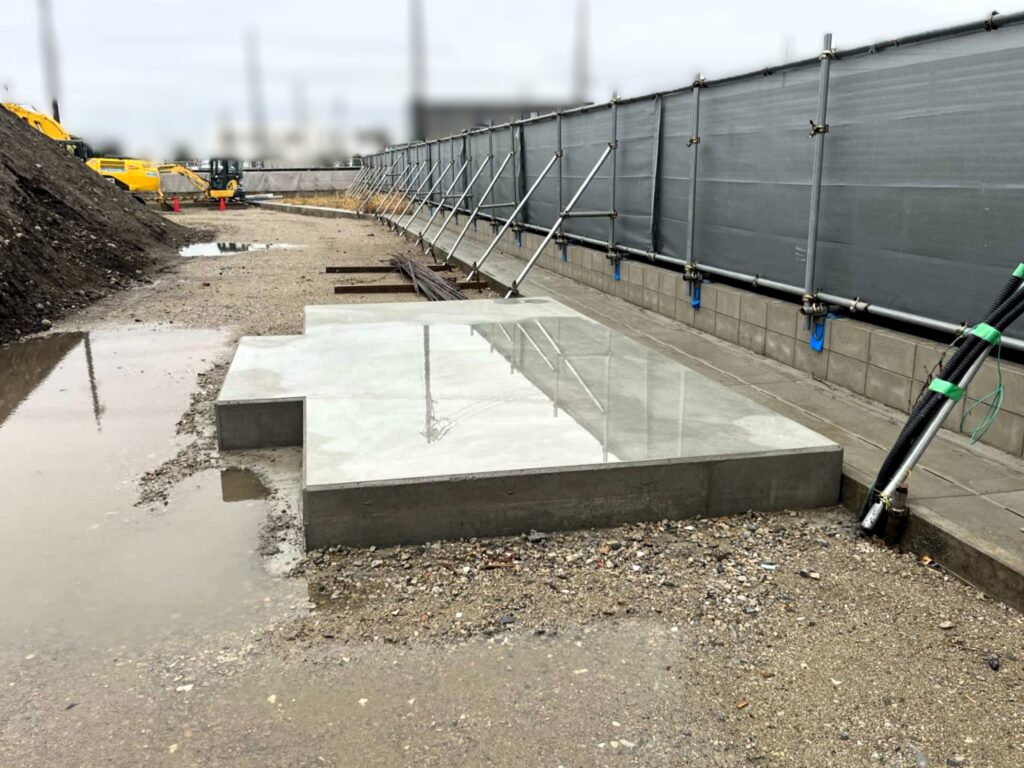

基礎設計は、現地の実情に応じて別途設計をお願いします。

ご登録したマイページより、屋外用危険物庫の参考基礎寸法図がPDFでダウンロード可能です。

また、出入り口に設けている踏み台は、危険物庫本体に固定します。

※基礎レベルにより、踏み台部分の基礎も必要になることがございます。

工場で生産する際に、打設作業を行います。

納品時にはすでに仕上がった状態です。

危険物等が浸透しない構造を意識した構造に設計しています。

また、液状の危険物が流出した際の拡大範囲を最小化するとともに、回収等の措置を容易にする貯留桝に向かって1/100水勾配を設計しています。

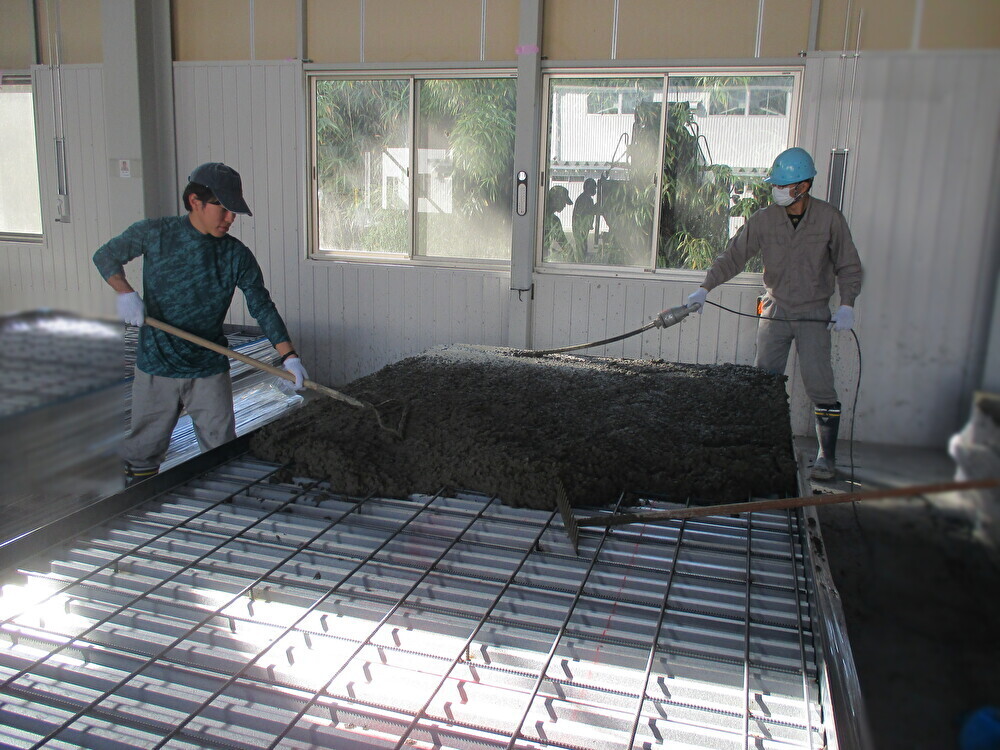

■有限会社アークテック 自社工場にて打設作業中

屋外用危険物庫は完成したユニット式となっており、サイズ変更は出来かねます。

屋内用危険物庫はノックダウン式を採用し、変更可した実績もございます。

ご案内可能な換気設備能力的に、約0.5~2坪程度の大きさまでが製作可能寸法となります。

ご希望に添えない場合もございますが、一度ご相談ください。

鐘馗くんは、錆に強い材料にこだわって製作しています。

本体構造材は高耐食性めっき鋼材を採用し、ビス類はステンレス製を使用し、耐候性 、耐久性を強化しています。屋外用危険物庫は床がコンクリート製のため、錆による腐食穴の心配もございません。

オプションとして、床裏下部への錆止め塗装をご用意可能です。

参考図面であれば、各製品ページ内の中段付近に【参考図面】のタブがございます。JPEG画像となりますがご使用ください。

正式な製作図面は、マイページにご登録後、マイページ内のお役立ちページ内からPDFでダウンロードが可能です。機械換気仕様、自然換気仕様、基礎コンクリート板、参考ベタ基礎図など実情に合わせてご都合に合うものをご使用ください。

●弊社の危険物庫は「危険物取扱所」としても使用可能です。
※危険物取扱所とは、危険物の製造に携わらないことを前提として、指定数量以上の危険物を取扱うことを目的として建設された施設です。


●弊社の危険物庫は高い密閉性により水の侵入や危険物の漏洩を防ぎ、庫内での有機溶剤を取扱う際に必要な局所排気装置等、換気設備の設置にも適しています。


●壁、床、柱、梁は1時間耐火、屋根は30分耐火にも対応可能です。(特定危険物庫仕様)

●内部の様子を確認可能な特定防火設備に該当した耐熱強化ガラス入り(t=8.0透明)扉への変更も可能です。

危険物庫の設備・仕様【建具】について (4)

①『鐘馗(しょうき)くん』全シリーズは、標準で自閉式特定防火設備(開けたら自動で閉まる)を設定しております。ドア全開時には、外壁へ干渉しないように戸当たりゴムを設けておりますが、ドアストップ機能を設定することはできません。

②主に屋外専用危険物庫の親子(または親親)ドアは、順位調整機構が備わり、子扉から自閉します。

③危険物庫を新規で納品する際、キーは3本付属しています。危険物の出し入れをする以外は施錠をしてください。

屋外型、屋内型ともに変更可能です。ご希望に添えない場合もございますので、詳しくはお問い合わせください。

例示仕様のため、平成12年建設省告示第1369号並びに第1360号に適合し、基準を満たしているため必要ございません。

詳しくはマイページ登録後にお役立ちページより関係資料をダウンロードして下さい。

申し訳ございませんが、弊社ではシャッター建具は対応しておりません。

防火シャッターや自閉式を要求されるかと思いますので、事前に消防へもご確認ください。

危険物庫の設備・仕様【換気設備】について (2)

延長可能です。専用のブラケットで固定することで安定させます。お気軽にご相談ください。

可能ですが、消防への確認も必要になります。一度ご希望の配置をご相談ください。

危険物庫の設備・仕様【照明・電材】について (6)

特定防火設備ドアは自閉式とし、採光窓も設けておりませんので危険物庫内は照明が無いと安全な作業の支障となります。省くことも可能な場合もございますが、管轄の消防署へご確認ください。

屋外用、屋内用共に照明設備用のスイッチはありますが、機械換気中間ダクトファンについてはブレーカー直結のため24時間運転となります。

防爆型インターロックコンセントをご用意可能です。(別途費用発生します)

危険物庫の内部の電気設備は防爆仕様が求められるかと思いますので、設置される機械等が問題ないか管轄の消防署へもご確認ください。

■写真はFSA型です。

弊社ではご案内しておりません。恐れ入りますが、専門の設備業者様などへご相談ください。

屋内用のFPI型については、天井部にお取付け用の下地鉄板(本体躯体鉄骨の場合もあり)をご用意しております。詳細はお問い合わせください。

弊社では行っておりません。恐れ入りますが、専門の設備業者様などへご相談ください。

電気接続は、単相2線式、100V20Aで接続お願いします。

■画像はFPI型のブレーカーボックス

■画像はFPO型のブレーカーボックス

設置場所について (3)

鐘馗くん屋外型の土台四隅に、伸縮式のベースプレートがセットしてあり、最大で高さ約50mmまで調整が可能です。50mm以上の勾配、高低差がある場合は別途基礎のご用意をお願いします。

また、弊社の基礎コンクリート板仕様の場合は2枚重ねで対応出来る場合もございますが、詳しくはお問い合わせください。

FPO型(少量危険物庫)の工場内及び軒下への設置は可能です。

ただし、ユニックトラックや、お客様手配のラフタークレーン、フォークリフト等重機で荷降ろしが可能で、搬入口から設置場所まで移動できるスペースが十分にあることが求められます。また、建屋外へ排気するダクト空調工事が別途必要です。弊社及び管轄の消防署へもご相談ください。

FSA型(危険物貯蔵庫)の工場内及び軒下への設置は消防法上認められておりません。

指定数量以上の危険物は、貯蔵所(車両に固定されたタンクにおいて危険物を貯蔵し、又は取り扱う貯蔵所(以下「移動タンク貯蔵所」という。)を含む。以下同じ。)以外の場所でこれを貯蔵し、又は製造所、貯蔵所及び取扱所以外の場所でこれを取り扱いできません。

貯蔵する危険物について (8)

プロパンガスは消防法における危険物には該当しませんので貯蔵は不可となります。

危険物第1類から第6類まで貯蔵可能です。第4類以外の実績もございます。

貯蔵物により、消防指導に合わせた仕様変更を行っておりますので、管轄の消防署へも仕様についてご相談ください。

●FPO-J2型、FSA-J2型で約10本です。

●FPO-J3型、FSA-J3型で約16本です。

・FPO-1型(約65缶)、FPO-2型(約140缶)、FPO-3型(約225缶)

・FSA-2型(約125缶)、FSA-3型(約225缶)

・FPI-1型(約70缶)、FPI-2型(約170缶)

※1.標準的な市販品サイズを参考に、2段重ねで算出しています。

※2.開口部から溜枡までの通路を確保し、安全面を考慮した配置としています。

同時貯蔵可能な類もありますが、各自治体により異なります。恐れ入りますが管轄の消防署へもご確認ください。

火薬の貯蔵はできません。

火薬庫は火薬取締法にて定められているものとなり、

危険物庫は消防法で定められているもののため、構造等につきまして別物となります。

『鐘馗くん』ジブクレーン内蔵危険物庫をオススメします。

防爆認定の手動式チェーンブロックを標準装備し、安全に出し入れが可能です。

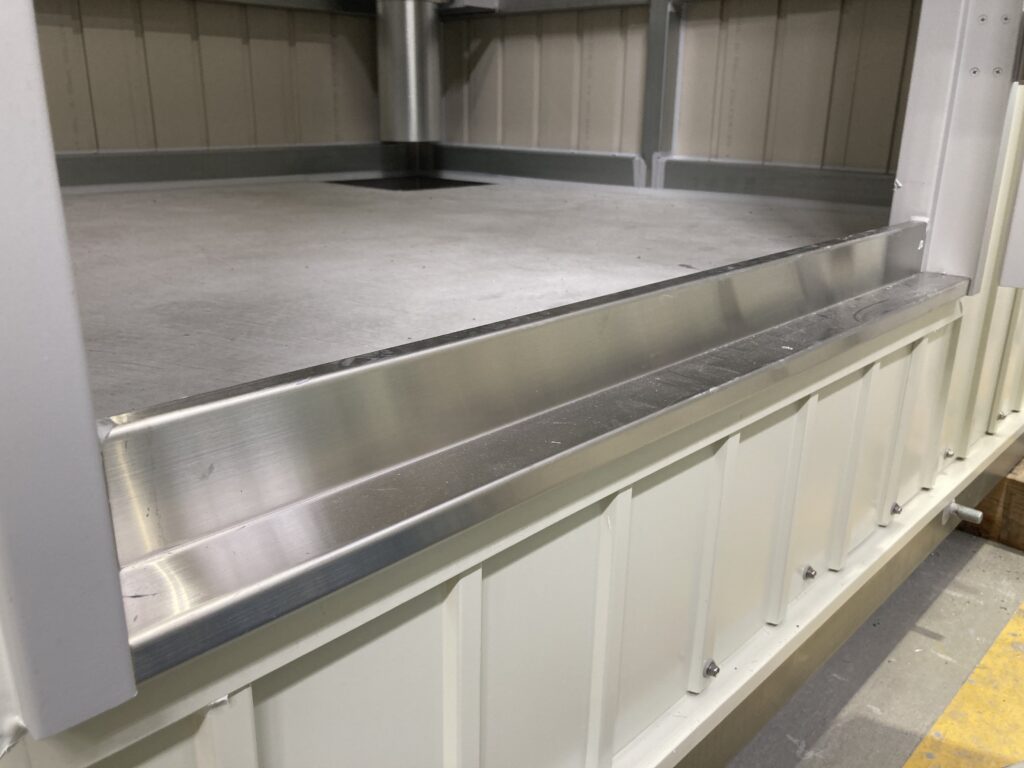

鐘馗くん全シリーズは、特定防火設備の専用建具とし、防油堤を備えた設計としています。

※危険物庫外への漏洩対策として、庫内は1/100水勾配、溜枡、建具沓摺高さを設けています。

※建具沓摺の撤去、変更は出来かねます。

危険物庫内

危険物庫外

実情として、お客様でスロープ等をご準備していただいております。

先にスロープや基礎があると、設置作業出来かねる場合もございます。

また、地面を掘り下げるような設計を行っていた実例もございます。

詳しくはお問合せください。

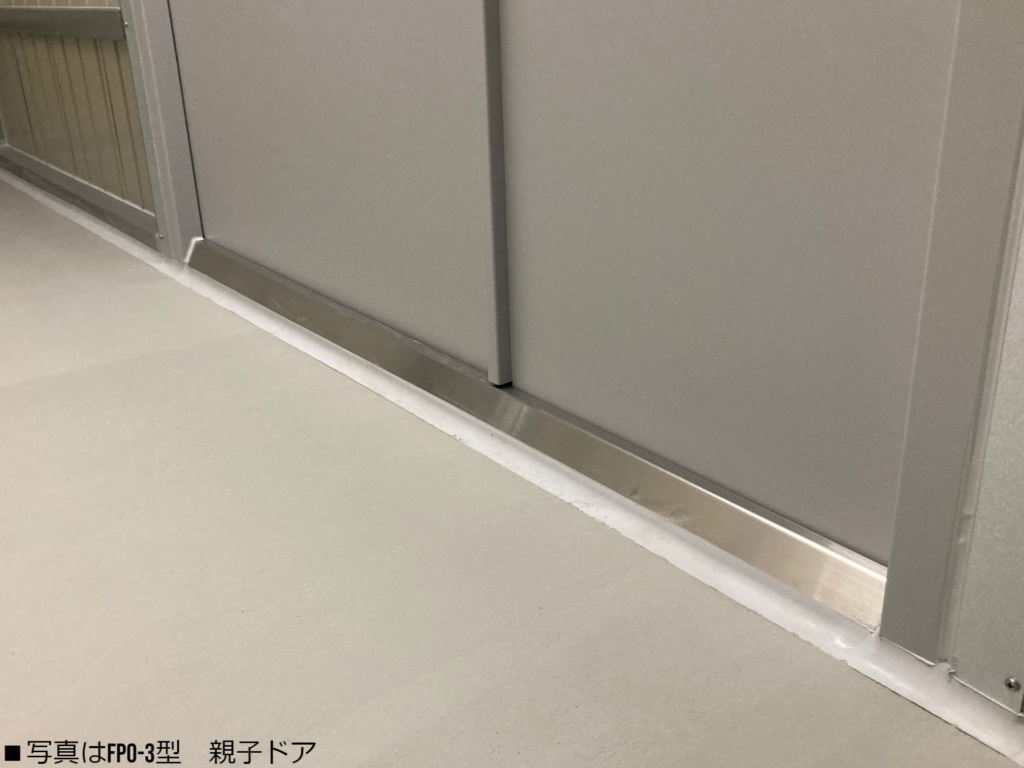

■写真はFPO-3型

■写真はFSA-2型

■写真はFSA-2型

消防や、役所等への関係機関への申請・届出について (3)

恐れ入りますが弊社では行っておりません。本来は、ご使用される企業様で行う事が好ましいかと思います。

恐れ入りますが弊社では行っておりません。お近くの設計会社様や建設会社様へご相談ください。

原則必要になりますので、役所等の各関係機関へご相談ください。

ただし、規模や地域によっては申請の省略が可能な場合もあります。

・鐘馗くん全シリーズは10平米未満です。

・準防火地域、新築工事、複数棟などの10平米以上増築工事は必要になります。

・用途地域によっては設置不可もしくは制限される場合もございますのでご注意ください。

※①社内コンプライアンスなどにより、取得される企業様もございます。各関係機関へ確認し申請を行ってください。

※②建築確認申請をする際は、容易に設置可能な弊社基礎コンクリート板が使用できない場合がございます。別途お客様で基礎工事をお願いします。

鋼製棚について (6)

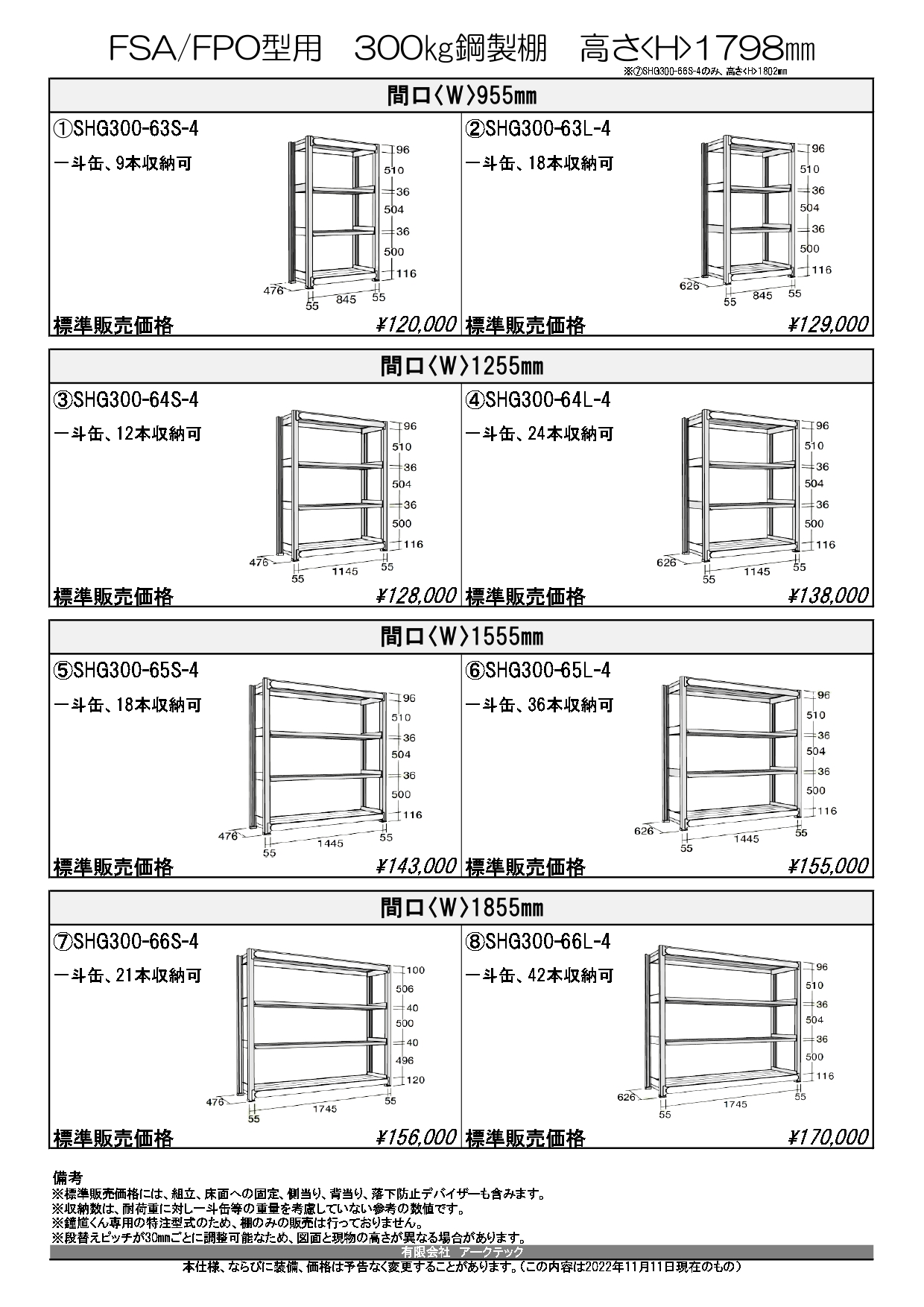

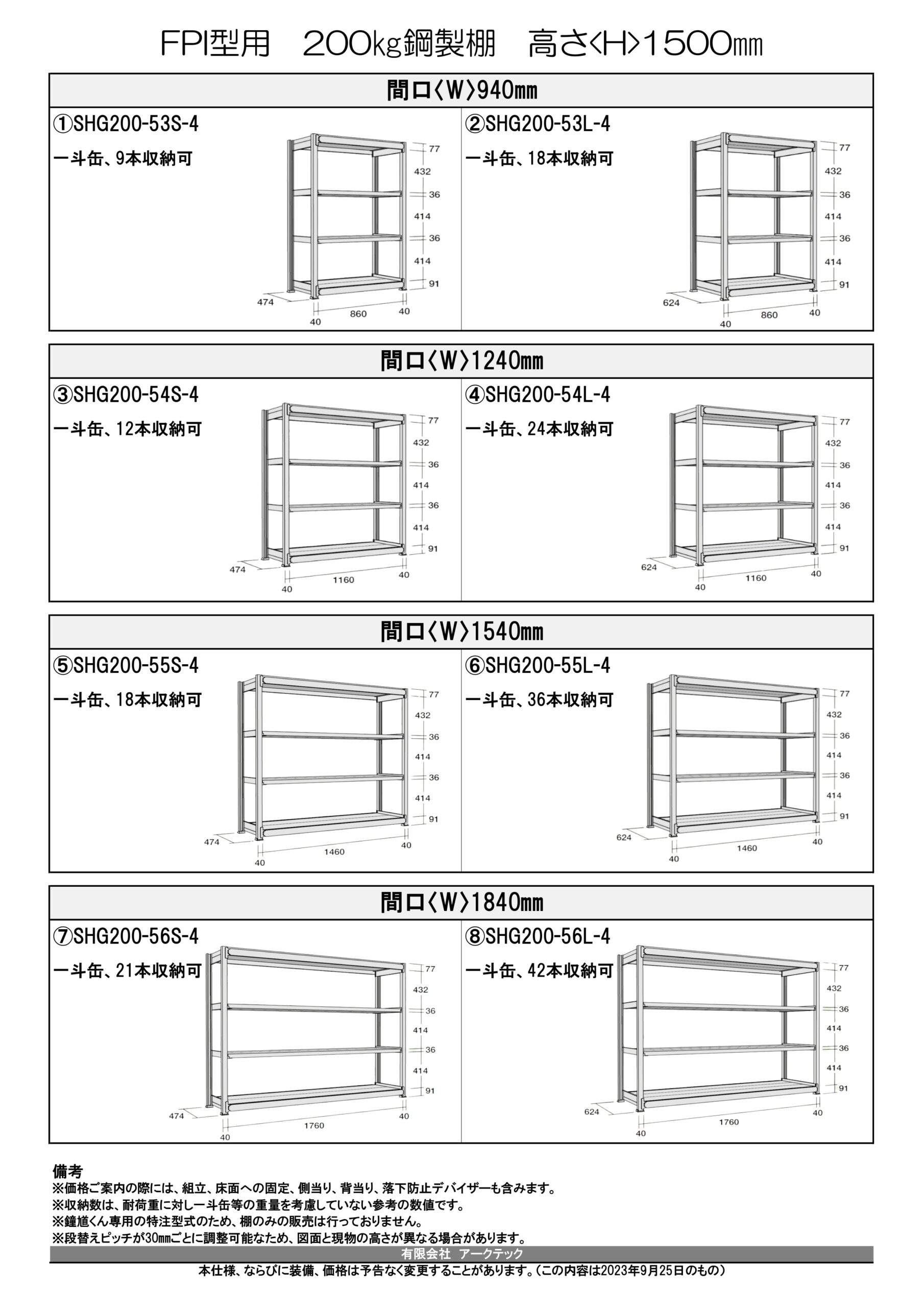

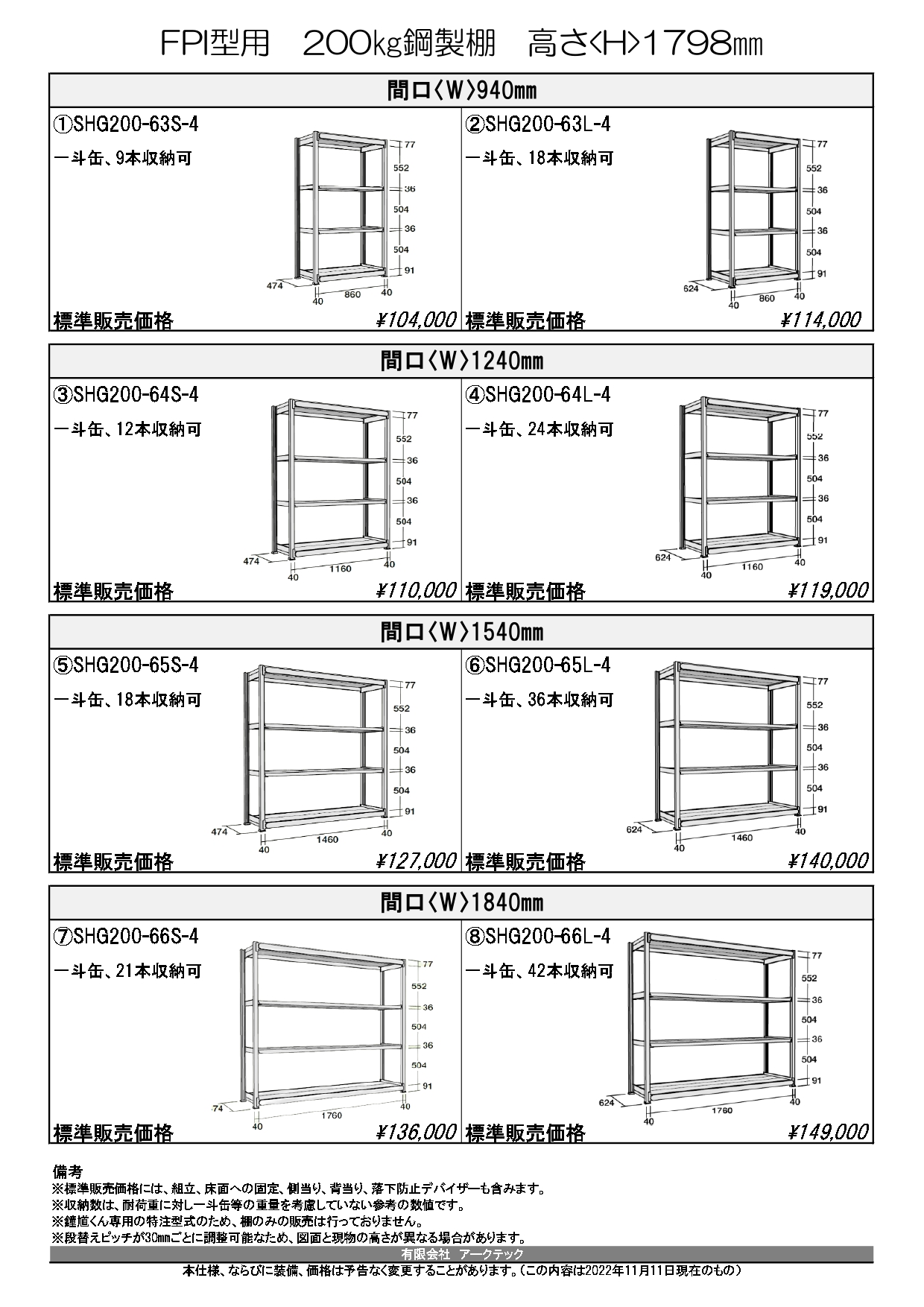

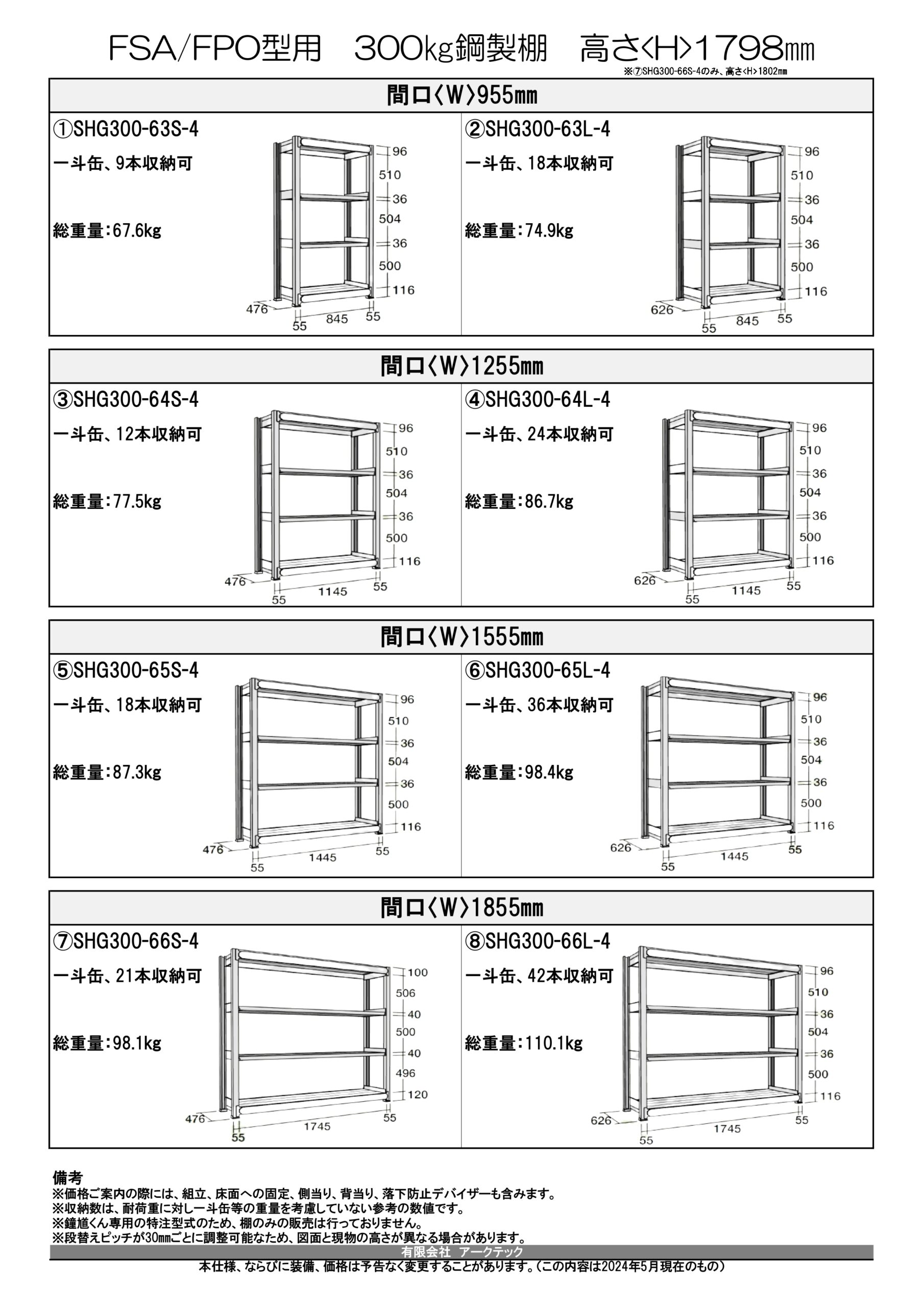

屋外型、屋内型ともにオプションでご準備可能です。ボルトを1本も使用しない完全ボルトレス構造の鋼製物品棚です。各製品ページ内の鋼製棚タブにも詳しい写真がございます。価格表と標準的なレイアウト図をご準備していますので、マイページからお問い合わせください。

回転式の落下防止装置(デバイザー)、背当り、側当り、床面への固定を標準装備としています。デバイザーを上げておき、格納物を出し入れすると時は回転させてデバイザーを降ろします。各製品ページ内の鋼製棚タブにも詳しい写真がございます。

ご依頼頂ければご用意可能です。一度お問い合わせください。

鋼製棚品番ごとの転倒計算書

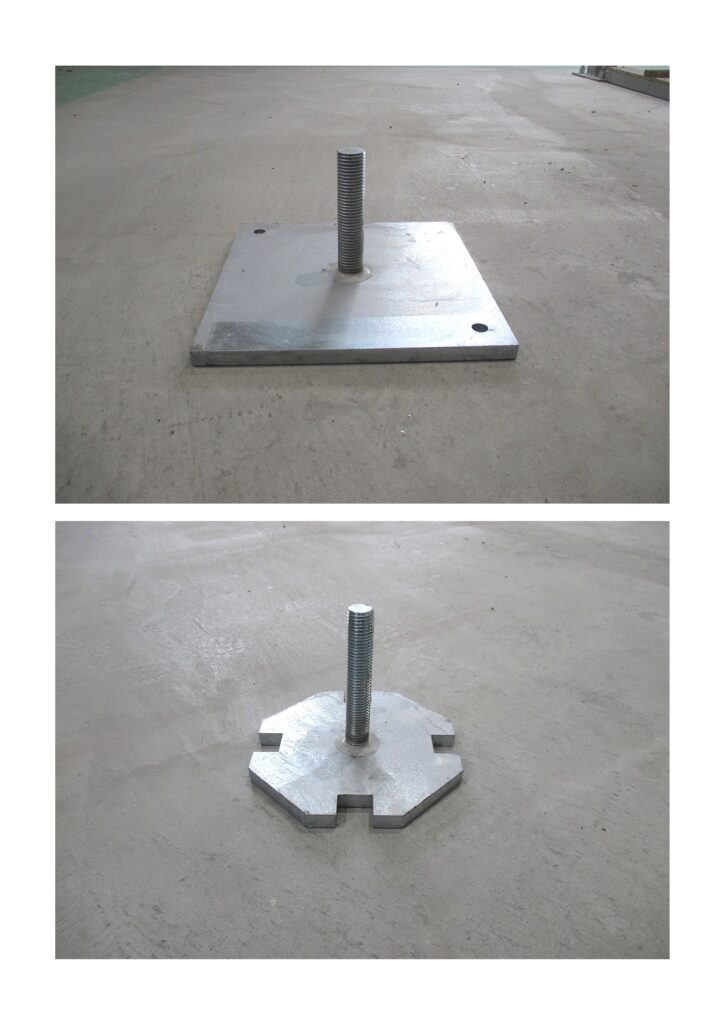

屋外型は、コンクリート床面に専用固定ベースを用いて、あと施工オールアンカーで固定します。

■画像はFSA型の場合の参考写真です。

屋内型は、床鋼材に全ネジボルトを溶接し、専用固定ベースを用いて固定します。

■画像はFPI型の参考写真です。

さらに転倒防止措置として、鋼製棚と危険物庫本体にもアングル金物でビス固定しています。各製品ページ内の鋼製棚タブにも写真がございますのでご参照ください。

■画像はFPI型の参考写真です。

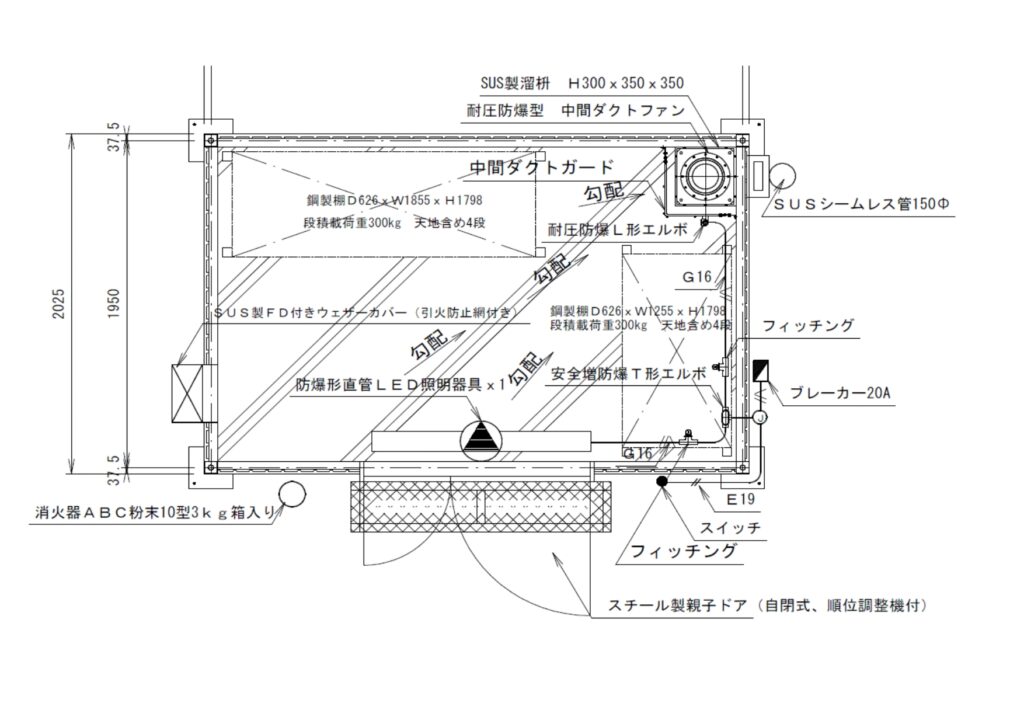

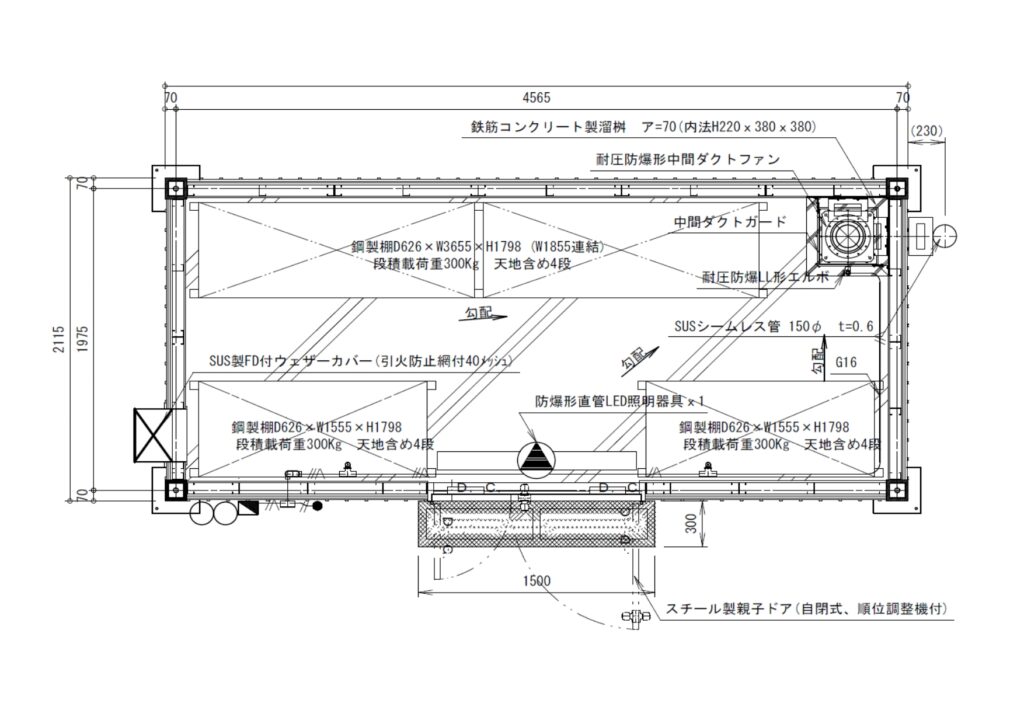

■画像はFSA-3型に最大数の鋼製棚を配置した図面です。

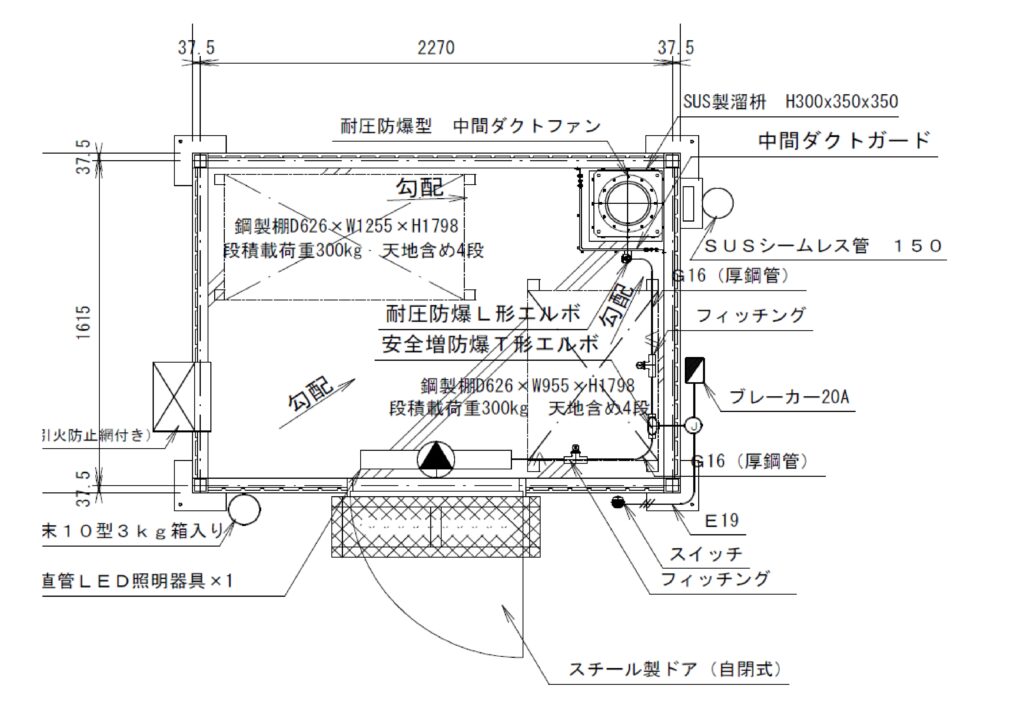

■画像はFSA-2型に鋼製棚を配置した図面です。

設置工事について (8)

●屋外型の場合、各関係機関や消防との協議、FPO-3型/FSA-2型/FSA-3型/ジブクレーン内蔵型の荷降ろし用ラフタークレーン等重機、設置後の1次側電気工事、必要に応じたベタ基礎工事はお客様手配とさせていただいております。


●屋内型の場合、各関係機関や消防との協議、危険物庫から外部へのダクト空調工事、設置後の1次側電気工事、広範囲の養生が必要な際はお客様手配とさせていただいております。
詳しくは注意事項をご覧ください。

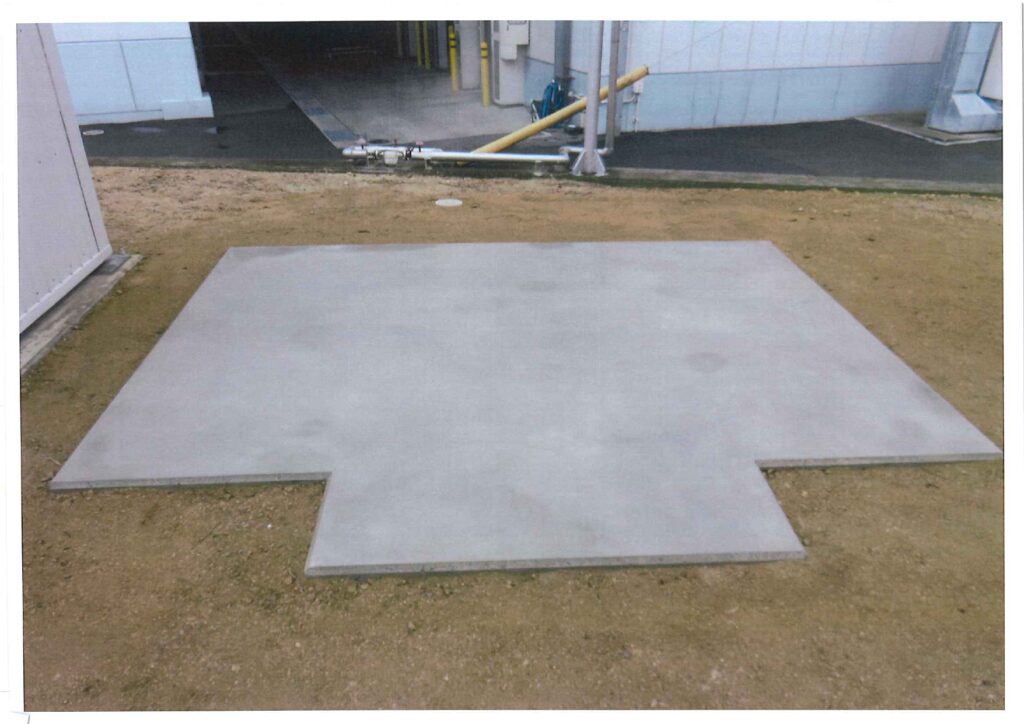

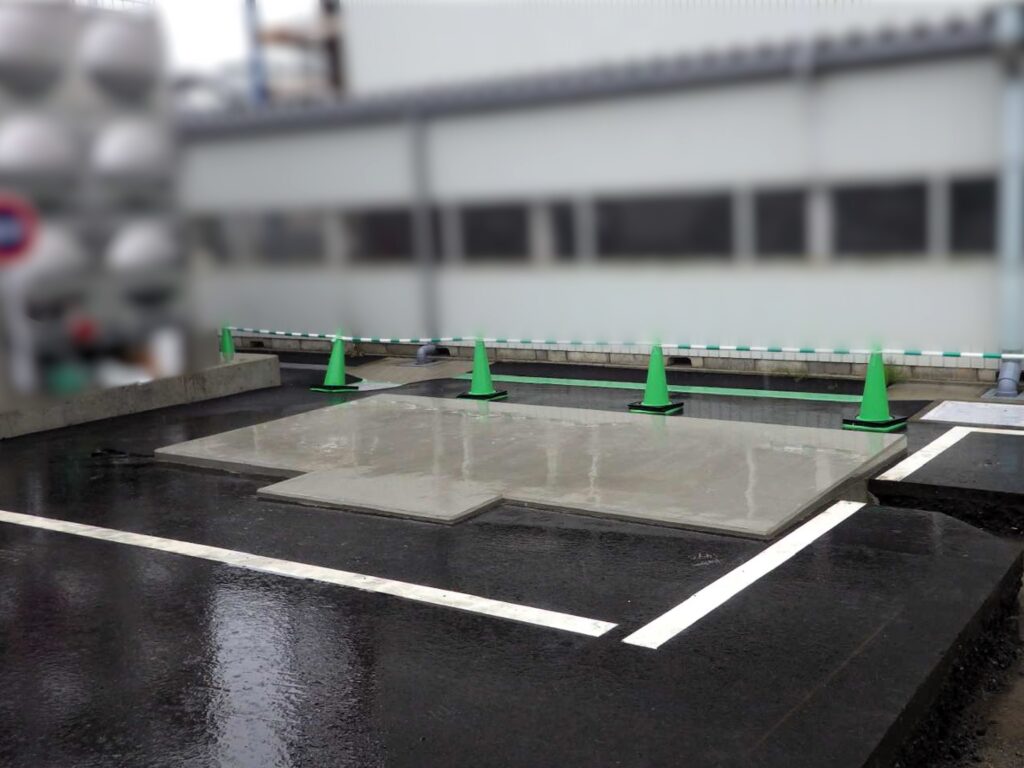

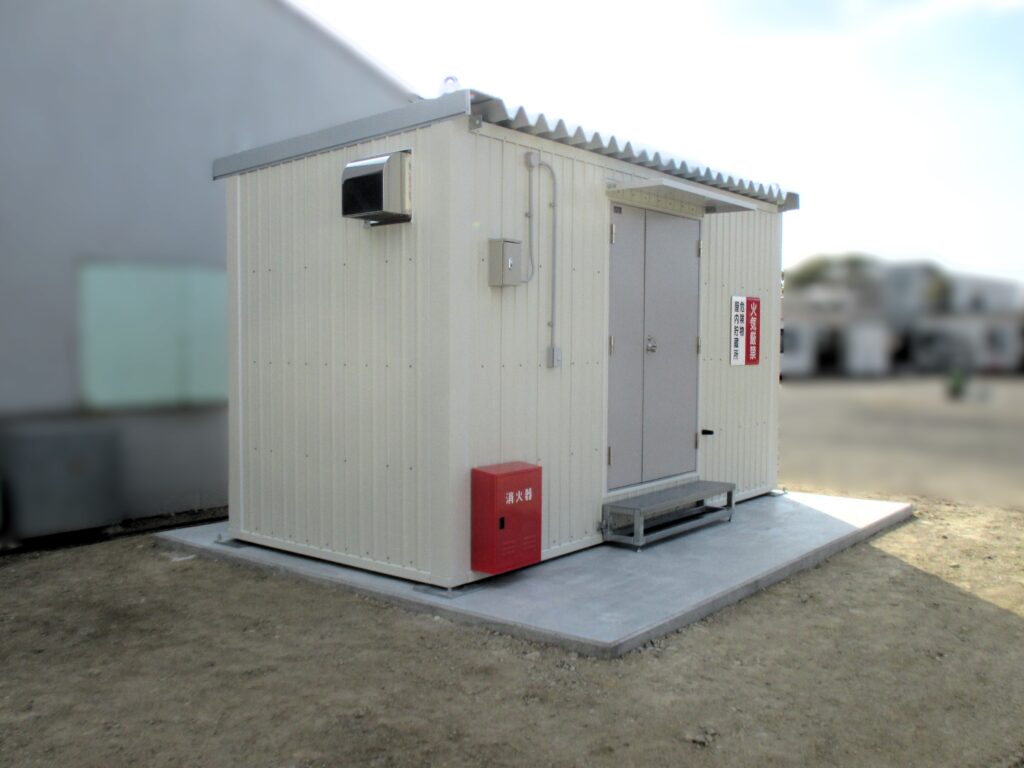

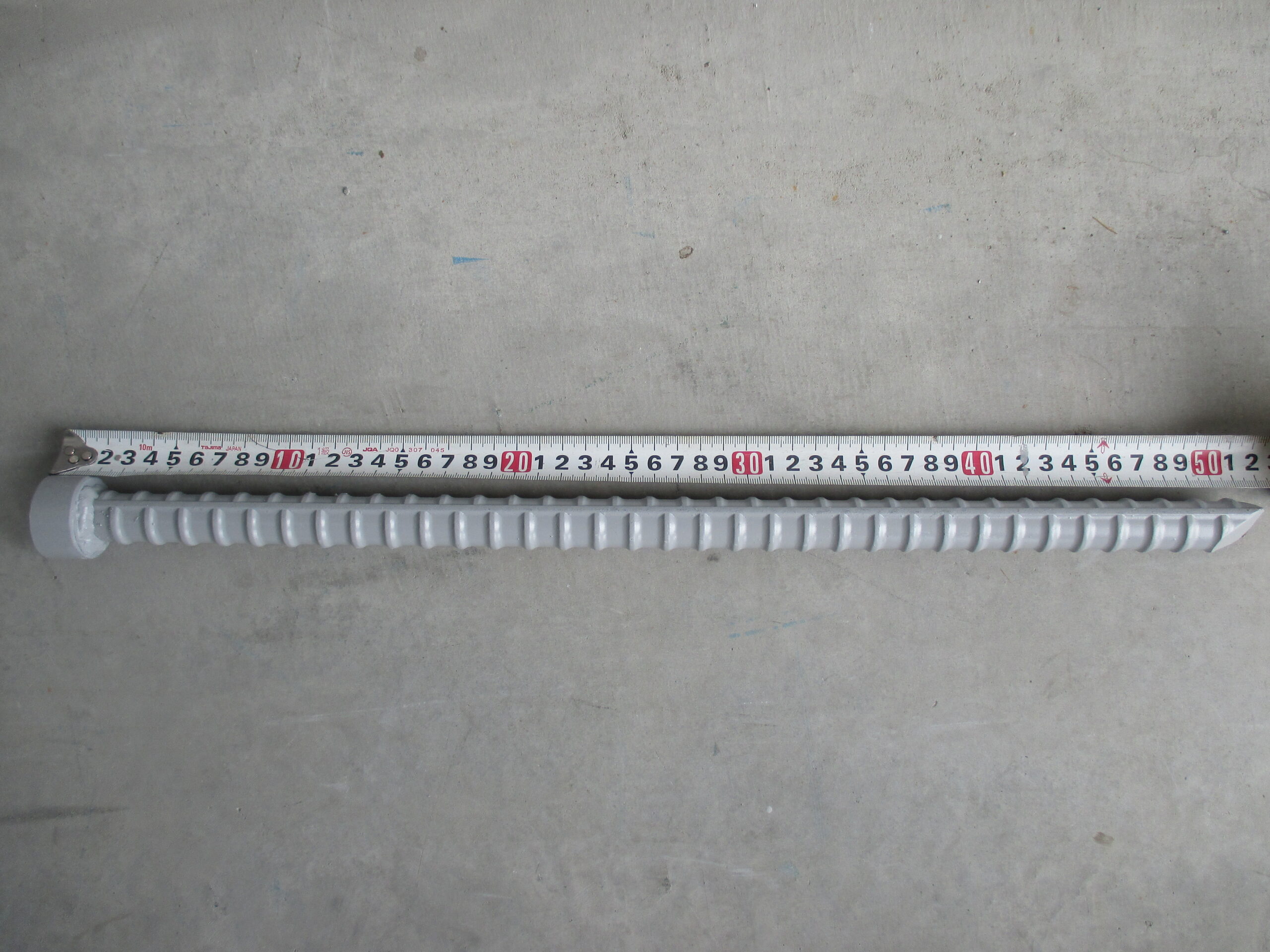

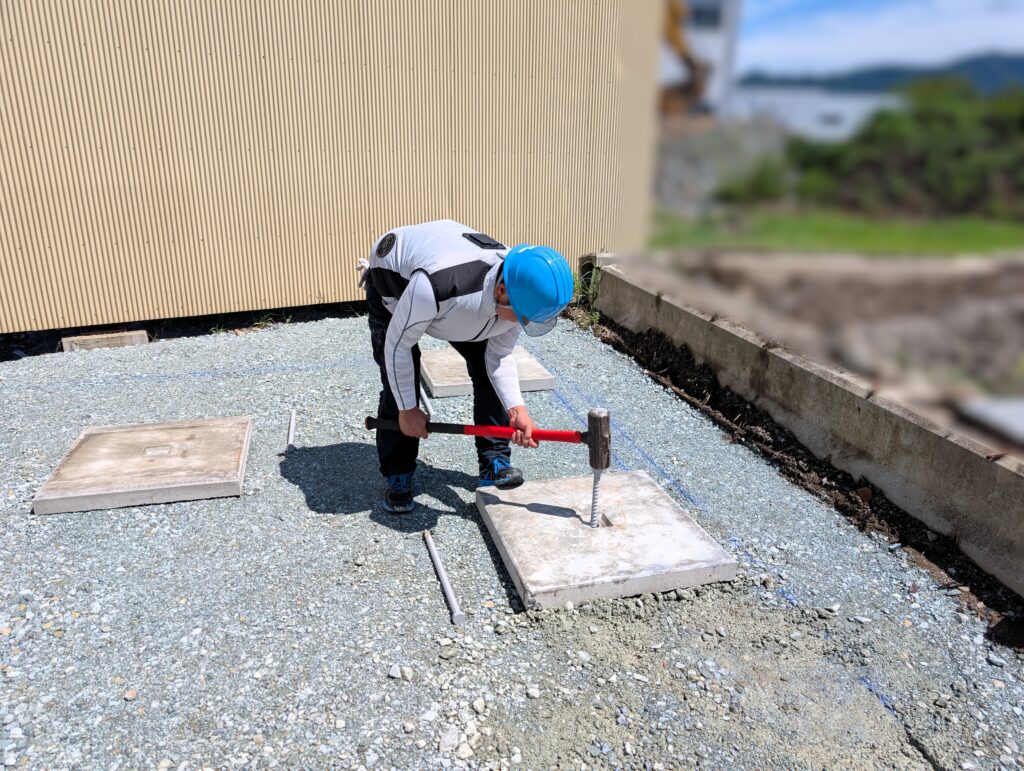

アークテックオリジナルの鉄筋入り基礎コンクリート板です。厚さ70㎜、700㎜×700㎜寸法となります。専用の板押さえ鉄筋で地盤へと固定します。設置する場所が軟弱地盤以外で、勾配(高低差)が50㎜以内の土や砂利、アスファルトの場合使用可能です。

※1. 建築確認申請が必要な場合、容易に移設可能な基礎コンクリート板は使用できない場合があります。

※2. 既存の土間コンクリートや、新たに基礎工事を行う場合は不要となります。

本体四角に内蔵している伸縮式ベースプレートと基礎は、あと施工のオールアンカーで固定します。

マイページ内に、オールアンカーの詳細仕様書もございます。

また、各関係機関から埋込タイプのアンカー指示があればお知らせください。

安全上、移動式クレーンのアウトリガーは最大張出しが原則です。当日、風が吹く時は転倒の危険があり、つり荷が風にあおられてバランスを崩すことや、作業を中止する可能性もあります。ご依頼予定の重機会社様へ下見を依頼し、現場の実情に合わせてクレーン選定をお願いしています。

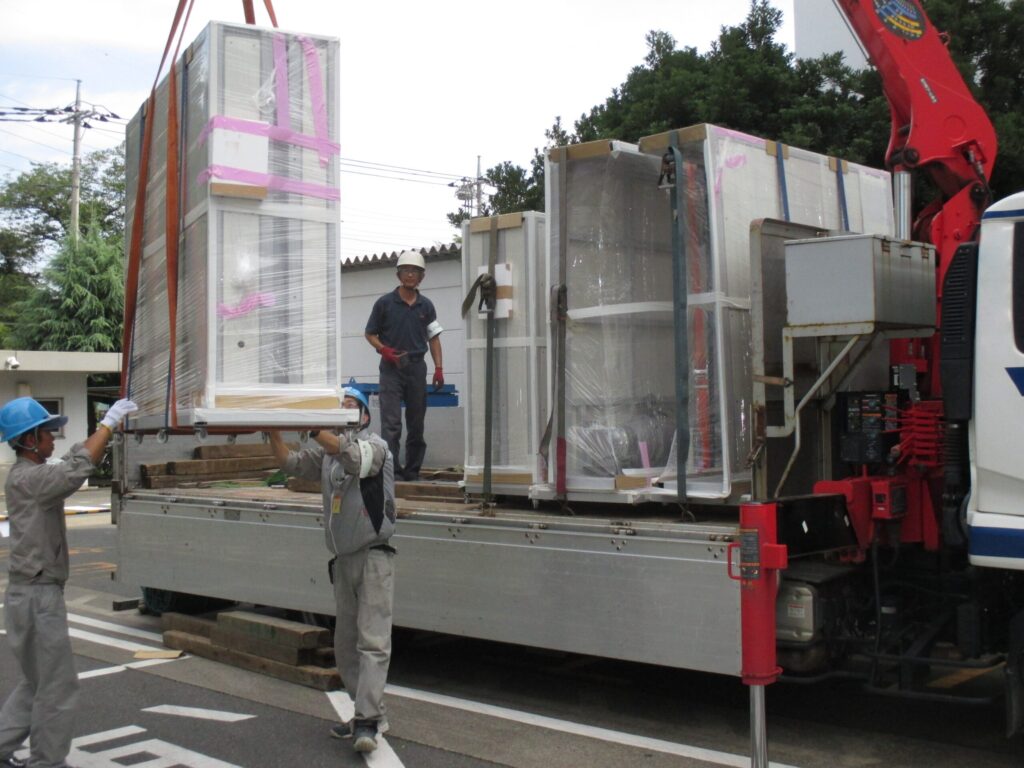

●FPO-1型は、4t~5tユニックトラックが設置場所まで進入し、横付けして荷降ろしを行います。

参考トラック寸法 幅約2300㎜ 全長約9500㎜ 荷姿高さ約4000㎜

●FPO-2型は、10tユニックトラックが設置場所まで進入し、横付けして荷降ろしを行います。

●FPO-3型と、ジブクレーン型は10tトラックが設置場所まで進入後、お客様ご用意のラフタークレーン等重機で荷降ろしとなります。

参考トラック寸法 幅約2500㎜ 全長約12000㎜ 荷姿高さ約4000㎜

荷下ろし方法は各型式ごとで異なります。ユニックトラックで荷下ろしすることもあれば、別途お客様手配としてラフタークレーンなどの大型重機が必要です。安全上、ラフタークレーン以外はお断りさせていただいております。

※現場の状況により、狭小などの場合も想定されます。1坪タイプをフォークリフトを用いた設置実績がございますが、外寸以上の爪の長さと十分な性能、取り回しスペースも必要になります。詳しくはお問い合わせください。

4t~5tユニックトラックが建屋搬入口まで進入し、横付けして荷降ろしを行います。

専用の台車を用いて設置場所まで搬入を行いますので、通路上の安全確保のご協力をお願いします。

参考トラック寸法 幅約2300㎜ 全長約9500㎜ 荷姿高さ約3500㎜

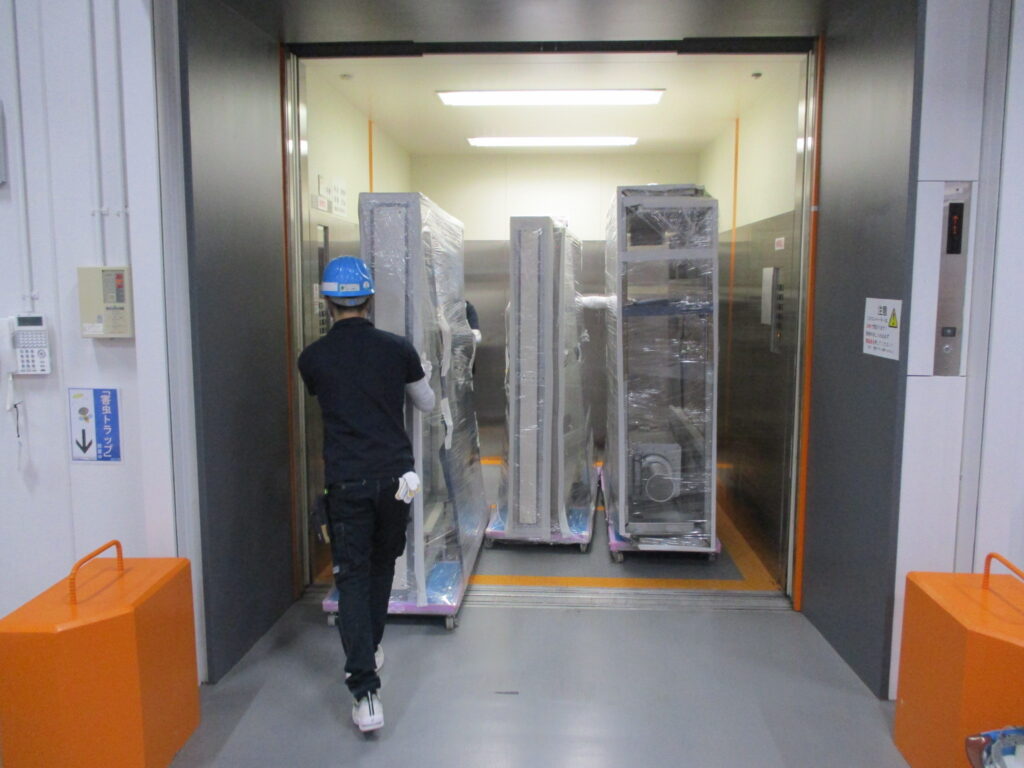

■写真はFPI-D1型 搬入・荷揚げ エレベーター

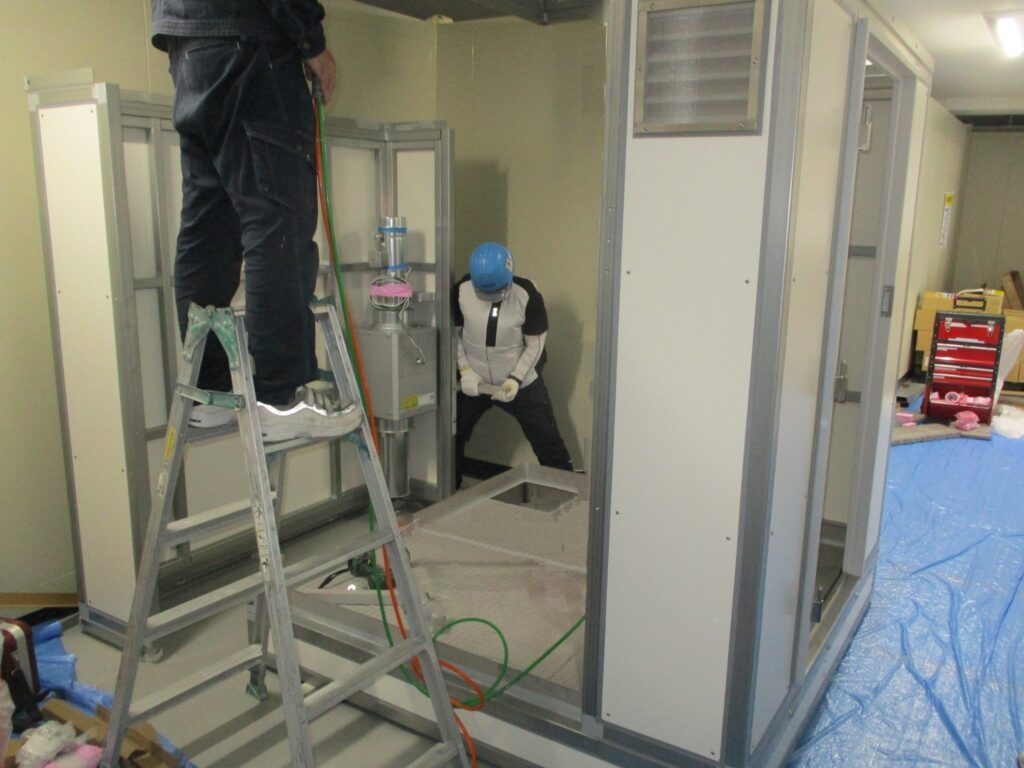

■写真はFPI-D1型 組立作業
■写真はFPI-D1型 設置完了

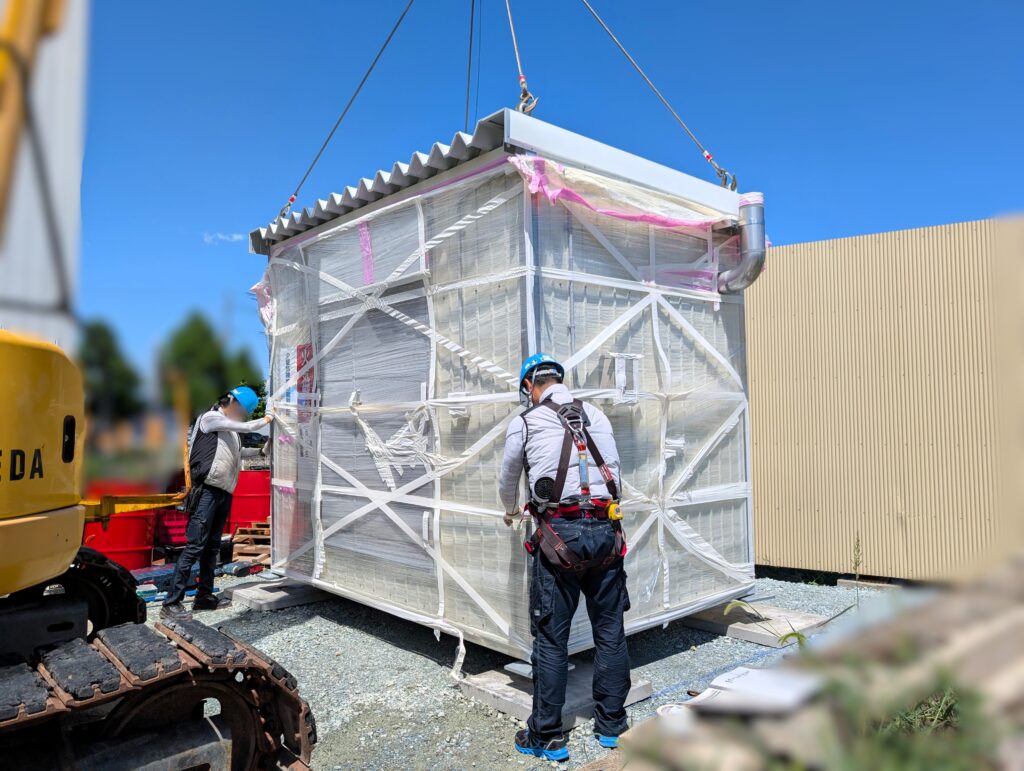

●FSA-2型、FSA-3型、ジブクレーン内蔵のFSA-J2型とFSA-J3型は、10t大型トラックが設置場所まで進入後、お客様ご用意のラフタークレーン等重機で荷降ろしとなります。ご依頼予定の重機会社様へ下見を依頼し、現場の実情に合わせてクレーン選定と荷降ろし計画をお願いしています。

参考トラック寸法 幅約2500㎜ 全長約12000㎜ 荷姿高さ約4000㎜

参考ラフタークレーンは25tサイズです。

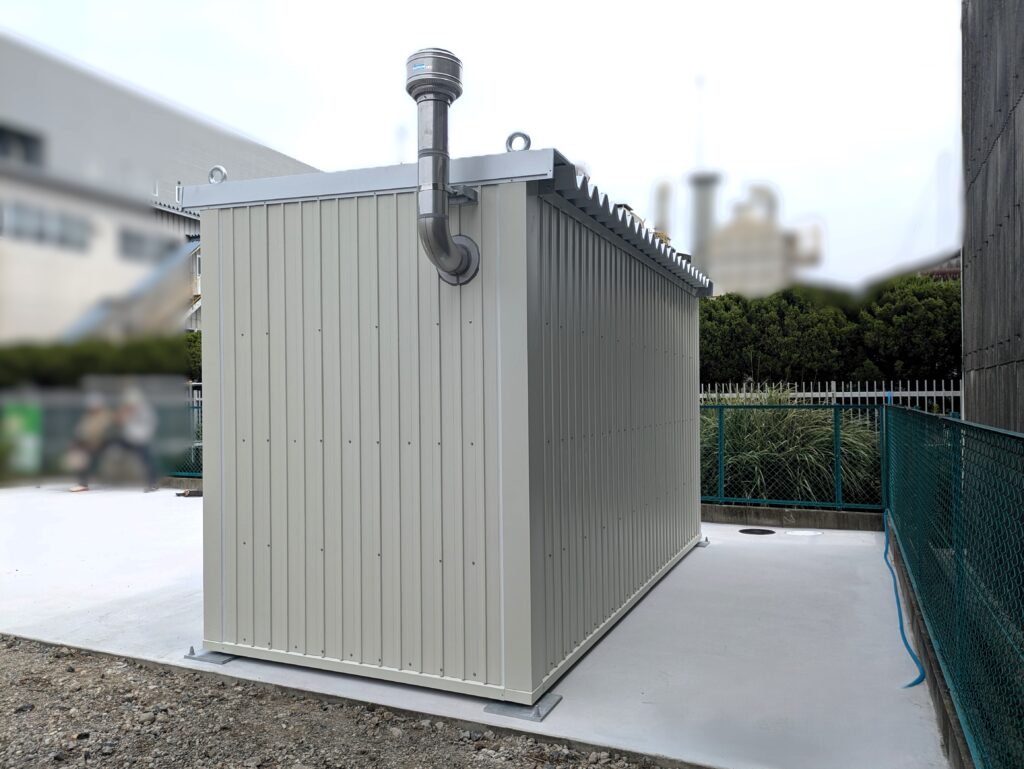

・お客様で基礎をご準備される際は、基礎上へそのまま危険物庫を設置します。

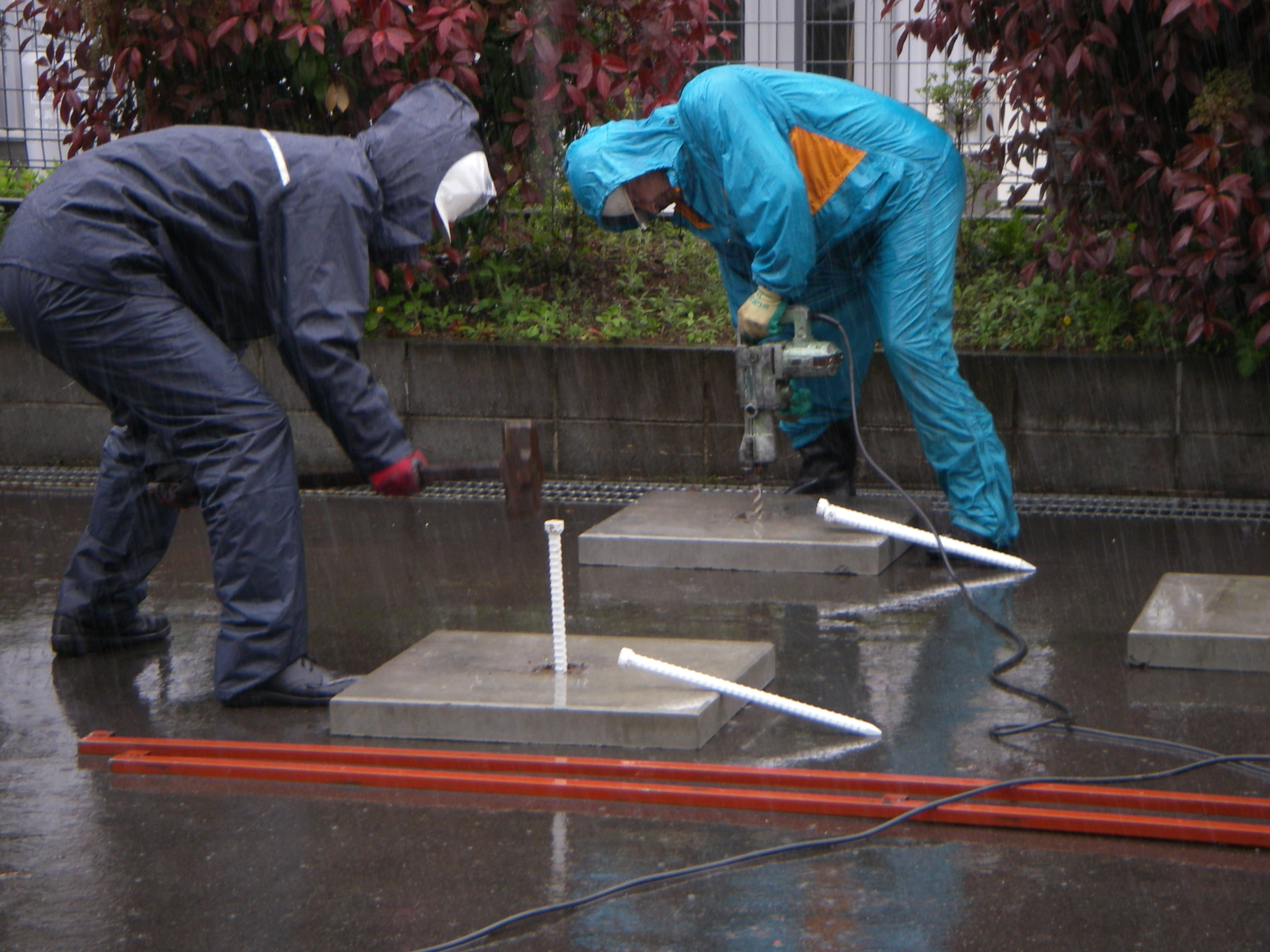

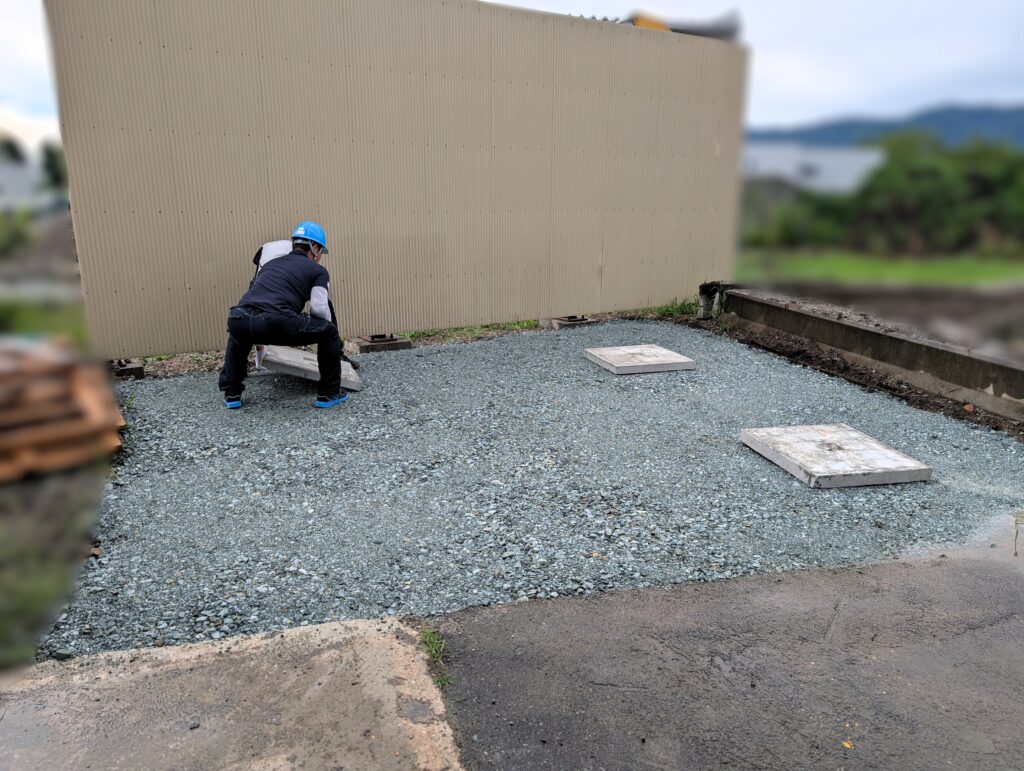

・弊社オリジナルのコンクリート板を使用する際は、押さえ用鉄筋で地面へ固定した後に、危険物庫を設置します。

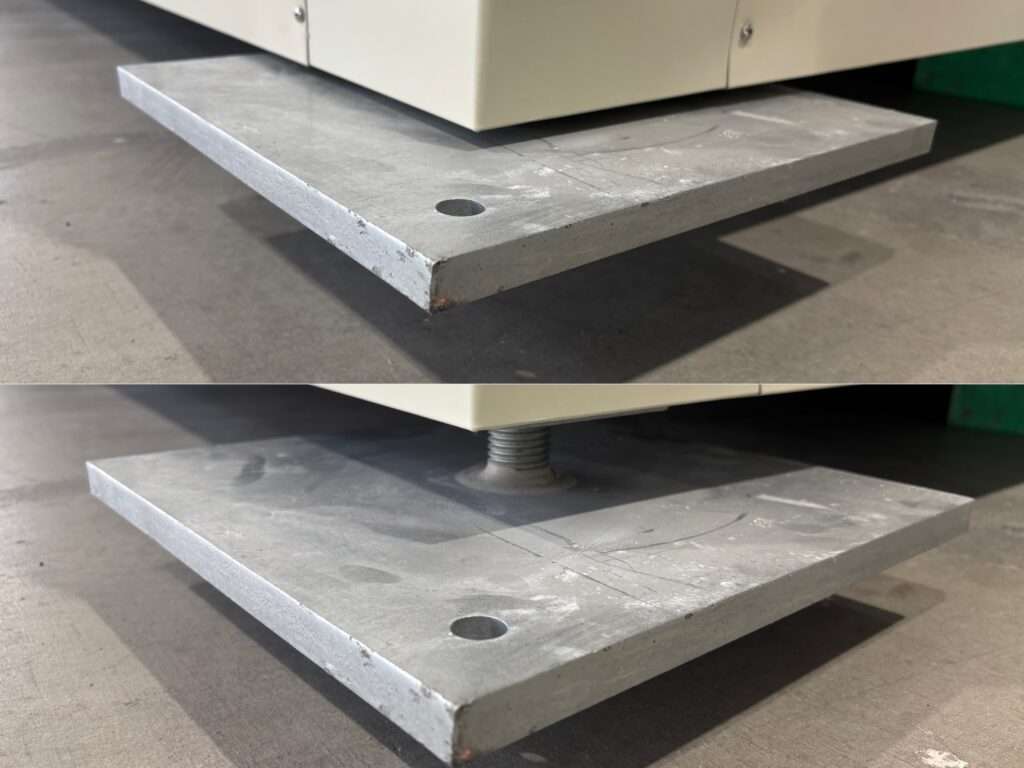

足元の伸縮ベースプレートは、基礎の高低差に合わせて伸縮(最大50㎜まで)させ、水平に設置します。
標準の固定方法として、あと施工のオールアンカーを使用しています。
『鐘馗くん』シリーズは2次災害を防ぐためにも、本体を重い作りに設定しています。
自重でも転倒の心配はございませんが、横ズレ防止にオールアンカーを使用しています。
排気ダクトの一部分と先端のベンチレーターは、設置後に現地施工としています。
出入り口上部の【庇】は、設置後に現地で防水シール工事を行います。
出入り口下部の【踏み段】も設置後にその場でお取り付けします。
実作業は半日程度となります。

その他 (9)

弊社では行っておりません。

原則FPO型、FSA型については設置場所確認書を基に設置の可否について判断させて頂いておりますので、行っておりません。
FPI型については、設置場所確認書の情報を事前に提出頂いた上で行っております。
※ただし、2回目以降は有料となります。

各所轄の消防署からしか入手できません。もしくはインターネットから入手できる消防署もございます。

型式選定後、マイページ登録後にマイページ内のチャットサービスよりご依頼ください。
CAD図をご用意するにあたりエンドユーザー様のご情報が必須となります。

ご依頼の際にエンドユーザー様名設置場所をお教えください。





※CADデータ利用上の注意※

1、当社が提供する図面等には、特許取得済み及び特許出願中に関する情報が含まれております。

2、ご案内するCADデータは干渉、形状等を確認のためにご利用いただくことを目的として提供しております。

3、弊社の承諾なしに、図面の流用・転用・改変・加工を禁止します。

ご注文後に資材発注~製作の流れとなります。製作期間として最低でも2.5ヶ月必要です。

お急ぎのお客様、企業様はご遠慮なくご相談ください。

新規製作・作業日の枠が限られているので、正式なご注文時にはご希望時期に添えないことも想定されます。

また、新型コロナウイルス感染拡大などの理由による、原材料不足等の生産遅れや、作業遅延などが生じてしまう場合もございます。

鐘馗(しょうき)とは、主に中国の民間伝承に伝わる道教系の神様です。
日本では、江戸時代(19世紀)頃から関東で端午の節句に鐘馗しょうきの絵や人形を奉納したり、近畿で魔除けとして鐘馗しょうき像を屋根に置く風習がみられるようになりました。
そこから、各消防の担当者が「少量危険物庫」のことを「しょうき」と呼ぶことにあやかり、弊社の商品を『鐘馗(しょうき)くん』と命名いたしました。

恐れ入りますが、グリーンサイト等のWEB作成のものは対応しておりません。

エクセルやワードファイル、用紙などであれば作成を行いますので、書式一式をご送付ください。

ご準備可能です。

お手数をおかけしますが、下記の黄色部の下書きをお願いします。

原本をご準備いたします。

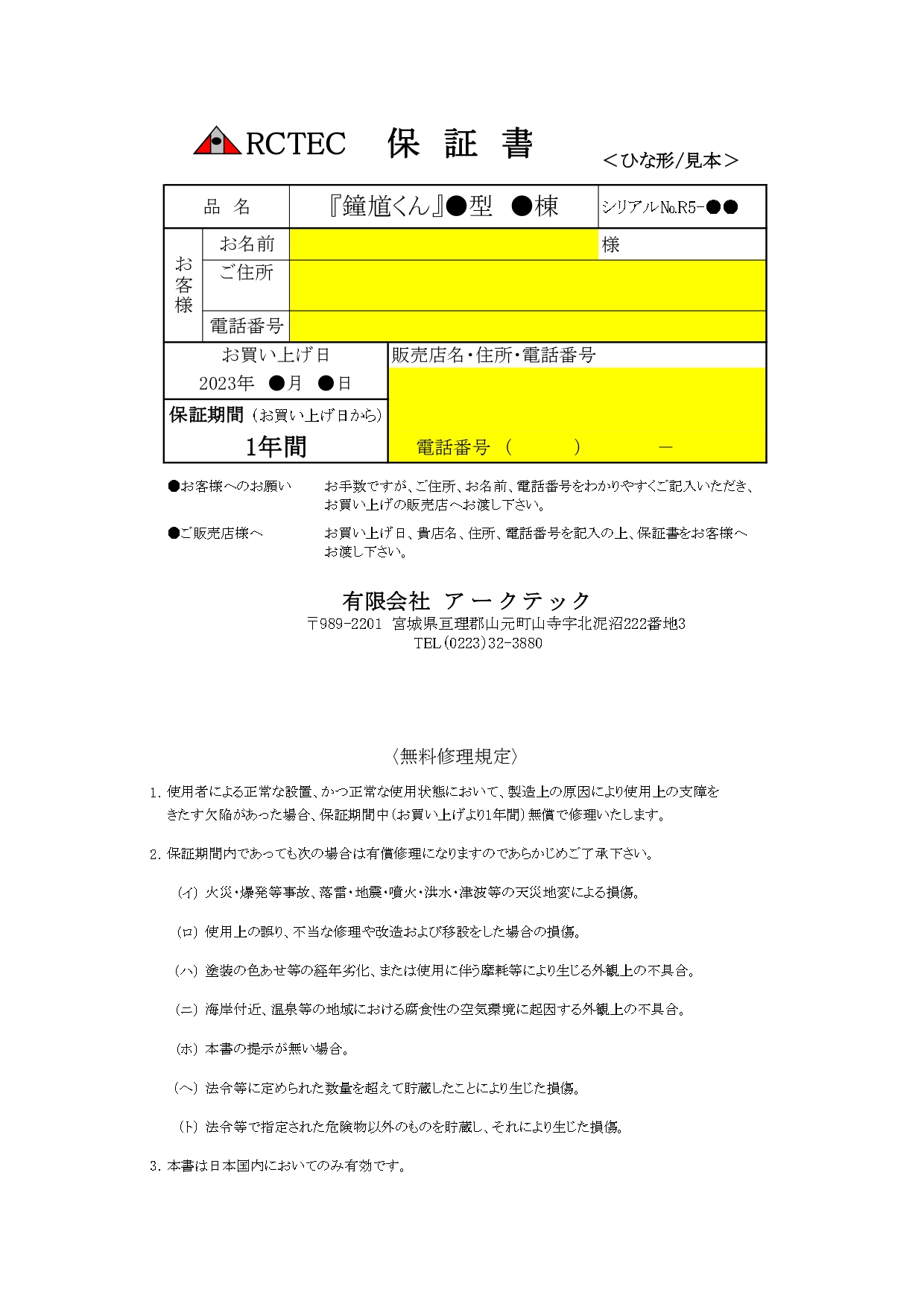

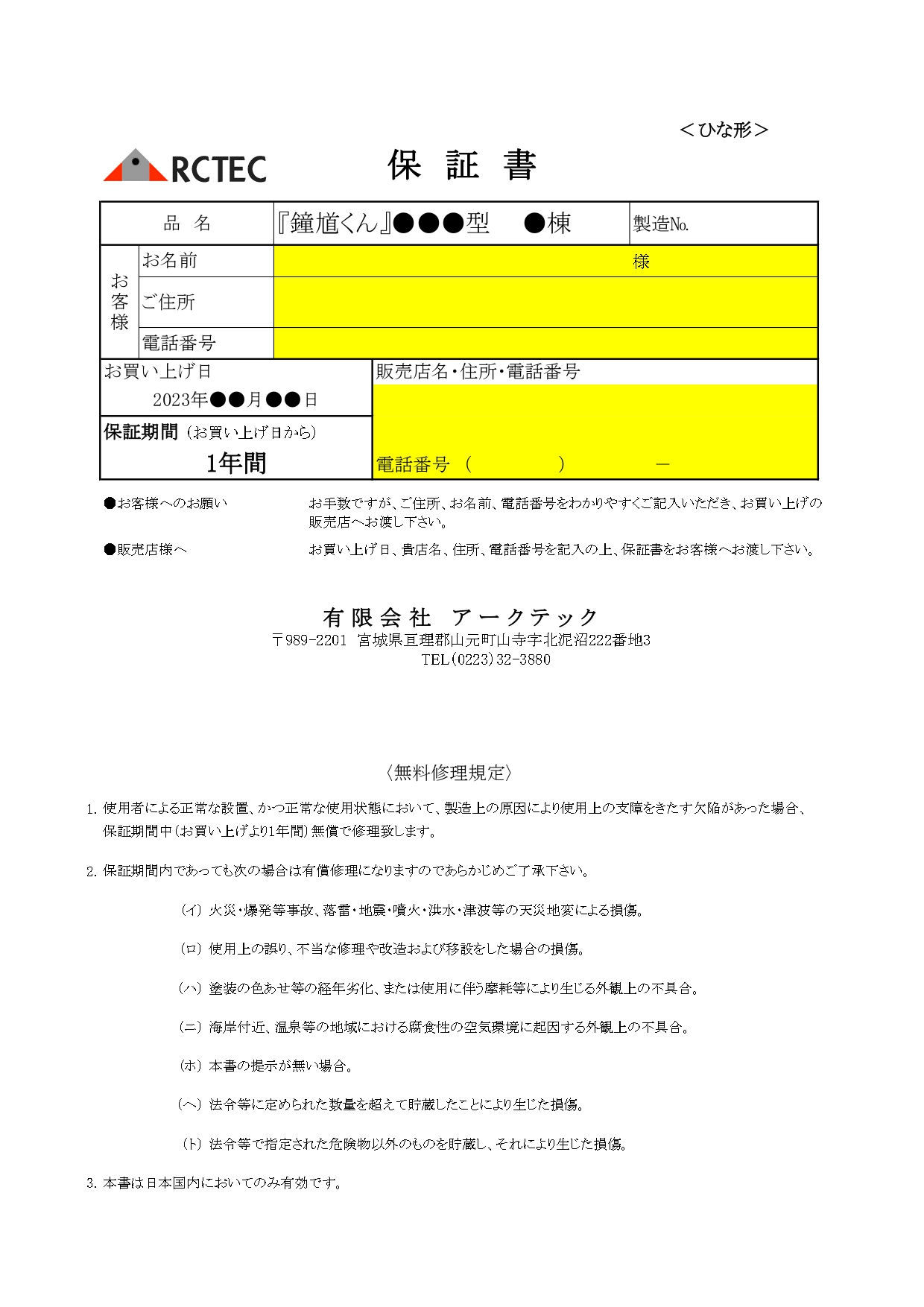

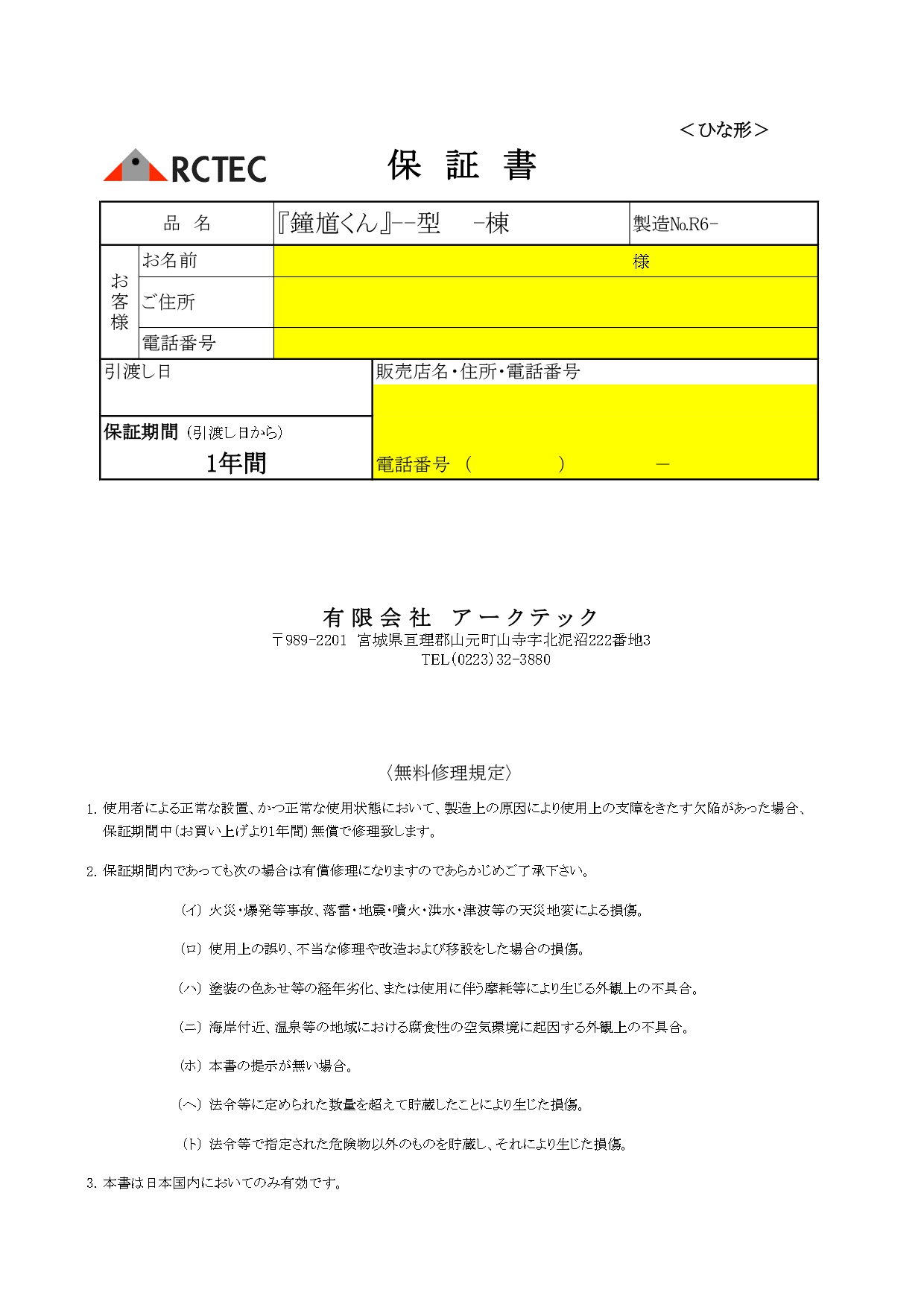

お買い上げ日(設置完了日)より1年間です。

恐れ入りますが、新築工事の場合など完成後のお引渡し日に合わせることは出来かねますこと、予めご了承ください。

また、原本が必要な場合には1棟につき1部まで発行可能です。

お手数ですが、下記黄色部の下書きをお願いします。

アフターサービスについて (2)

マイページ登録後にお問い合わせからご相談下さい。

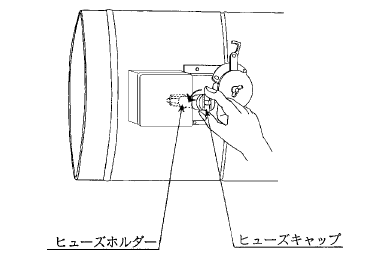

ヒューズの劣化等により切れた場合は、ヒューズのみを交換してください。

交換方法の詳細は各承認図・取扱説明書に記載がございます。
マイページご登録の上、ダウンロードください。



■FD付きウェザーカバー



■防火ダンパー
