ジブクレーン内蔵危険物貯蔵庫 FSAJシリーズ屋外型
FSA-J2型・FSA-J3型
指定数量の倍数1倍以上10倍未満対応
商品説明
- ドラム缶の搬入・搬出が簡単に行えるようになります。
- 重くて危険を伴った、ドラム缶の搬入・搬出が安全に出し入れできるようになります。
指定数量の倍数1倍以上10倍未満対応。
火災予防条例適合タイプ。

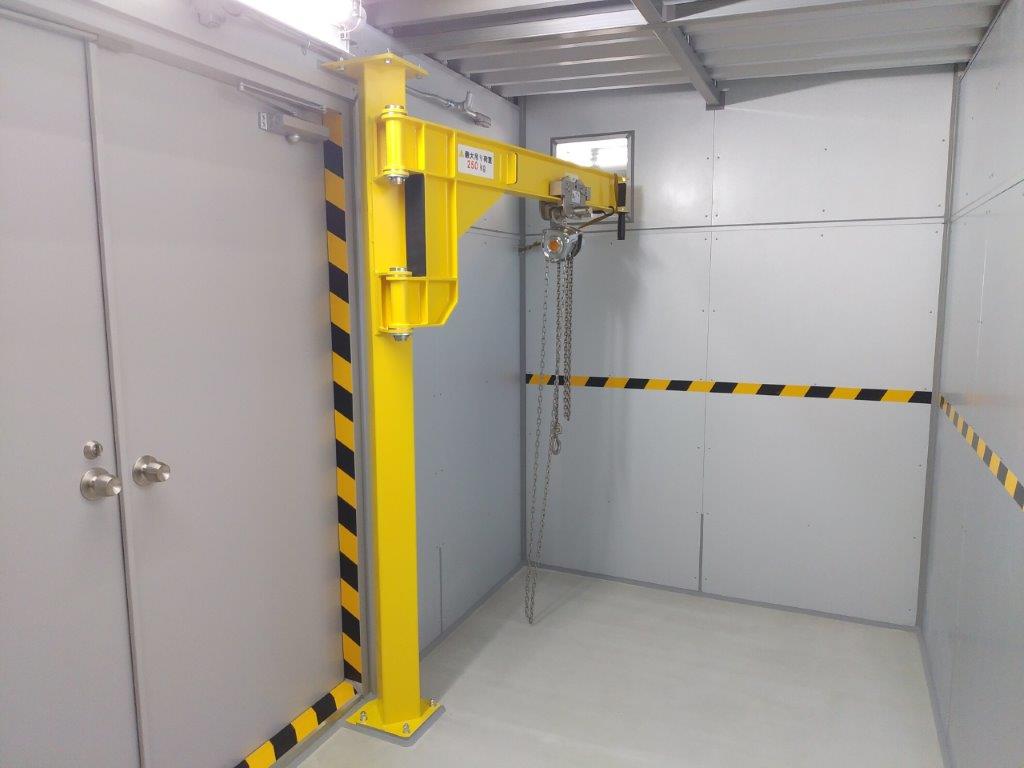

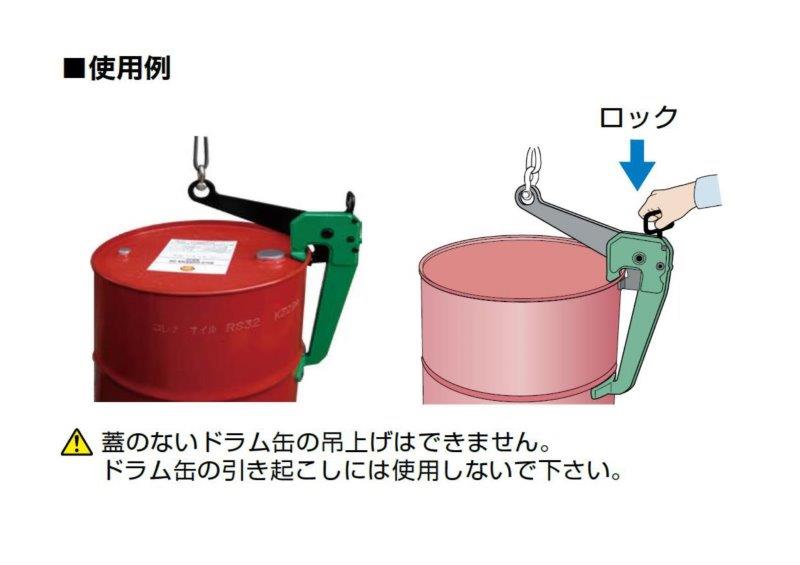

防爆型チェーンブロック付のジブクレーンを内蔵し、主にドラム缶に入った第二石油類、第三石油類の危険物に対応。
2坪、3坪の2タイプがあり、それぞれ2坪⇒ドラム缶10本、3坪⇒ドラム缶16本が収納可能である。
平成26年12月「危険物貯蔵庫の床構造体の製造方法」を取得。弊社、鉄筋コンクリート製床構造の製造方法が特許を取得いたしました。平成29年6月「危険物貯蔵庫」(ジブクレーン付危険物庫)を取得。弊社、ジブクレーン内蔵型危険物庫が特許を取得いたしました。
※1坪タイプにつきましては、スペース上、ジブクレーンが設置出来ない為、製作しておりません。
- こだわりの設備
- 本体仕様

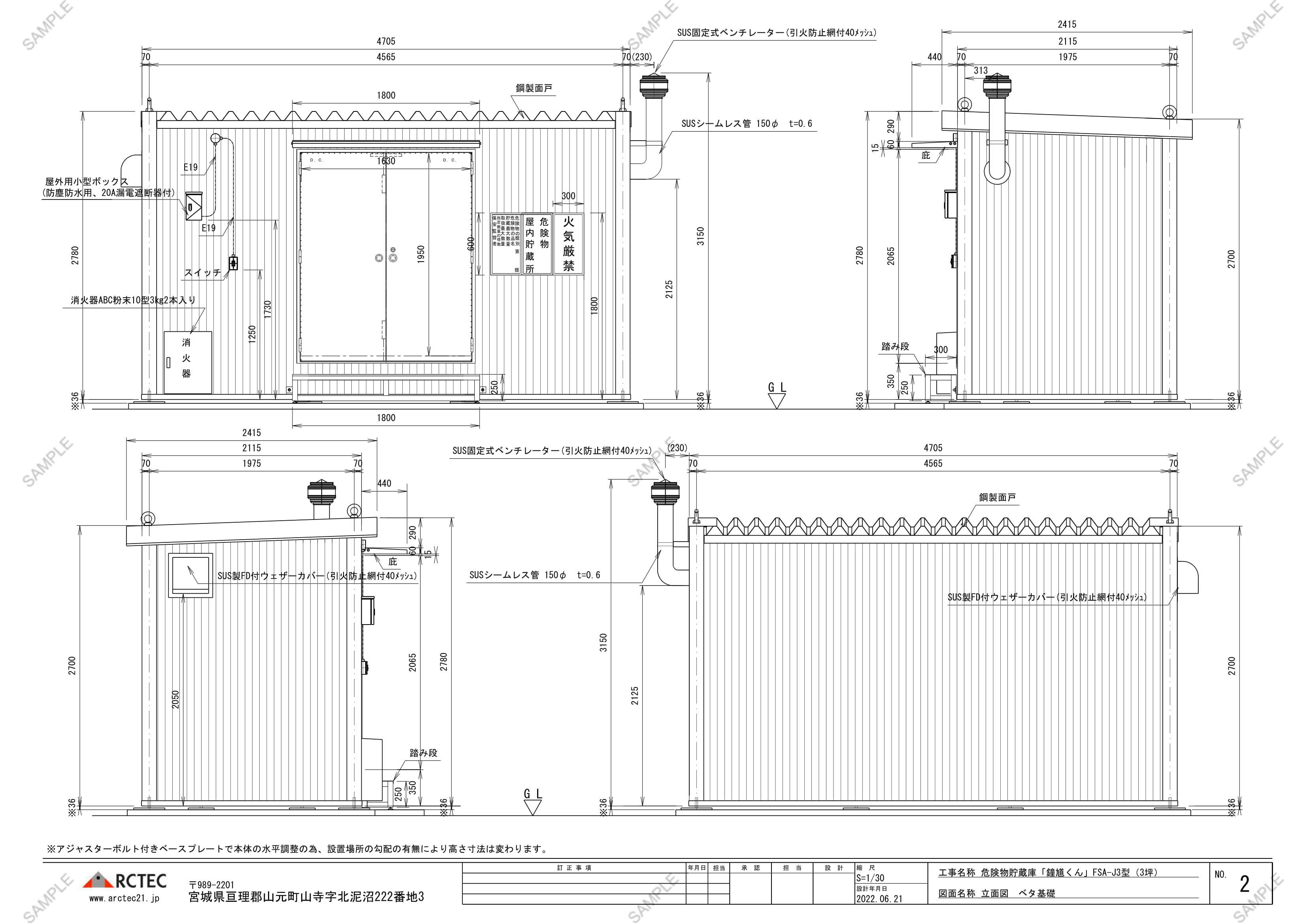

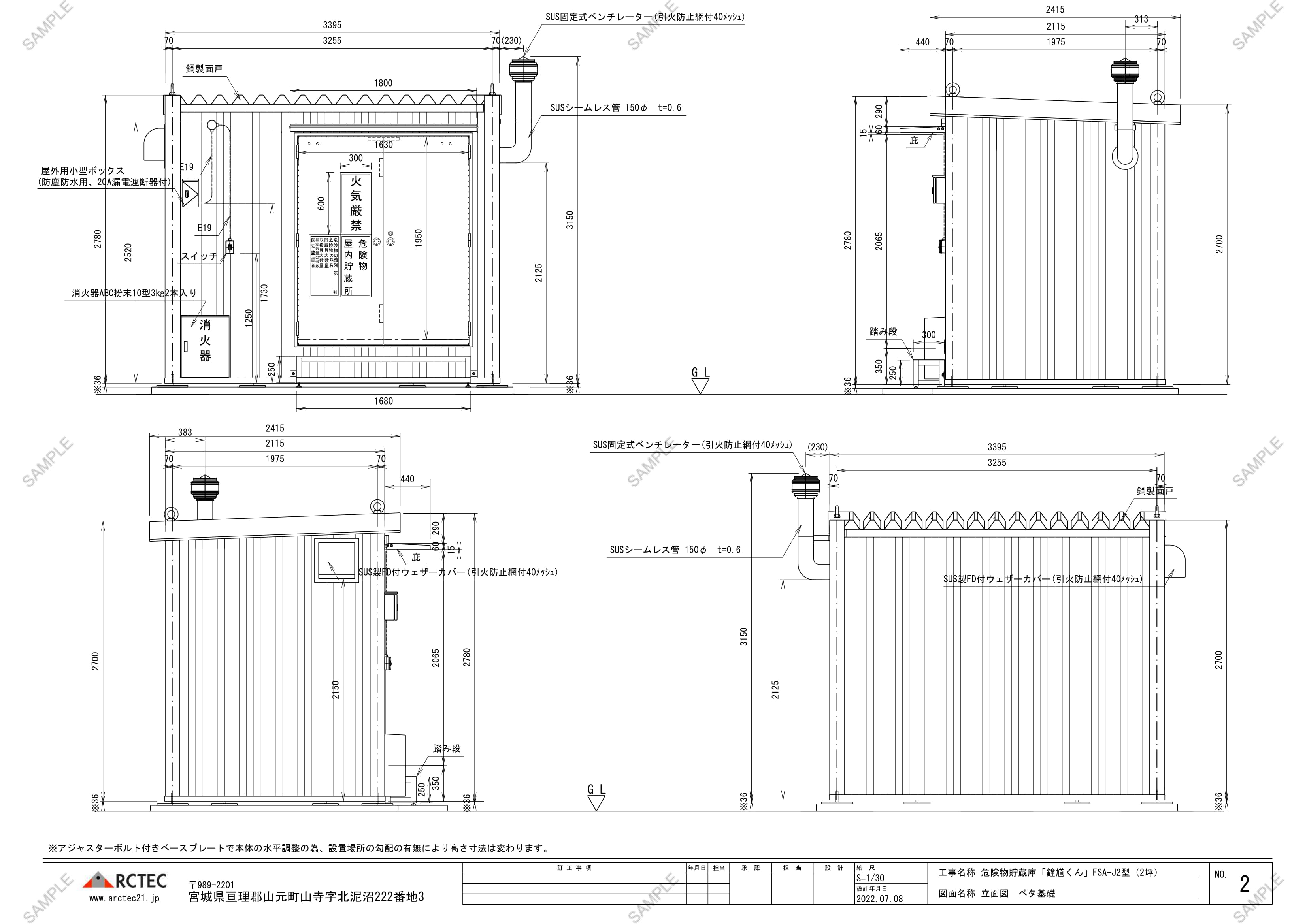

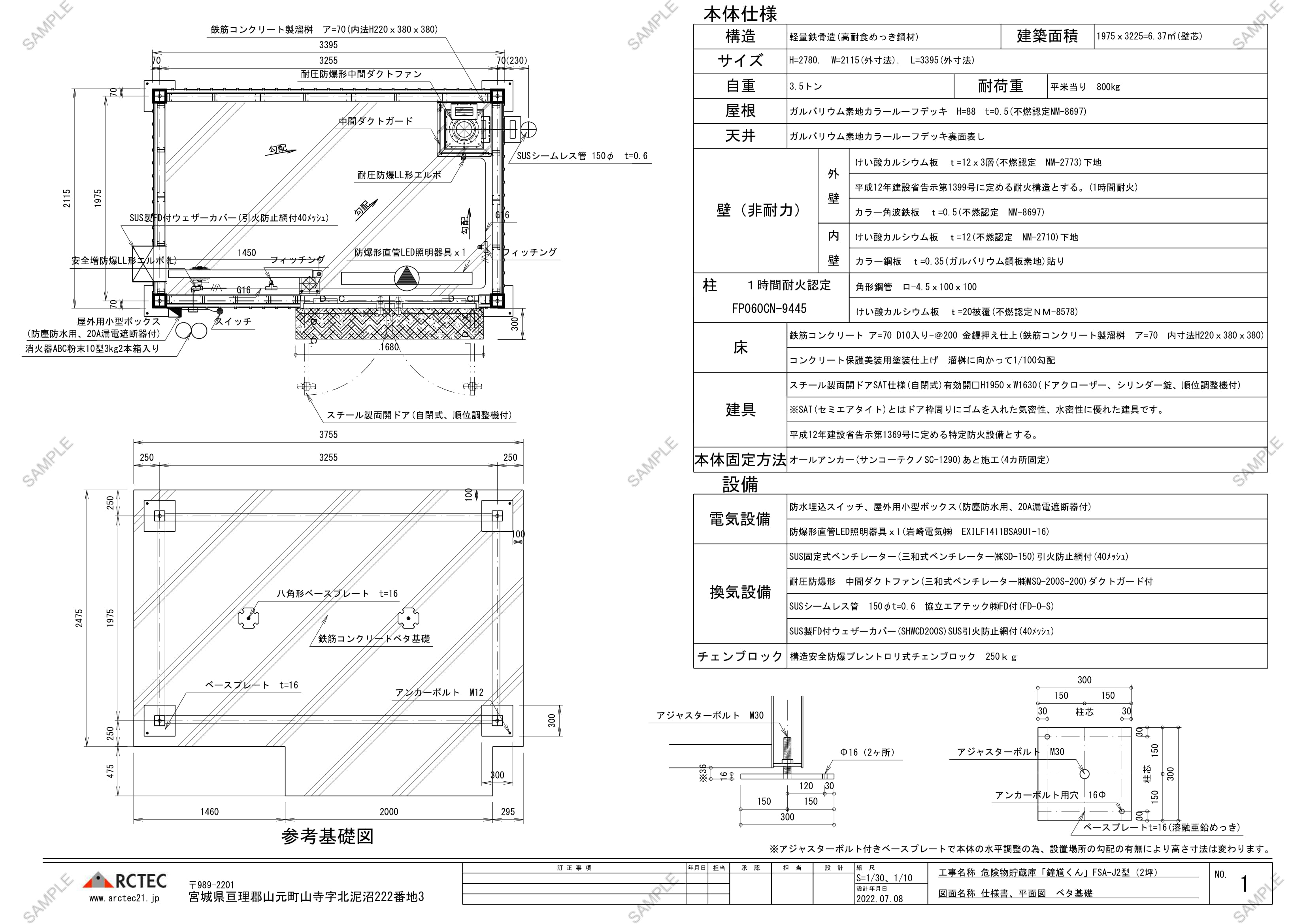

- 参考図面

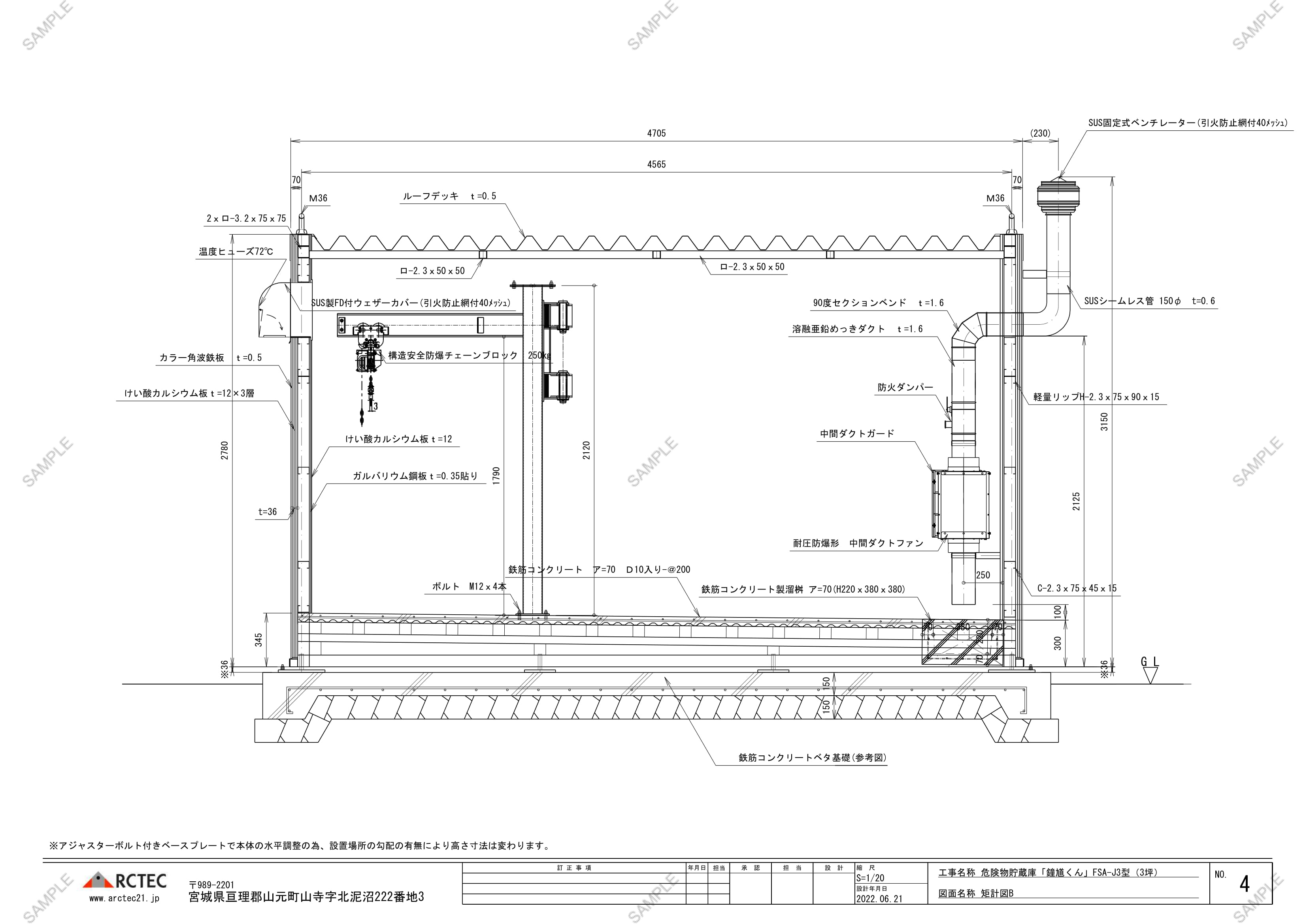

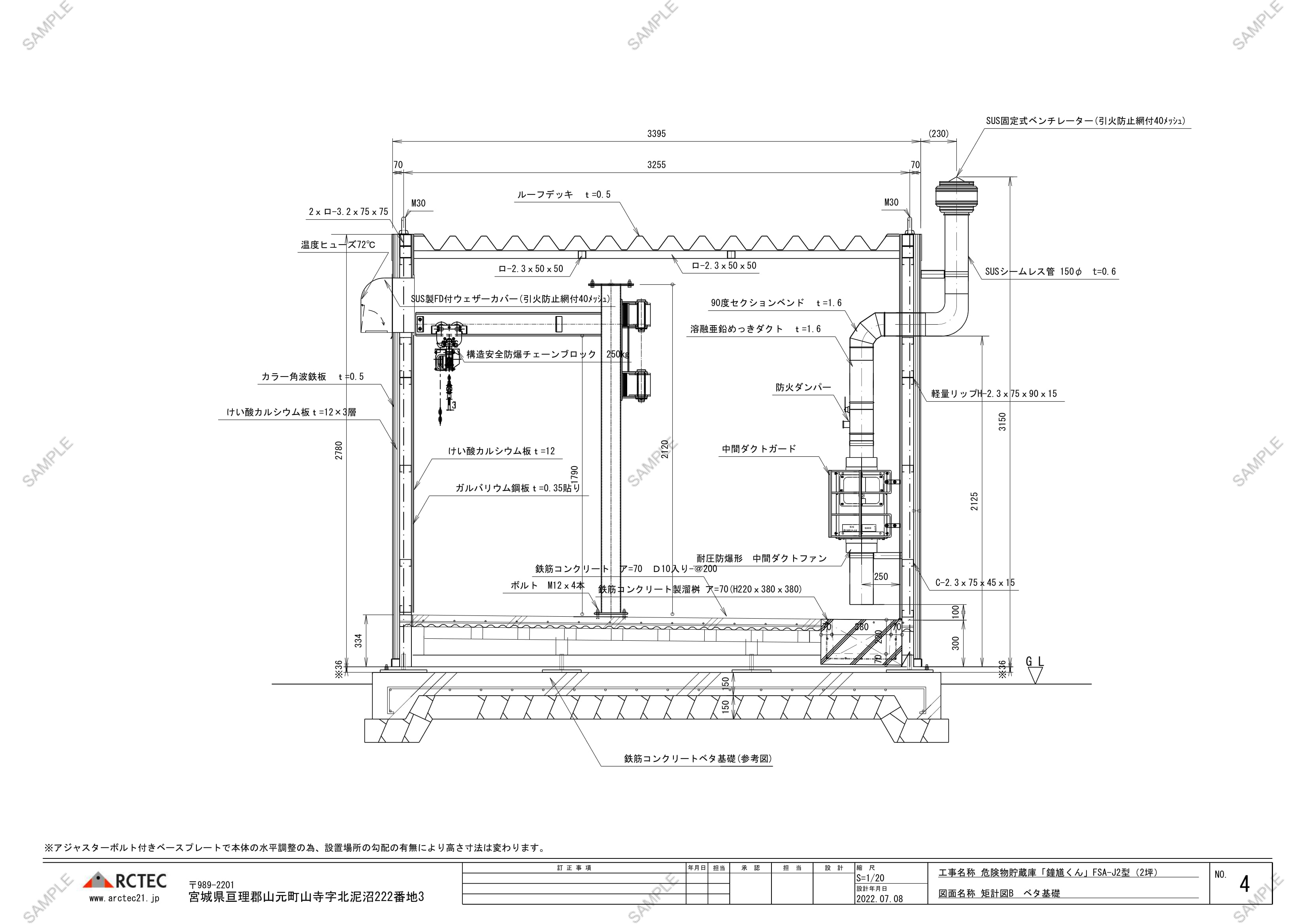

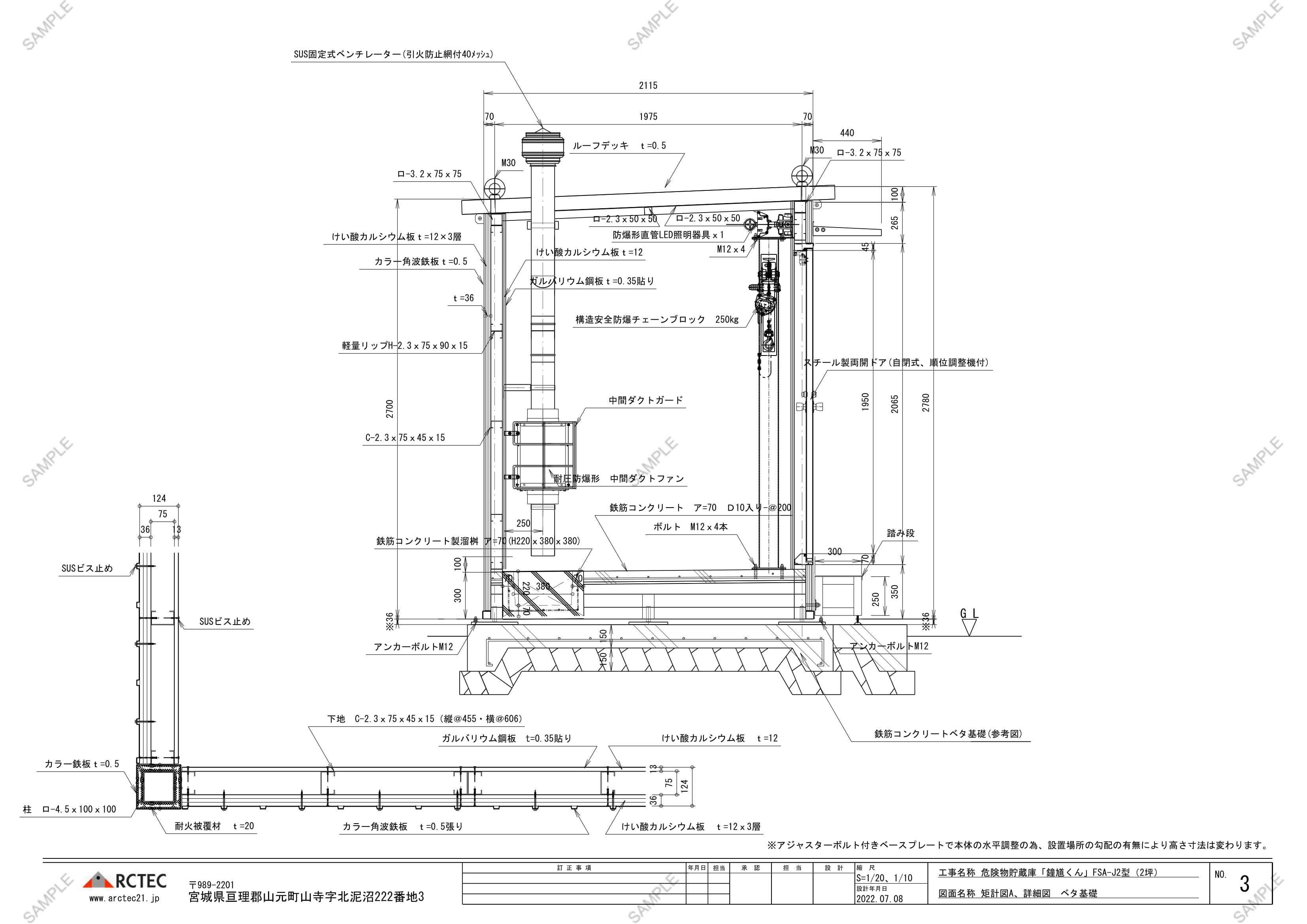

FSA-J2型 - 参考図面

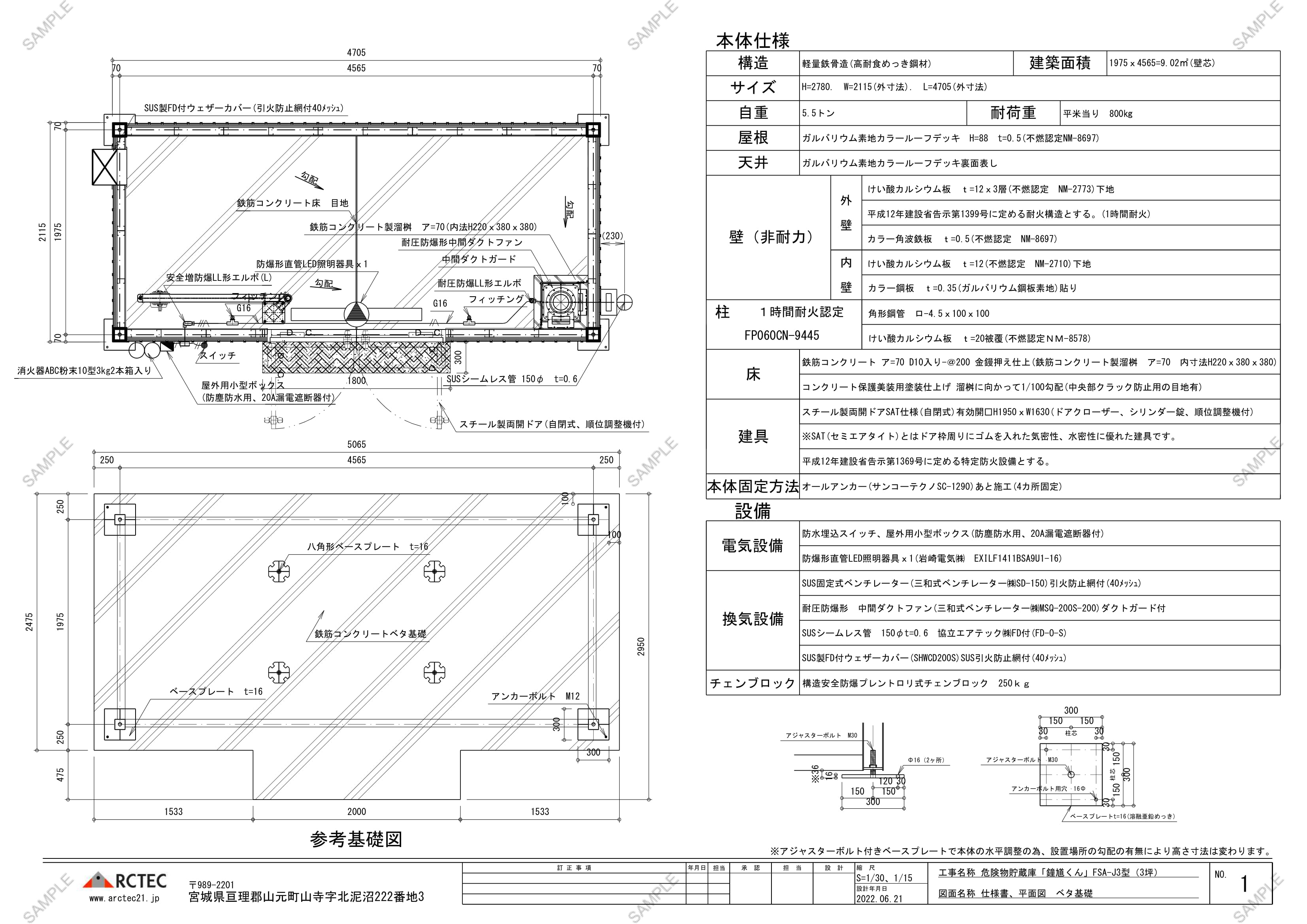

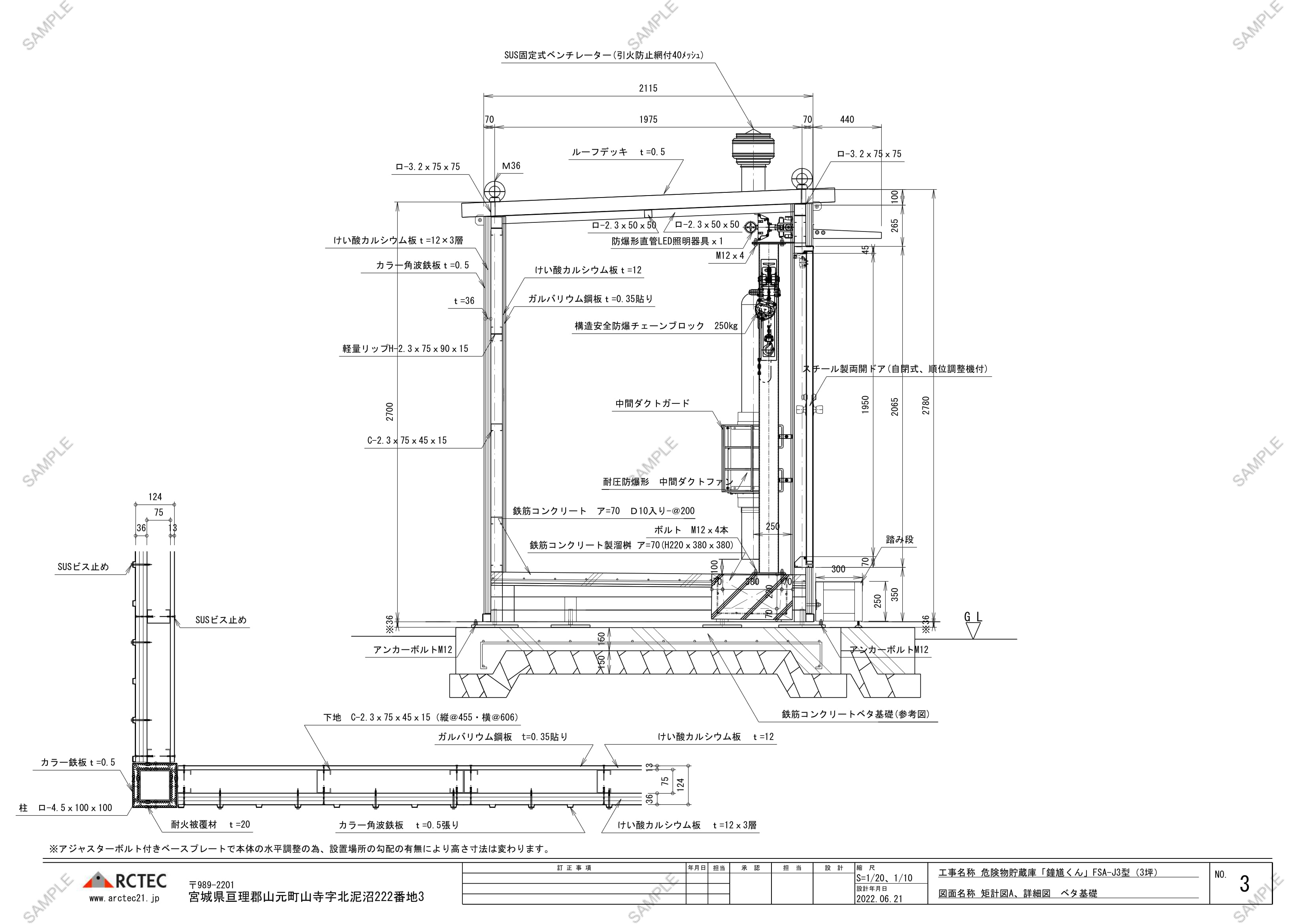

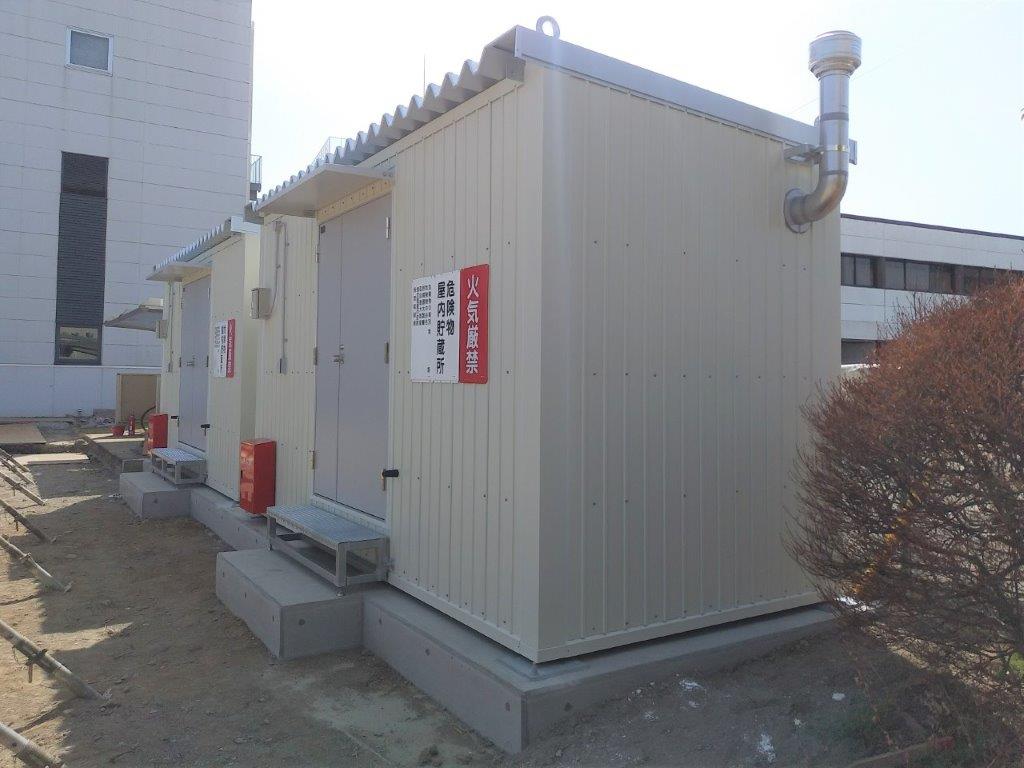

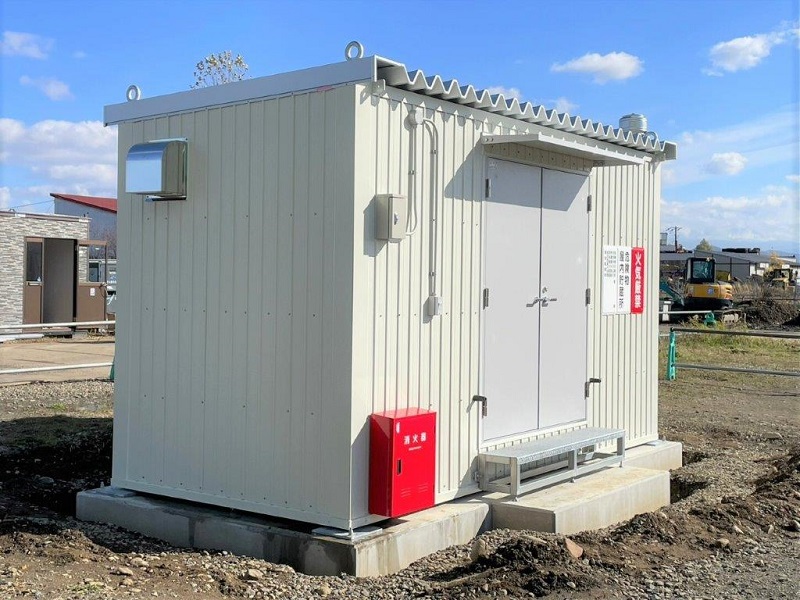

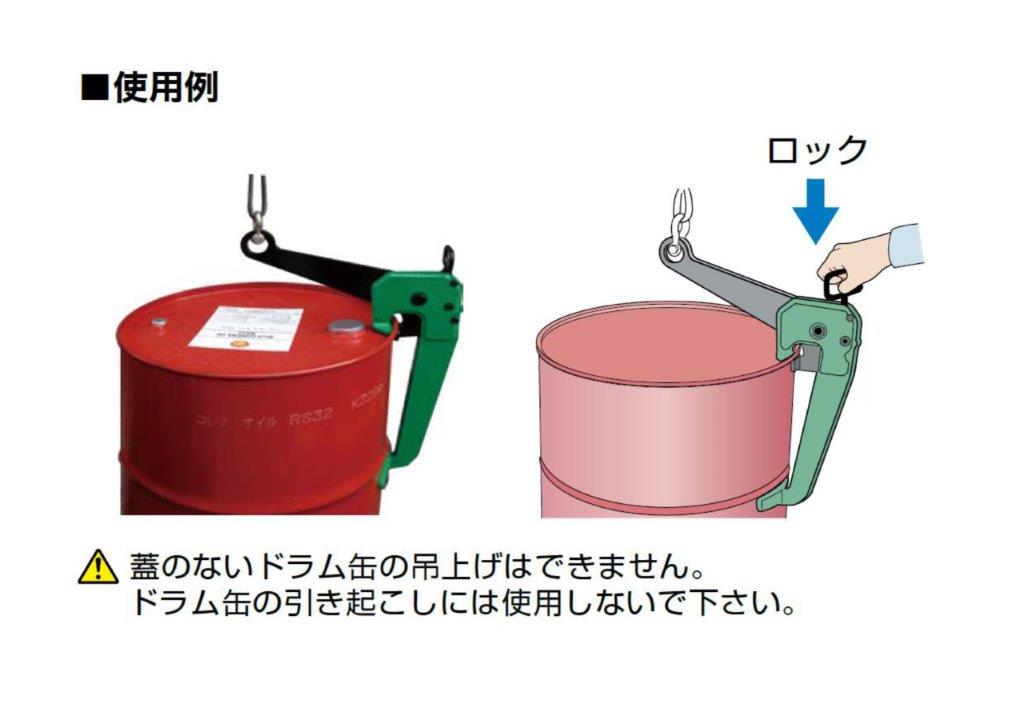

FSA-J3型

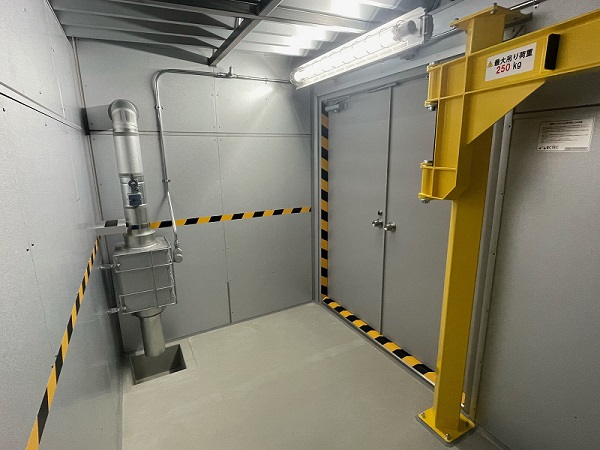

危険物庫の部位の写真を掲載しています。図面から読み取れない各種仕様をご確認ください。
鉄筋コンクリート製の床構造（特許取得済）
- 溜桝に向かって1/100の三次元的な勾配を設けることで、ピットを用いずに漏れ出た危険物を溜桝に集めます。
- 重く低い重心設計のため、強風や地震の際にも転倒しない特徴があります。
- 縞鋼板では錆びやすく、地震時に危険物容器の滑りによる二次災害を考慮した結果、鉄筋コンクリートの床の設計・開発に成功。平成26年12月26日に特許取得。
コンクリート製耐火溜桝
（H220×380×380）
- 弊社オリジナルの鉄筋コンクリート製溜桝です。厚みを70mm確保しており、耐火構造となっております。
- 開口を広くとっており、溜まった危険物の汲み取りや清掃等、お手入れしやすい形状となっております。

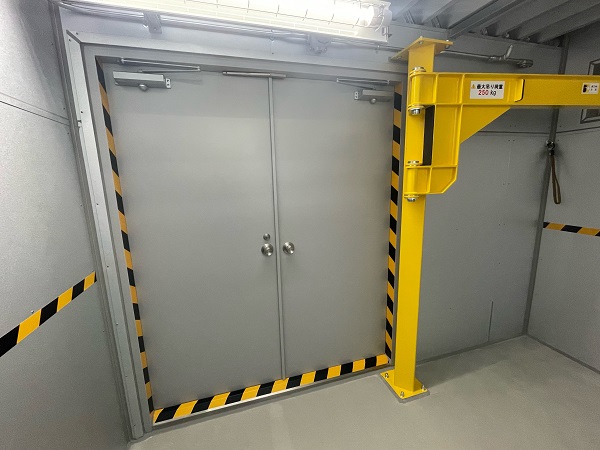

特定防火設備の建具/防油堤機能のある沓摺
- ドアは自閉式を採用し、セミ・エアタイト仕様の為、高い気密性・水密性があり、危険物を災害等様々な要因から守ります。
- 危険物の漏洩を想定し、ドア下部にあるステンレス製の沓摺高さを50㎜程度設けることで、危険物庫外に漏出しないよう防油堤機能を持ち合わせています。
オリジナルのステンレス製庇
耐久性を意識してSUS430を採用し、仕上げに焼付塗装をしています。
ステンレス製ウェザーカバー/引火防止網付き
- 給気口の錆対策として、SUS304製のウェザーカバーに、モリブデンとニッケル含有量が多いSUS316製の引火防止網（40メッシュ）を採用しています。某原子力発電所への納品時、塩害対策としてSUS316のご要望をいただいて以来、弊社では標準仕様として採用しています。
- 72℃で作動する防火ダンパーが標準装備され、火災発生時には外部からの空気の流入を遮断します。
ベンチレーター（排気側）
40メッシュ内蔵のステンレス製固定式ベンチレーターを標準装備。風雨の進入を防ぐ堅牢な構造となっています。

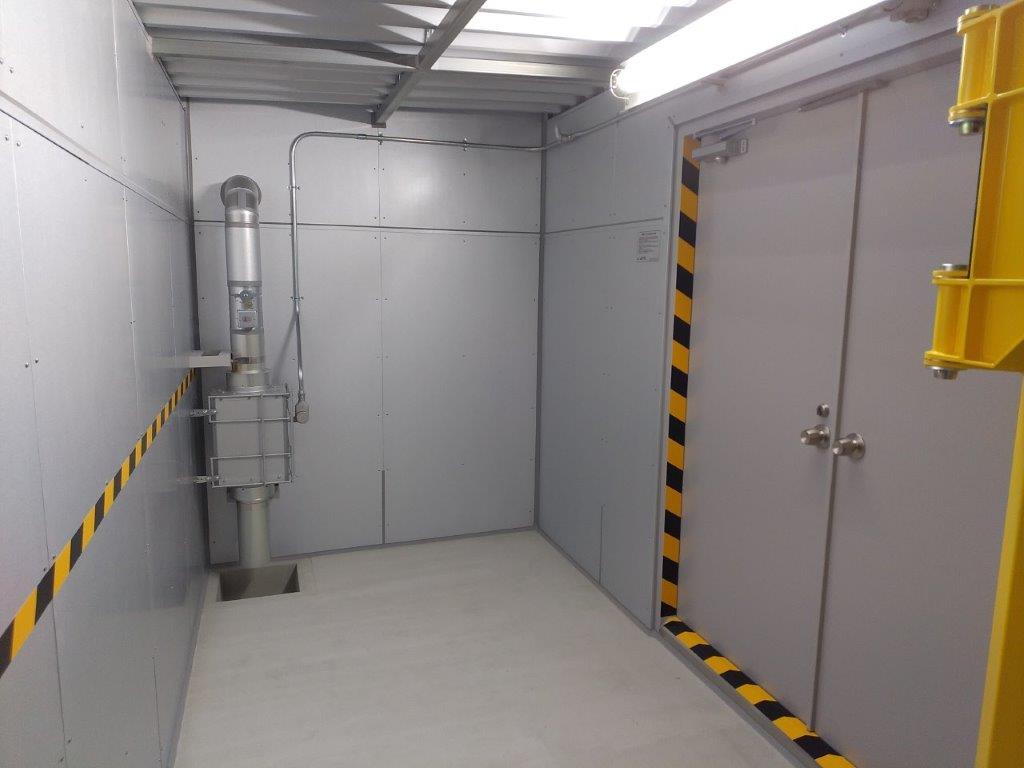

防爆形中間ダクトファン（ダクトガード付属）
- ガルバリウム綱板製で、耐候性に優れています。
- アークテックオリジナルのダクトガードを取り付けることにより、ファン筐体の破損、危険物の容器等の破損を抑止し、事故発生の防止となります。
ステンレス製 防火ダンパー
- SUS304鋼種製を採用し、非常に耐久性のある防火ダンパーです。
- 引火性ガスや水蒸気でも腐食しにくい、耐久性に優れた製品です。
防爆LED照明
明るく省電力なLED照明を標準装備しています。庫内の照度が有る為、危険物の取り出しも安心して作業可能です。
ベースプレート（300×300）
アジャスター式のため、設置作業時に回転させてレベル調整を可能にしています。対角するプレート位置で50㎜程度の高低差まで対応可能です。
溶融亜鉛めっきを施し、錆の発生を抑止させ、危険物庫を足元から支えます。
打ち込み式アンカーはステンレス製を採用し、ジンクハット(亜鉛製の防錆カバー)が付属の為、固着や錆によるアンカーの破断を防止しています。
| タイプ | 2坪 | 3坪 |
|---|---|---|
| 規格・品番 | FSA-J2型 | FSA-J3型 |
| 構造 |
柱：角型鋼管（4.5×100×100） 間柱：リップH(2.3×75×90×15) （壁下地・カラーC型鋼2.3×75×45＠450） 桁・梁・その他主要部：(高耐食性めっき鋼材t=3.2㎜)ZAM |
|
| 建築面積（壁芯） | 1975×3085：6.09㎡ | 1975×4565：9.02㎡ |
| サイズ（外寸） | H2780×W2115×L3225 | H2780×W2115×L4705 |
| 自重 | 3.3トン | 5.3トン |
| 耐荷重 | 800kg/㎡ | |
| 屋根 | ガルバリウム鋼鈑t=0.5 ルーフデッキH88（不燃認定NM-8697） | |
| 外壁 | けい酸カルシウム板t=12×3（不燃認定NM-2773）下地 カラー角波鉄鈑t=0.5(不燃認定NM8697） 平成12年建設省告示第1399号に定める耐火構造とする。(1時間耐火) |
|
| 内壁 | けい酸カルシウム板t=12（不燃認定NM-2710）下地 カラー鋼板t=0.35(ガルバリウム鋼鈑素地) |
|
| 天井 | ガルバリウム鋼鈑ルーフデッキ表し | |
| 床 | 鉄筋コンクリートt=70金鏝仕上（工場打設）耐火構造 ガルバーキーストンt=0.8下地 異形鉄筋D10＠200入り 溜桝に向かって1/100勾配 平成12年建設省告示第1399号に定める耐火構造とする。(1時間耐火) |
|
| 建具 |
スチール製セミエアタイトドア（ドアクローザー、シリンダー錠付、自閉式） 平成12年建設省告示第1369号に定める特定防火設備 |
|
| 電気設備 | 防爆形直管LED照明器具 スチール製スイッチボックス・スチール製ブレーカーボックス（20A漏電ブレーカー付） |
|
| チェンブロック | 構造安全防爆プレントロリ式チェーンブロック | |
| 換気設備 | SUS製固定式ベンチレーター（SUS引火防止網付） SUS製FD付きウェザーカバー（SUS316引火防止網付） ダクトφ150 FD有 耐圧防爆形中間ダクトファン（FULL装備） |
|
| 標準基礎 | 70×700×700㎜の鉄筋コンクリート板とD24×L500の杭による基礎工事 | |
| 消防設備 | 消火器・消火器ボックス・標識（3枚セット）取付け含む | |
| 溜桝 | コンクリート製溜桝 ア=70 （内寸H220×380×380） | |
| その他の設備 | 踏み段（めっき鋼材）・庇（SUS材へ焼付塗装）・アジャスターボルト付きベースプレート（溶融亜鉛めっき） | |
| その他の部品 | 外装材用ビスは全てSUS製、ボルト類・プレート等は全て溶融亜鉛めっき品 | |
